Am Ende die Feuerraumtür öffnen und die Schraube mit dem
mitgelieferten Inbusschlüssel gegen den Uhrzeigersinn drehen.
Zur Kontrolle, ob der Kamineinsatz richtig mit dem Untergestell
gekoppelt ist, den Netzstecker in die Steckdose stecken. Daraufhin
muss sich das Display einschalten.
Das untere Gitter des Einsatzes muss die
Marmorfeuerungsfläche der Verkleidung um
mindestens 1 cm überragen.

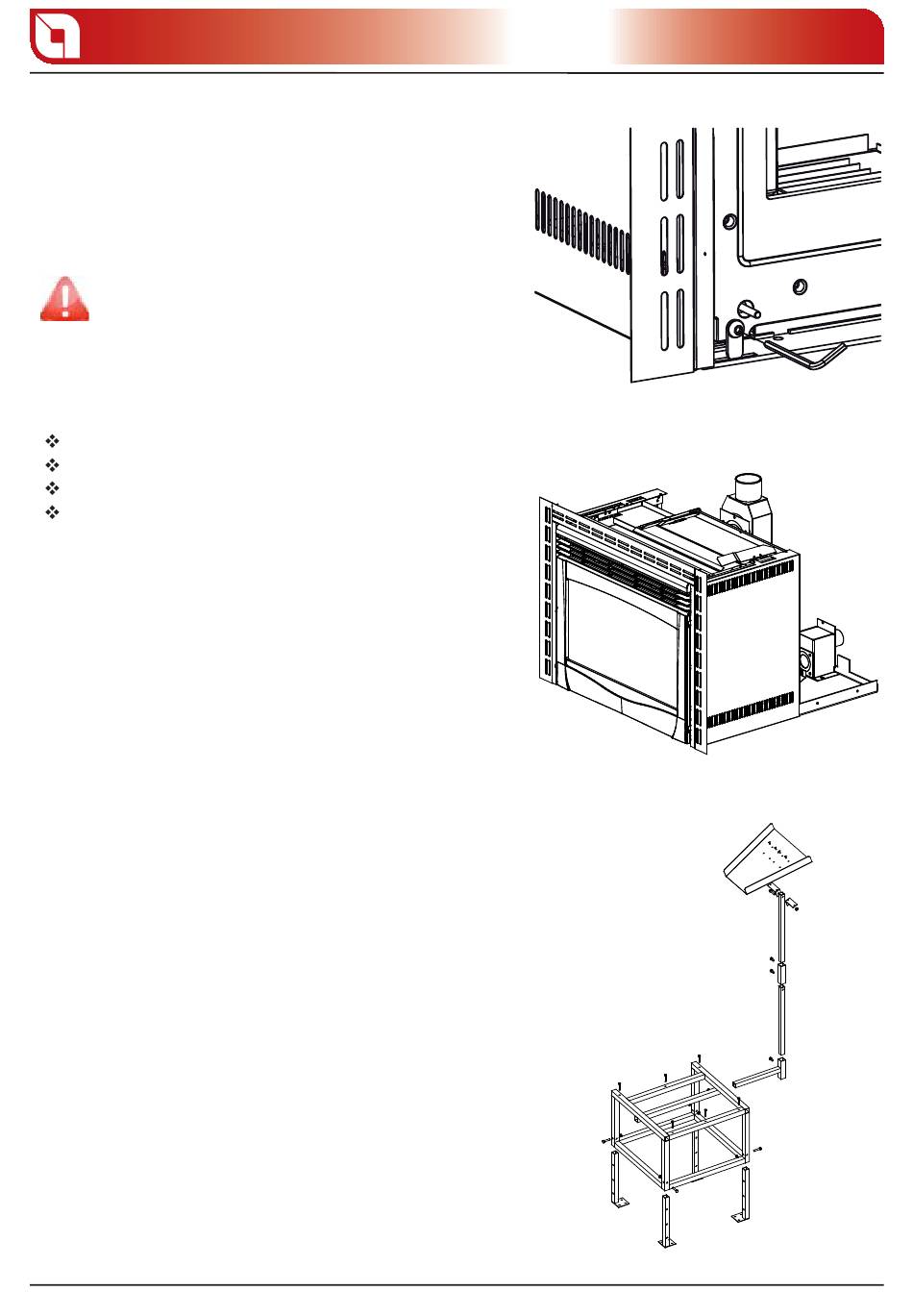

MONTAGE MIT FUSSGESTELL (OPTIONAL)

Beschreibung der Bauteile:
Comfort Mini/P80/Crystal
höhenverstellbares Fußgestell
Seitenfülltrichter
verstellbare Halterung für den Trichter

MONTAGE MIT FUSSGESTELL

Das Untergestell an der gewünschten Stelle positionieren
und mithilfe der Füßchen die gewünschte Höhe einstellen
(die Bolzen befi nden sich unten an den vier Außenseiten des
Fußgestells).
An der Rückseite des Fußgestells eine Netzsteckdose auf die
Weise vorsehen, dass der Stecker nach Durchführung der
Installation erreichbar ist.
Das Fußgestell mit kräftigen Stahldübeln mit 8 mm Durchmesser
am Fußoden befestigen.
Das ausziehbare Untergestell nehmen und mit den Bolzen am
Rahmen befestigen.
Den Rauchabzug und die Lufteintrittsöff nung wie im vorigen
Abschnitt beschrieben anschließen.
Den Kamineinsatz nehmen, ihn so neigen, dass die Rollen
in die vorgesehenen Schienen einfahren, dann den Einsatz
gleiten lassen, bis der Anschluss der Rauchschnecke ganz in die
Rauchabzugsbox eingeführt ist.
Schließlich Feuerraumtür öff nen und Schraube im unteren Winkel
links im Uhrzeigersinn mit mitgeliefertem Inbusschlüssel drehen.
Zur Kontrolle, ob der Kamineinsatz richtig mit dem Untergestell
gekoppelt ist, den Netzstecker in die Steckdose stecken.
Daraufhin muss sich das Display einschalten.
Die Halterung des Pellet-Trichters montieren und in die dafür
vorgesehene Klemme einrasten lassen.
HINWEIS: Bei Verwendung des Fußgestells ist es notwendig, im
Kamin einen Einschnitt vorzunehmen, mittels dessen der Pellet-
Stand im Speicher kontrolliert und ein Überlaufen vermieden
werden kann.
18
abbildung 5.4
abbildung 5.5
abbildung 5.6
INSTALLATION DES COMFORT MINI/P80/MINI CRYSTAL
Kapitel5
