Die Halterung des Trichters darf ausschließlich auf
der rechten Seite des Kamineinsatzes montiert
werden.
Höhe und Neigung des Trichters nach Beschaff enheit des
einzubauenden Kamins einstellen.
Der Einsatz muss die Marmorfeuerungsfl äche der
Verkleidung um mindestens 1 cm überragen.

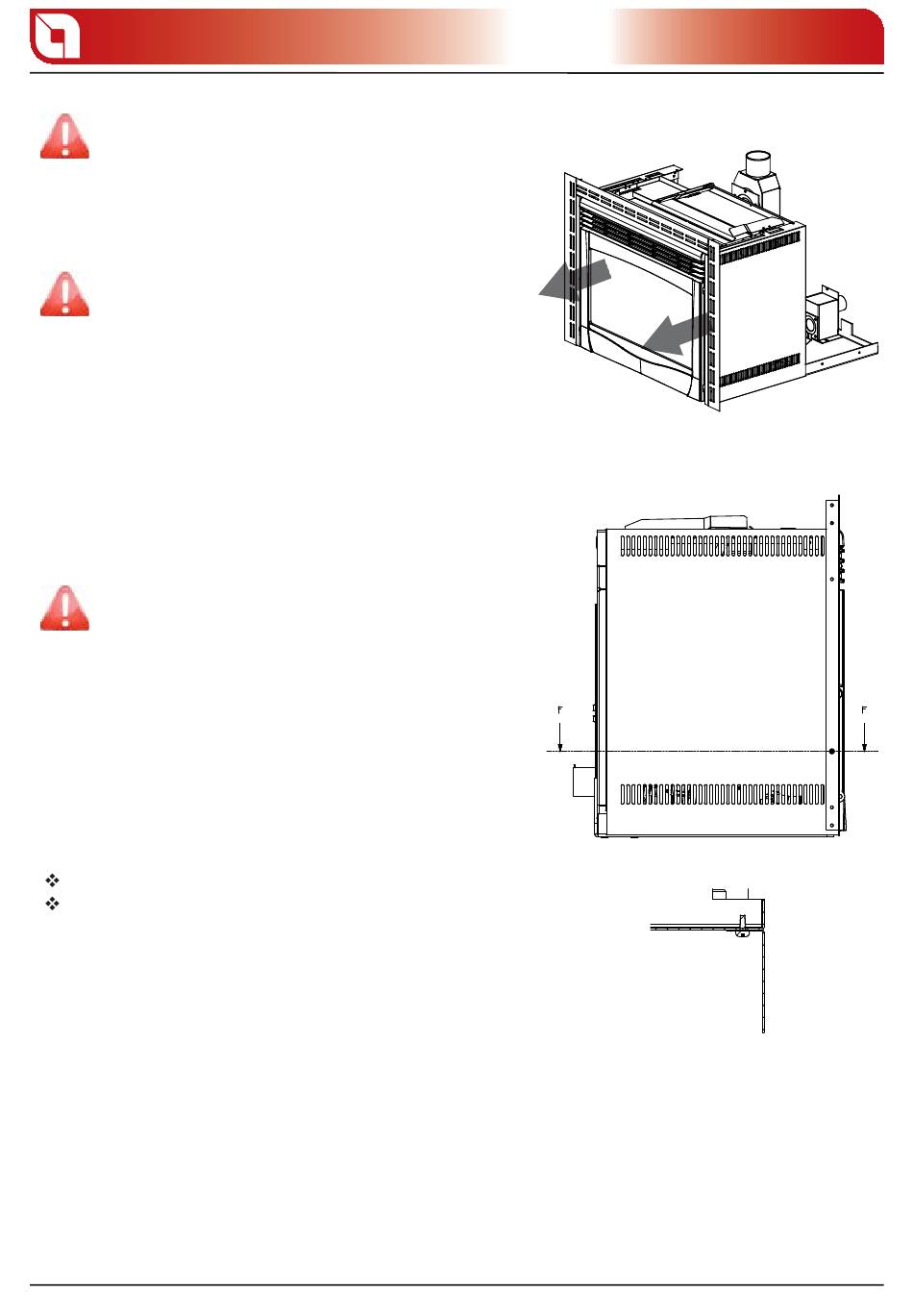

HERAUSZIEHEN DES KAMINEINSATZES

Die Herausnahme des Einsatzes ermöglicht es sowohl, die
Pellet in den Speicher zu laden, als auch die ordentliche
(Reinigung des Rußrohrs am Ende des Jahres), und die
außerordentliche Wartung (Ersetzung der mechanischen Teile
im Fall einer Beschädigung des Produktes) auszuführen.
Die Wartungsarbeiten müssen von einem
qualifi zierten Techniker bei ausgeschaltetem
Kamineinsatz und gezogenem Netzstecker
ausgeführt werden.
Zum Herausziehen des Kamineinsatzes ist wie folgt vorzugehen:
1. Feuerraumtür öffnen und Schraube im unteren Winkel links mit
mitgeliefertem Inbusschlüssel gegen den Uhrzeigersinn drehen.
2. Mittels entsprechender Schürhaken Maschine in eigene Richtung
ziehen, bis diese automatisch einrastet.

RAHMENMONTAGE

Vorderrahmen
Seitenrahmen
Vorderrahmen mit beiden Seitenrahmen fi xieren.
Rahmen am Comfort-Einsatz mit selbstschneidenden Schrauben
fi xieren.
HINWEIS: Eventuelle Holzbalken oberhalb des Kamineinsatzes
sind mit feuerhemmendem Material zu schützen.
Die Montage des Rahmens ist insofern wichtig, als dadurch eine
Luftumwälzung im Kamineinsatz erfolgt und somit der optimale
Betrieb des Produkts gewährleistet wird.
INSTALLATION DES COMFORT MINI/P80/MINI CRYSTAL
abbildung 5.7
abbildung 5.8
abbildung 5.9
Die Fixierung der zwei Seitenrahmen mit dem
oberen Rahmen erfolgt mit 2 Schrauben pro
Seite.
Die verbleibenden Lochungen auf den
Seitenrahmen ermöglichen die Fixierung des
gesamten Rahmens an den Maschinenflanken
mittels selbstlochenden Schrauben.
Kapitel5
19
