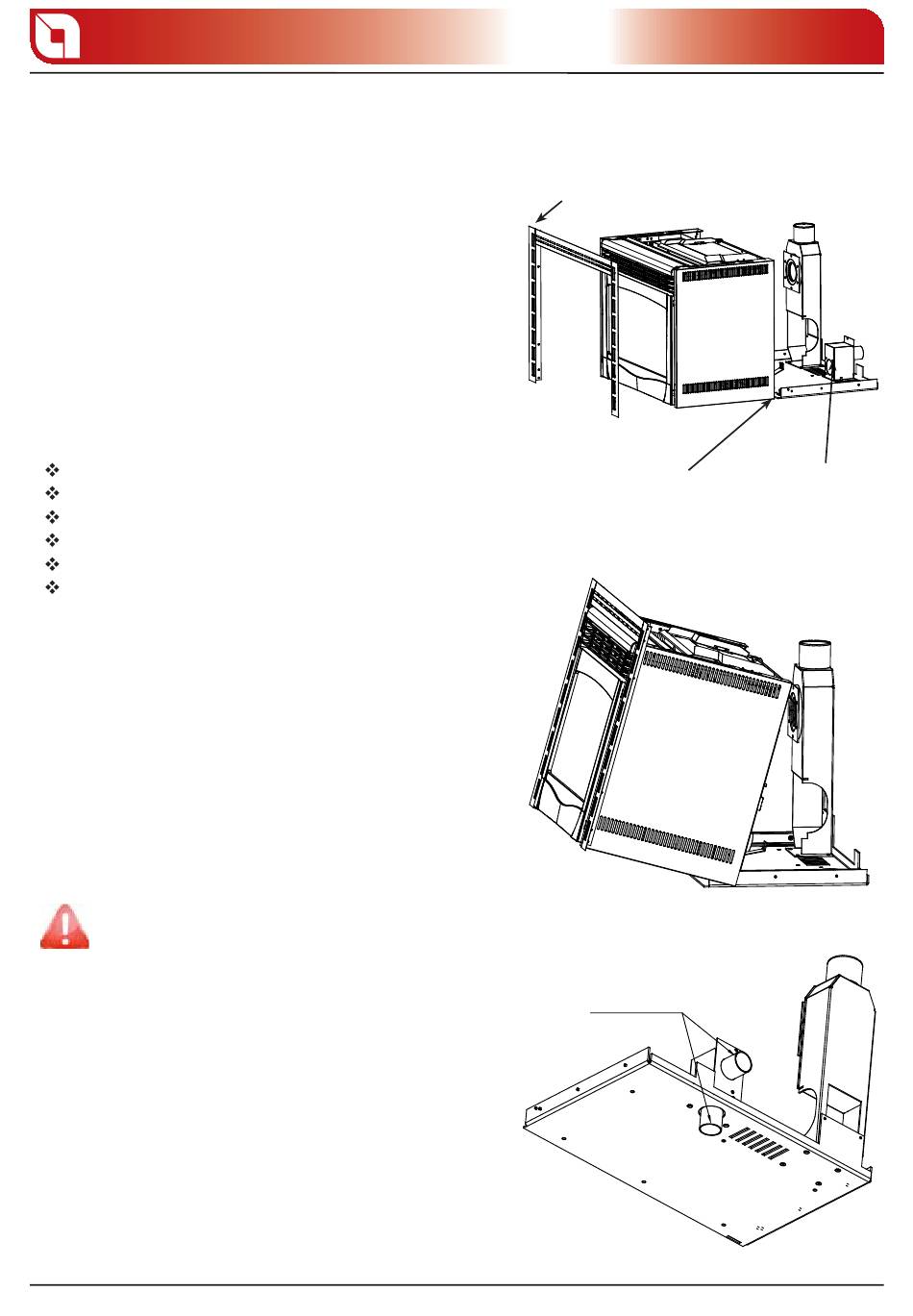

INSTALLATION DES COMFORT MINI/P80/MINI CRYSTAL

Der Einsatz wird mit einer laufenden Grundfl äche
geliefert, es ist aus Eisen und ermöglich den Einbau in
einem bereits existierenden Kamin.
Durch dieses ausziehbare Untergestell kann der Einsatz
zur ggf. erforderlichen Wartung oder Reinigung am
Ende der Heizperiode sowie zur Befüllung mit Pellets
im Inneren des Speichers ganz einfach herausgezogen
werden. Ist kein bestehender Kamin vorhanden, so
kann unter Verwendung der Einsatz-Stützplattform ein
Kamin geschaff en werden (Zusatzset); diese Plattform
hat die Aufgabe, den Einsatz am Boden zu befestigen.
Beschreibung der Bauteile:
ausziehbares Untergestell
Schiene
Rauchabzugsrohr
Primärluftansaugrohr
Netzstecker
Passrahmen
MONTAGE MIT AUSZIEHBAREM
UNTERGESTELL
Das Untergestell nehmen und in den bestehenden
Kamin positionieren.
Mit Kreide die Löcher zur Befestigung des Untergestells
auf der Kaminfl äche anzeichnen.
Löcher von 8 mm für Stahlspreizdübel bohren.
An der Stelle für die Lufteintrittsöff nung ein Loch von 60
mm ausführen.
Der Lufteintritt zum Kamin muss von
außen erfolgen, da keine überhitzte Luft
angesaugt werden darf.
Eine Steckdose an der Hinterseite des Einsatzes auf die
Weise vorsehen, so dass der Stecker nach der Installation
zugänglich ist.
Das Untergestell mit den Befestigungsschrauben
fi xieren.
Den Rauchabzug und die Lufteintrittsöff nung unter
Berücksichtigung der
anschließen.
Den Kamineinsatz nehmen, ihn so neigen, dass die Rollen
in die vorgesehenen Schienen einfahren, dann den Einsatz
gleiten lassen, bis der Anschluss der Rauchschnecke ganz
in die Rauchabzugsbox eingeführt ist.
INSTALLATION DES COMFORT MINI/P80/MINI CRYSTAL
zuvor genannten
Anpassungsrahmen
Auf Rollen
laufende
Grundfl äche
Punkte
Kapitel5
Primärluftansaugrohr
abbildung 5.1
abbildung 5.2
abbildung 5.3
