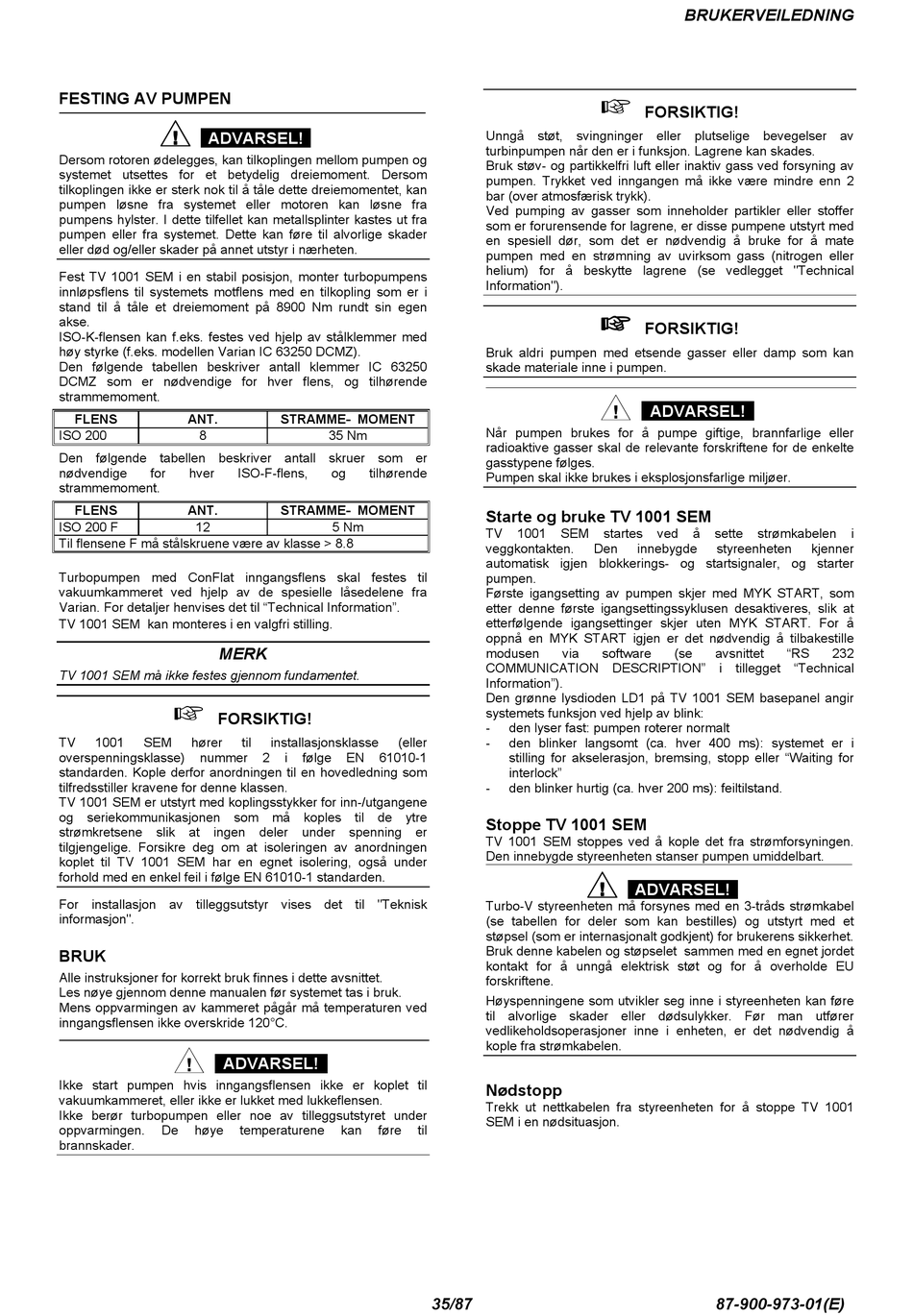

FESTING AV PUMPEN

ADVARSEL!
Dersom rotoren ødelegges, kan tilkoplingen mellom pumpen og
systemet utsettes for et betydelig dreiemoment. Dersom
tilkoplingen ikke er sterk nok til å tåle dette dreiemomentet, kan
pumpen løsne fra systemet eller motoren kan løsne fra
pumpens hylster. I dette tilfellet kan metallsplinter kastes ut fra
pumpen eller fra systemet. Dette kan føre til alvorlige skader
eller død og/eller skader på annet utstyr i nærheten.
Fest TV 1001 SEM i en stabil posisjon, monter turbopumpens
innløpsflens til systemets motflens med en tilkopling som er i
stand til å tåle et dreiemoment på 8900 Nm rundt sin egen
akse.
ISO-K-flensen kan f.eks. festes ved hjelp av stålklemmer med
høy styrke (f.eks. modellen Varian IC 63250 DCMZ).
Den følgende tabellen beskriver antall klemmer IC 63250
DCMZ som er nødvendige for hver flens, og tilhørende
strammemoment.
FLENS ANT.
ISO 200 8
Den følgende tabellen beskriver antall skruer som er
nødvendige for hver
strammemoment.
FLENS ANT.
ISO 200 F 12
Til flensene F må stålskruene være av klasse > 8.8
Turbopumpen med ConFlat inngangsflens skal festes til
vakuumkammeret ved hjelp av de spesielle låsedelene fra
Varian. For detaljer henvises det til "Technical Information".
TV 1001 SEM kan monteres i en valgfri stilling.
MERK
TV 1001 SEM må ikke festes gjennom fundamentet.
FORSIKTIG!
TV 1001 SEM hører
overspenningsklasse) nummer
standarden. Kople derfor anordningen til en hovedledning som
tilfredsstiller kravene for denne klassen.
TV 1001 SEM er utstyrt med koplingsstykker for inn-/utgangene
og seriekommunikasjonen som må koples til de ytre
strømkretsene slik at ingen
tilgjengelige. Forsikre deg om at isoleringen av anordningen
koplet til TV 1001 SEM har en egnet isolering, også under
forhold med en enkel feil i følge EN 61010-1 standarden.
For installasjon av tilleggsutstyr vises det til "Teknisk
informasjon".
BRUK
Alle instruksjoner for korrekt bruk finnes i dette avsnittet.
Les nøye gjennom denne manualen før systemet tas i bruk.
Mens oppvarmingen av kammeret pågår må temperaturen ved
inngangsflensen ikke overskride 120°C.

ADVARSEL!
Ikke start pumpen hvis inngangsflensen ikke er koplet til
vakuumkammeret, eller ikke er lukket med lukkeflensen.
Ikke berør turbopumpen eller noe av tilleggsutstyret under
oppvarmingen. De høye
brannskader.
STRAMME- MOMENT
35 Nm
ISO-F-flens, og tilhørende
STRAMME- MOMENT
5 Nm
til installasjonsklasse (eller
2 i følge EN 61010-1
deler under spenning
temperaturene kan føre
Unngå støt, svingninger eller plutselige bevegelser av
turbinpumpen når den er i funksjon. Lagrene kan skades.
Bruk støv- og partikkelfri luft eller inaktiv gass ved forsyning av
pumpen. Trykket ved inngangen må ikke være mindre enn 2
bar (over atmosfærisk trykk).
Ved pumping av gasser som inneholder partikler eller stoffer
som er forurensende for lagrene, er disse pumpene utstyrt med
en spesiell dør, som det er nødvendig å bruke for å mate
pumpen med en strømning av uvirksom gass (nitrogen eller
helium) for å beskytte lagrene (se vedlegget "Technical
Information").
Bruk aldri pumpen med etsende gasser eller damp som kan
skade materiale inne i pumpen.
Når pumpen brukes for å pumpe giftige, brannfarlige eller
radioaktive gasser skal de relevante forskriftene for de enkelte
gasstypene følges.
Pumpen skal ikke brukes i eksplosjonsfarlige miljøer.
Starte og bruke TV 1001 SEM
TV 1001 SEM
veggkontakten.
automatisk igjen blokkerings- og startsignaler, og starter
pumpen.
Første igangsetting av pumpen skjer med MYK START, som
etter denne første igangsettingssyklusen desaktiveres, slik at
etterfølgende igangsettinger skjer uten MYK START. For å
oppnå en MYK START igjen er det nødvendig å tilbakestille
modusen via
COMMUNICATION DESCRIPTION" i tillegget "Technical
Information").
Den grønne lysdioden LD1 på TV 1001 SEM basepanel angir
systemets funksjon ved hjelp av blink:
- den lyser fast: pumpen roterer normalt
- den blinker langsomt (ca. hver 400 ms): systemet er i
stilling for akselerasjon, bremsing, stopp eller "Waiting for
interlock"
- den blinker hurtig (ca. hver 200 ms): feiltilstand.
Stoppe TV 1001 SEM
er
TV 1001 SEM stoppes ved å kople det fra strømforsyningen.
Den innebygde styreenheten stanser pumpen umiddelbart.

Turbo-V styreenheten må forsynes med en 3-tråds strømkabel
(se tabellen for deler som kan bestilles) og utstyrt med et
støpsel (som er internasjonalt godkjent) for brukerens sikkerhet.
Bruk denne kabelen og støpselet sammen med en egnet jordet
kontakt for å unngå elektrisk støt og for å overholde EU
forskriftene.
Høyspenningene som utvikler seg inne i styreenheten kan føre
til alvorlige skader eller dødsulykker. Før man utfører
vedlikeholdsoperasjoner inne i enheten, er det nødvendig å
kople fra strømkabelen.
Nødstopp
Trekk ut nettkabelen fra styreenheten for å stoppe TV 1001
SEM i en nødsituasjon.
til
35/87
BRUKERVEILEDNING
FORSIKTIG!
FORSIKTIG!

ADVARSEL!
startes ved å sette strømkabelen
Den innebygde styreenheten
software (se avsnittet
ADVARSEL!
87-900-973-01(E)
i
kjenner
"RS 232
