2 Kennzeichnungen am Gerät
2.1 Gehäusebeschriftung des
Antriebs
Die Informationen zur Geräteausführung
sind unterhalb des Abluftanschlusses auf das
Antriebsgehäuse gelasert. Es ist kein Typen-
schild vorhanden. Die Beschriftung enthält
alle zur Identifizierung des Geräts erforderli-
chen Angaben:
Pos. Bedeutung der Beschriftungsposition
1 Typnummer
2 Material-Nr. bzw. Varianten-ID
3 Seriennummer
4 Nennsignalbereich in bar/psi
Nennhub in mm
5 Arbeitsbereich in bar/psi
Arbeitshub in mm
(Angabe nur wenn abweichend von
Nennsignalbereich/Nennhub)
6 Max. zulässiger Zuluftdruck p
psi
7 Antriebsfläche
8 Sicherheitsstellung
Antriebsstange
ausfahrend FA
9 Produktionsland · Fertigungsjahr
10 Gewindegröße
Warnhinweis (vgl. Kap. „Warnhinweise
11
am Gerät")
12 DataMatrix-Code
EB 8315
in bar/
max
Antriebsstange
einfahrend FE

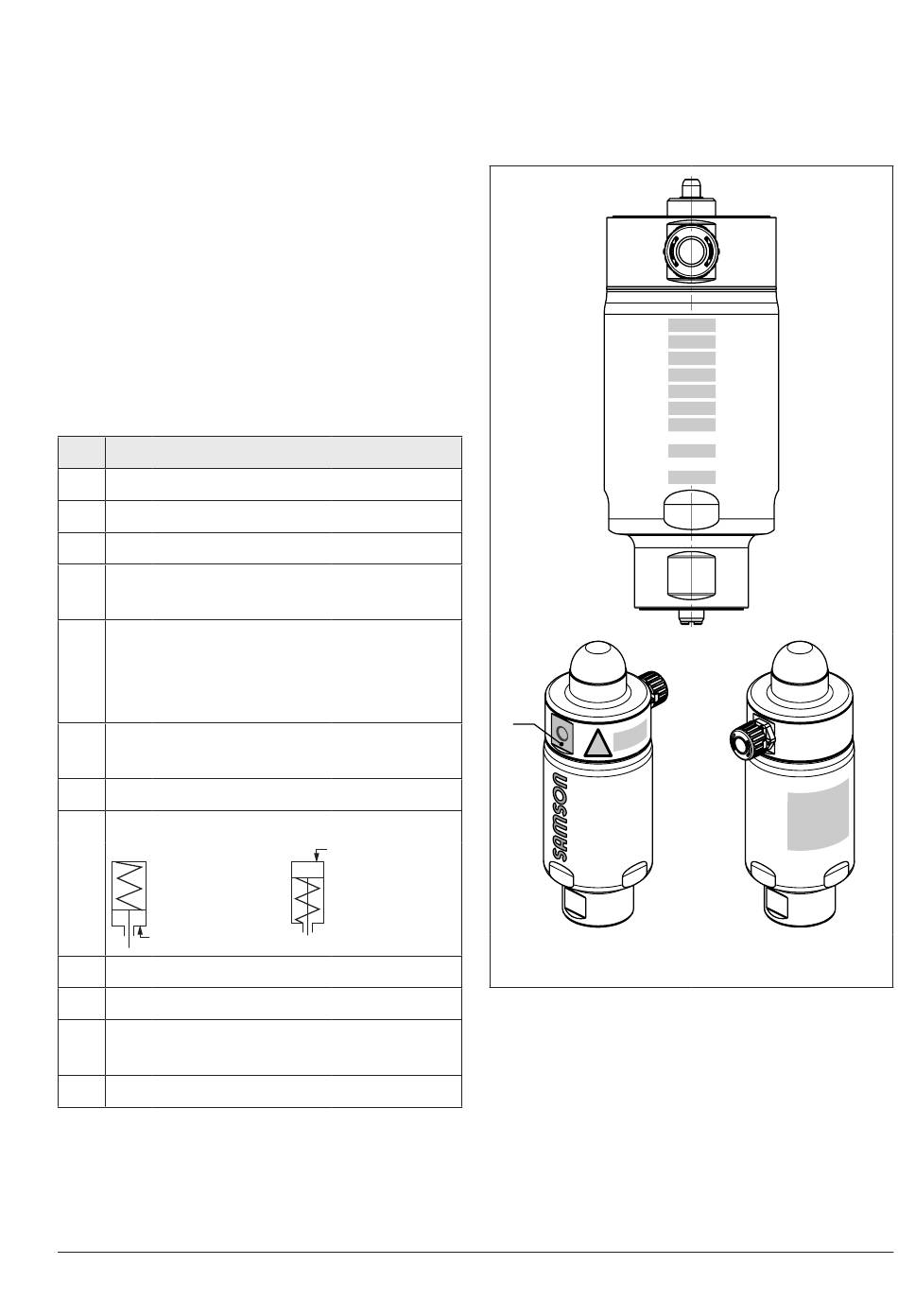

Bild 2-1: Gehäusebeschriftung Antrieb
Kennzeichnungen am Gerät
10
1 1
Typ 3379
1
2
3
4
5
6
7
8
9
12
2-1
