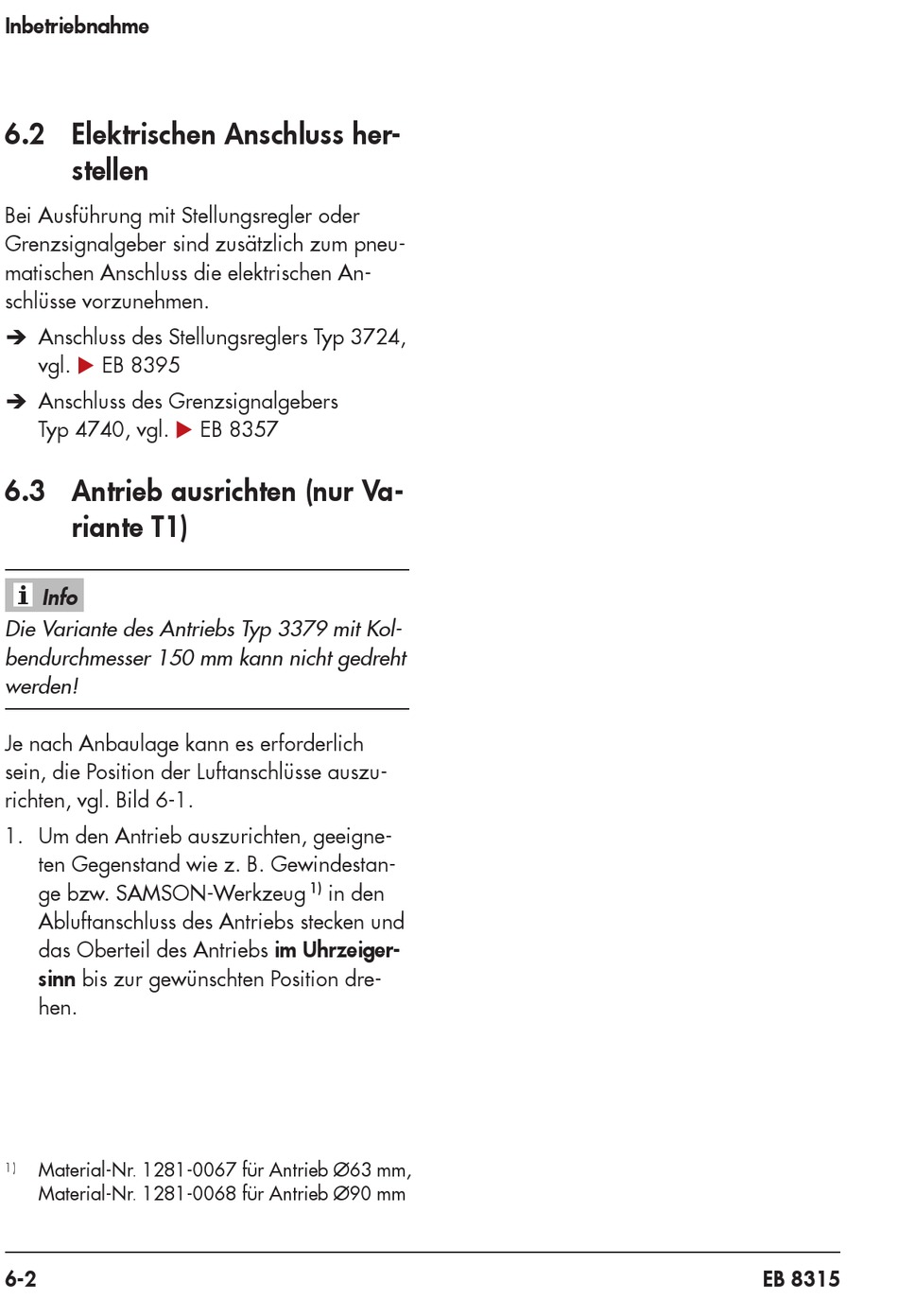

Inbetriebnahme
6.2 Elektrischen Anschluss her-
stellen
Bei Ausführung mit Stellungsregler oder
Grenzsignalgeber sind zusätzlich zum pneu-
matischen Anschluss die elektrischen An-
schlüsse vorzunehmen.
Î Anschluss des Stellungsreglers Typ 3724,
vgl. u EB 8395
Î Anschluss des Grenzsignalgebers
Typ 4740, vgl. u EB 8357
6.3 Antrieb ausrichten (nur Va-
riante T1)
Info
Die Variante des Antriebs Typ 3379 mit Kol-
bendurchmesser 150 mm kann nicht gedreht
werden!
Je nach Anbaulage kann es erforderlich
sein, die Position der Luftanschlüsse auszu-
richten, vgl. Bild 6-1.
1. Um den Antrieb auszurichten, geeigne-
ten Gegenstand wie z. B. Gewindestan-
ge bzw. SAMSON-Werkzeug
Abluftanschluss des Antriebs stecken und
das Oberteil des Antriebs im Uhrzeiger-
sinn bis zur gewünschten Position dre-
hen.
Material-Nr. 1281-0067 für Antrieb Ø63 mm,
1)
Material-Nr. 1281-0068 für Antrieb Ø90 mm
6-2
in den
1)
EB 8315
