Bei aktivem Wochenbetrieb verändert der Benutzer mithilfe der Tasten
automatisch der manuelle Betrieb ein. Das Steuergerät kehrt dann wieder in den Wochenbetrieb zurück, wenn gemäß
dem definierten Wochenprogramm ein Wechsel von der Komfort- zur Spartemperatur oder umgekehrt von der Spar- zur
Komforttemperatur stattfindet oder beim Betätigen der Taste EXIT.
Symbol des Wochenbetriebs

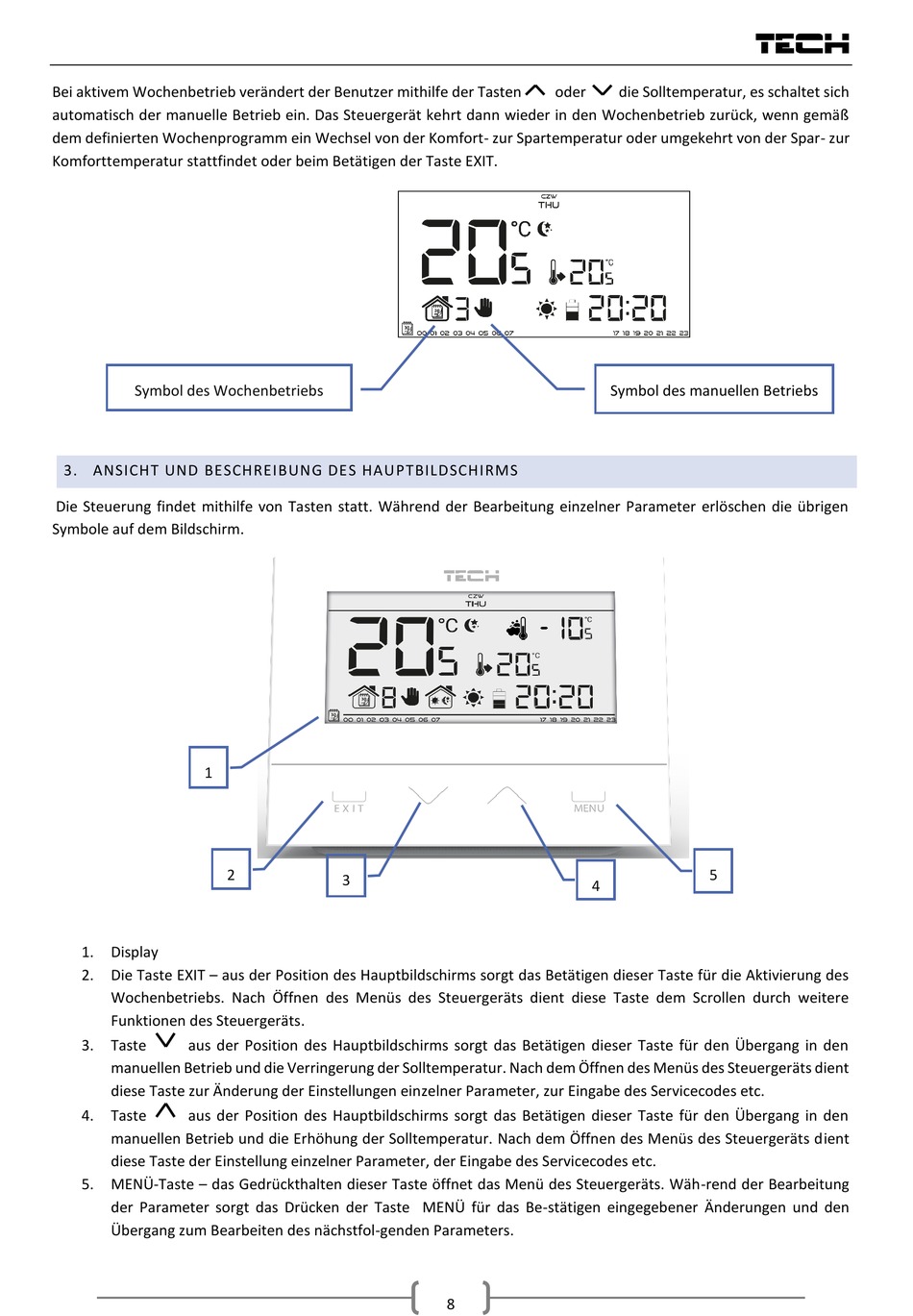

3. ANSICHT UND BESCHREIBUNG DES HAUPTBILDSCHIRMS
Die Steuerung findet mithilfe von Tasten statt. Während der Bearbeitung einzelner Parameter erlöschen die übrigen
Symbole auf dem Bildschirm.
1
1. Display
2. Die Taste EXIT – aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für die Aktivierung des
Wochenbetriebs. Nach Öffnen des Menüs des Steuergeräts dient diese Taste dem Scrollen durch weitere
Funktionen des Steuergeräts.
3. Taste
aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für den Übergang in den
manuellen Betrieb und die Verringerung der Solltemperatur. Nach dem Öffnen des Menüs des Steuergeräts dient
diese Taste zur Änderung der Einstellungen einzelner Parameter, zur Eingabe des Servicecodes etc.
4. Taste
aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für den Übergang in den
manuellen Betrieb und die Erhöhung der Solltemperatur. Nach dem Öffnen des Menüs des Steuergeräts dient
diese Taste der Einstellung einzelner Parameter, der Eingabe des Servicecodes etc.
5. MENÜ-Taste – das Gedrückthalten dieser Taste öffnet das Menü des Steuergeräts. Wäh-rend der Bearbeitung
der Parameter sorgt das Drücken der Taste MENÜ für das Be-stätigen eingegebener Änderungen und den
Übergang zum Bearbeiten des nächstfol-genden Parameters.
2
3
oder
die Solltemperatur, es schaltet sich
Symbol des manuellen Betriebs
4
8
TECH
5
