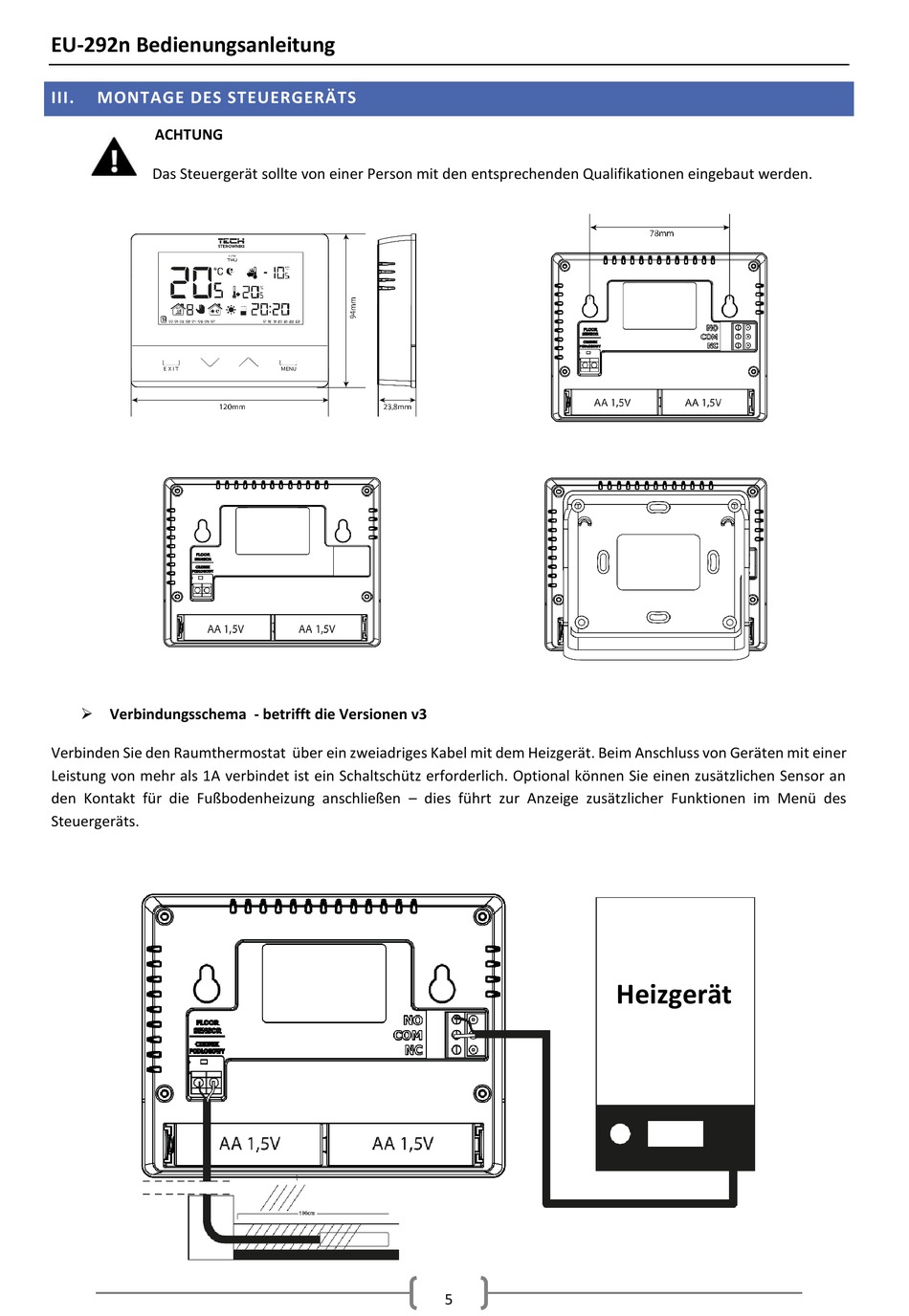

EU-292n Bedienungsanleitung
III.
MONTAGE DES STEUERGERÄTS
ACHTUNG
Das Steuergerät sollte von einer Person mit den entsprechenden Qualifikationen eingebaut werden.
Verbindungsschema - betrifft die Versionen v3
Verbinden Sie den Raumthermostat über ein zweiadriges Kabel mit dem Heizgerät. Beim Anschluss von Geräten mit einer
Leistung von mehr als 1A verbindet ist ein Schaltschütz erforderlich. Optional können Sie einen zusätzlichen Sensor an
den Kontakt für die Fußbodenheizung anschließen – dies führt zur Anzeige zusätzlicher Funktionen im Menü des
Steuergeräts.
Heizgerät
5
