Beschreibung - Tech Controllers Eu-81 Zpid Bedienungsanleitung

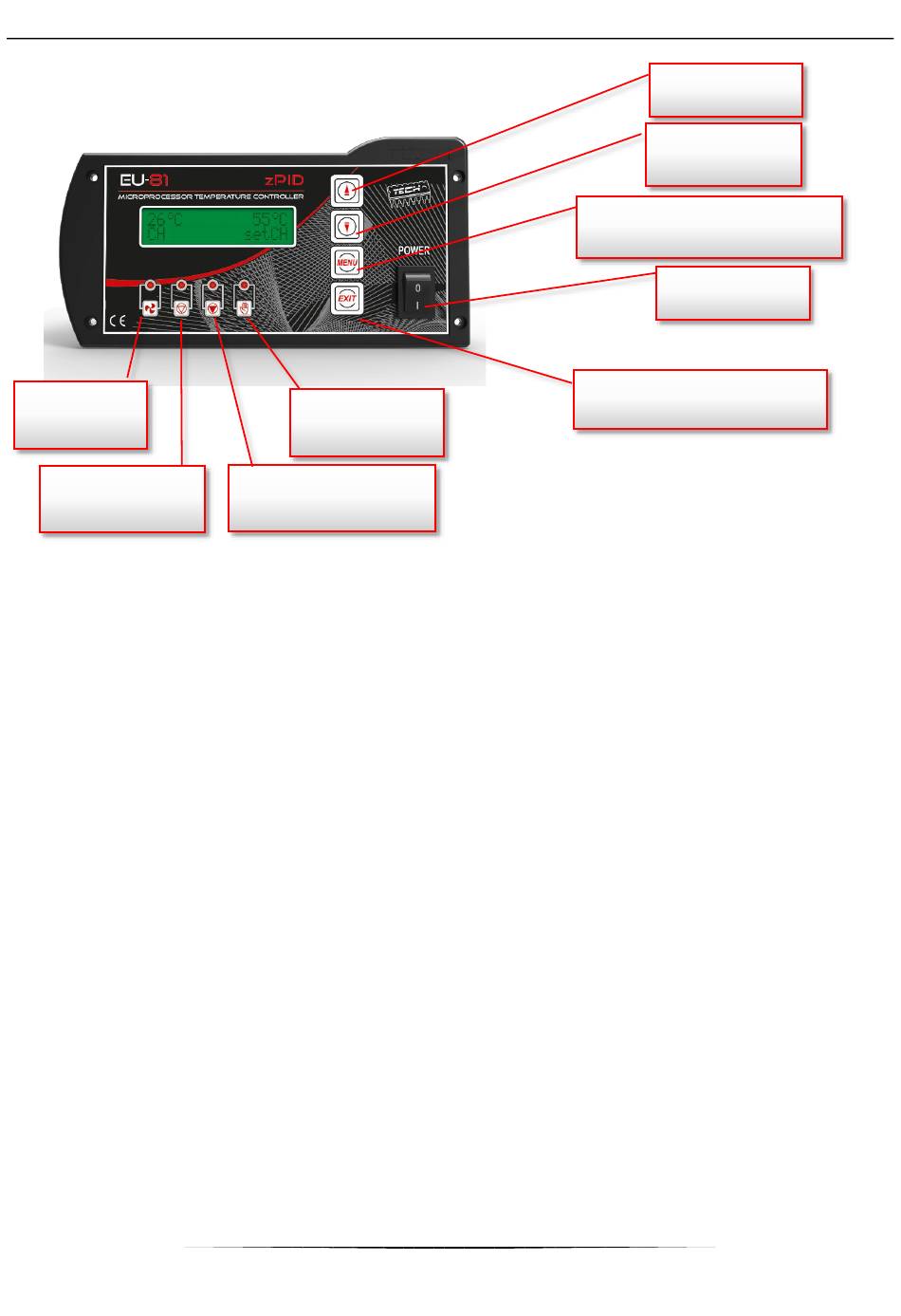

Taste PLUS
Taste MINUS
Menueingang, Bestätigung
der Einstellungen
Netzschalter
Menuausgang, Annullieren
der Einstellungen
Manuelle
Zuluft
Arbeit
Warmwasserpumpe
Heizungspumpe
I.

Beschreibung

Der Temperaturregler EU-81zPID ist für Zentralheizungskessel bestimmt. Er steuert die Heizungspumpe, die Warmwasserpumpe,
die Zuluft (den Lüfter).
Um das Steuergerät einzuschalten, ist der netzschalter in Positon 1 zu stellen. Das Umschalten des Schalters in Position 0 trennt
die Stromversorgung zum Steuergerät nicht ab. Um die Stromversorgung abzutrennen, ist der Netzstecker zu ziehen.
Das Steuergerät ist mit dem Programm zPID ausgestattet. Eine Steuerung dieses Typs besteht in der Kontrolle (und
Aufrechterhaltung) der Temperatur am Abgasaustritt sowie in der Aufrechterhaltung einer konstanten Kesseltemperatur.
Dieses Steuergerät verfügt neben den Stabndardsensoren zusätzlich übe reinen Sensor am Abgasaustritt. Dadurch ist die
Aufrechterhaltung einer konstanten Temperatur im Kessel möglich. Das Steuergerät misst die ganze Zeit über die Temperatur am
Abgasaustritt. Bei einem bedeutenden Temperaturanstieg am Austritt aus dem Kessel wird der Ventilator verlangsamt oder
angehalten.
Der PID-Regler (englisch integral-derivative controller für: Proportional-Integral-Differential-Regler) ist ein Regler, der aus einem
proportionalen Glied P mit der Verstärkung kp, einem integralen Glied I mit der Nachstellzeit Ti sowie einem differentialen Glied D
mit der Vorlaufzeit Td besteht. Sein Zweck besteht in der Aufrechterhaltung der Ausgangsgröße auf einem bestimmten Niveau,
welches geforderter Wert genannt wird.
Der PID-Regler wird z.B. zur Temperatursteuerung von Prozessen verwendet – in diesem Falle arbeitet er als sehr genauer
Thermostat.
Das Steuergerät mit der Funktion zPID ist also ein PID-Regler, der durch einen Sensor am Abgasaustritt unterstützt wird. Beim
Einsatz dieses Typs des Steuergeräts mit Sensor am Abgasaustritt können bis zu 13 % der Brennstoffe eingespart werden. Die
Ausgangstemperatur des Wassers ist viel konstanter, was die Lebensdauer des Austauschers (Kessels) bedeutend erhöht. Die
Kontrolle der Abgastemperatur am Austritt aus dem Kessel bewirkt eine geringe Emission von umweltschädlichen
Staubpartikeln und Gasen. Die Wärmeenergie der Abgase geht nicht durch den Schornstein verloren, sondern wird zum Heizen
genutzt.
