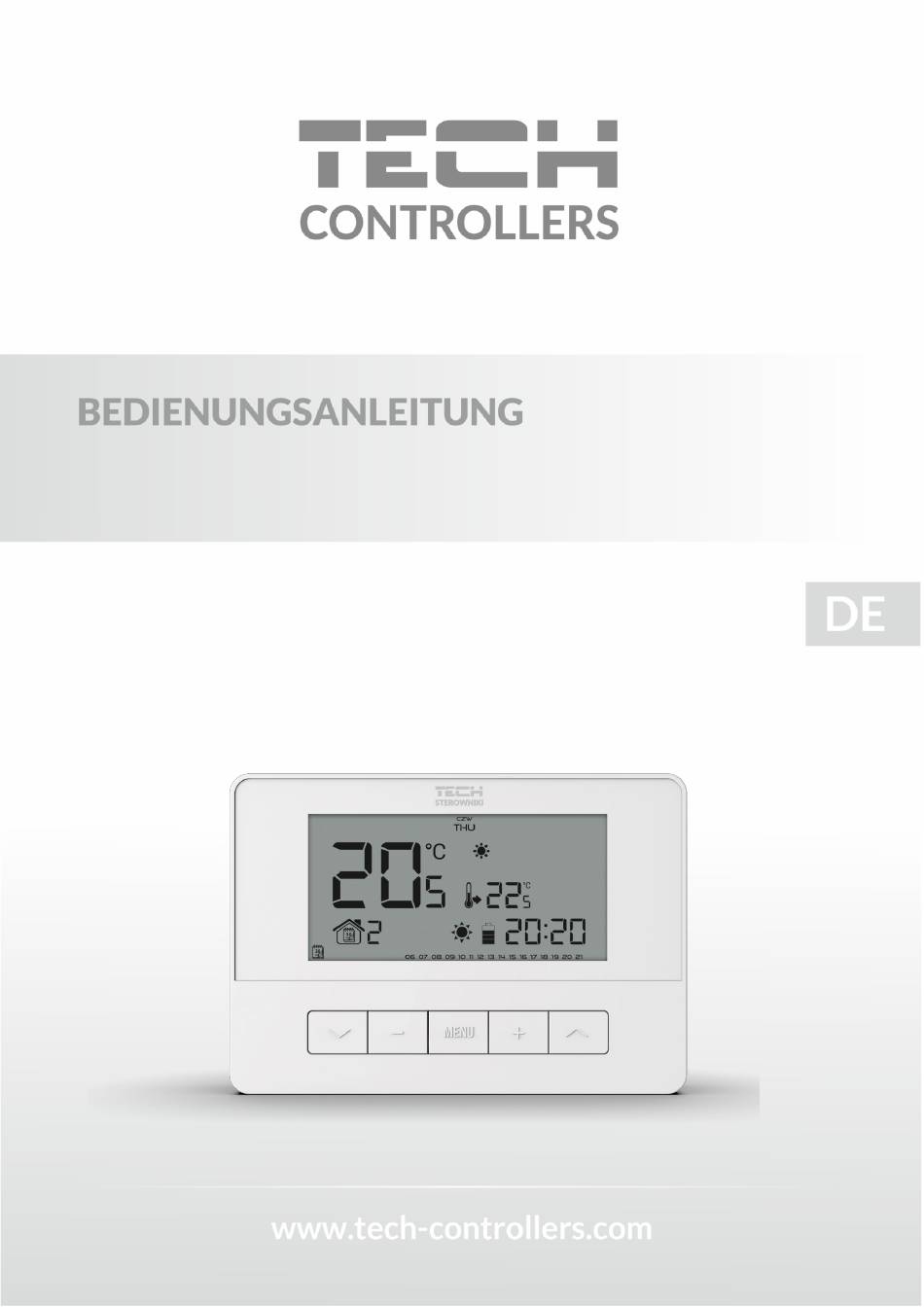

- Seite 1 Bedienungsanleitung EU-T-4.1 EU-T-4.2...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung INHALTSVERZEICHNIS Sicherheit ..................................3 Gerätebeschreibung ..............................4 III. Montage des Steuergeräts ............................4 Verbindungsschema – EU-T-4.1 ..........................6 Verbindungsschema – EU-T-4.2 ..........................7 Empfäger EU-MW-2 ..............................7 Äusserer Temperatursensor ............................8 Erste Inbetriebnahme ............................... 9 VII. Bedienung des Steuergeräts............................. 9 Funktionsprinzip ............................... -
Seite 3: Sicherheit
Bedienungsanleitung SICHERHEIT Lesen Sie bitte die nachfolgenden Regeln, bevor Sie das Gerät nutzen. Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Schäden am Gerät führen. Die vorliegende Bedienungsanleitung ist sorgfältig aufzubewahren. Zur Vermeidung von unnötigen Fehlern und Unfällen ist sicherzustellen, dass alle Personen, die das Gerät nutzen, genau mit seiner Funktionsweise und seinen Sicherheits-Features vertraut sind. -
Seite 4: Gerätebeschreibung

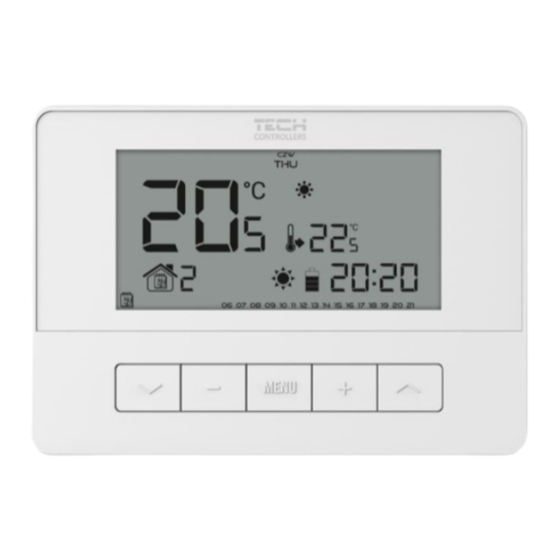

Eingebauter Temperatursensor Batterie Geräteversionen: EU-T-4.1 – Kabelversion EU-T-4.2 – kabellose Version (Raumthermostat + Empfänger EU-MW-2) III. MONTAGE DES STEUERGERÄTS Das Steuergerät sollte von einer Person mit den entsprechenden Qualifikationen eingebaut werden. A – 134 mm B – 94 mm... - Seite 5 Bedienungsanleitung Der Regler EU-T-4.1 / EU-T-4.2 kann frei an einem beliebigen Ort aufgestellt (1) oder als Panel an der Wand montiert werden (2). 1). Zum Aufstellen wird der Regler auf einen Ständer gestellt, der in die Rückseite des Gehäuses eingesteckt wird.
-
Seite 6: Verbindungsschema - Eu-T-4.1
Bedienungsanleitung Zum Einlegen der Batterien entfernen Sie die hintere Abdeckung des Reglers. 1. VERBINDUNGSSCHEMA – EU-T-4.1 Der Raumthermostat ist mithilfe eines zweiadrigen Kabels mit dem Heizgerät oder dem Kesselsteuergerät zu verbinden. Die Verdrahtung beider Geräte ist in der folgenden Abbildung dargestellt:... -
Seite 7: Verbindungsschema - Eu-T-4.2
Bedienungsanleitung 2. VERBINDUNGSSCHEMA – EU-T-4.2 Verwenden Sie im Falle einer drahtlosen Verbindung das folgende Schema – schließen Sie das zweiadrige Kommunikationskabel an die entsprechenden Buchsen am Empfänger an. IV. EMPFÄGER EU-MW-2 Im Falle des Reglers EU-T-2 kommuniziert dieser über ein Funksignal mit dem Heizgerät (oder dem Steuergerät des Kessels), das an den Empfänger EU-MW-2 gesendet wird. -
Seite 8: Äusserer Temperatursensor
Bedienungsanleitung ACHTUNG Erfolgt keine Kommunikation (z. B. wegen entladener Batterien), schaltet der Empfänger das Heizgerät nach 15 Minuten automatisch ab. Wechsel des Kommunikationskanals: Der Raumthermostat ist werkseitig auf eine Funkkommunikation über den Kanal „35“ eingestellt, dieser kann jedoch bei Bedarf einfach umgestellt werden (falls andere Geräte über den aktuell eingestellten Kanal arbeiten). Drücken Sie dazu am Empfänger für ca. -
Seite 9: Erste Inbetriebnahme
Bedienungsanleitung Betätigen Sie die Kanaltaste und halten Sie diese gedrückt: die Diode blinkt einmal schnell – dies zeigt an, dass der Prozess für die Einstellung der ersten Ziffer begonnen hat. Da die erste einzustellende Ziffer in diesem Falle die 0 ist, muss die Kanaltaste bereits wieder losgelassen werden, bevor die Diode ein weiteres Mal aufblinkt. - Seite 10 Bedienungsanleitung Symbol des Wochenbetriebs Parameter des aktiven Laufende Nummer des Wochenbetriebs * aktiven Wochenprogramms * Den angezeigten Stunden wird die Komforttemperatur zugeordnet, den restlichen Stunden die Spartemperatur. Um diesen Modus zu aktivieren, drücken Sie so lange die Taste oder , bis das Symbol für den Wochenbetrieb auf dem Hauptbildschirm angezeigt wird.
-
Seite 11: Ansicht Und Beschreibung Des Hauptbildschirms
Bedienungsanleitung 3. ANSICHT UND BESCHREIBUNG DES HAUPTBILDSCHIRMS Die Steuerung findet mithilfe von Tasten statt. Während der Bearbeitung einzelner Parameter erlöschen die übrigen Symbole auf dem Bildschirm. 1. Display 2. Taste - von der Position des Hauptbildschirms aus wird durch Drücken dieser Taste der Wochenbetrieb aktiviert. - Seite 12 Bedienungsanleitung 1. Wochentag 2. Symbol der aktiven Spartemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-/Nachtbetrieb). 3. Symbol der aktiven Komforttemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages- /Nachtbetrieb). 4. Außentemperatur – aktiv nur bei kabelloser Steuergeräteversion (EU-T-4.2), unter Verwendung eines äußeren Temperatursensors 5.
-
Seite 13: Funktionen Des Steuergeräts
Bedienungsanleitung Symbole der Parameter: Uhreinstellungen Bearbeitung des Wochenprogramms Tag ab… Komforttemperatur Nacht ab… Spartemperatur Kanalauswahl Hysterese Optimum Start/Auswahl des Heizmodus Kalibrierung des Temperatursensors – Kühlmodus (im Servicemenü) Servicemenü 4. FUNKTIONEN DES STEUERGERÄTS Die Steuerung erfolgt mithilfe der Tasten: , „+”, „-”sowie MENÜ. Um zur Bearbeitung einzelner Parameter überzugehen, drücken und halten Sie die Taste MENÜ... -
Seite 14: Uhrzeit
Bedienungsanleitung 4.3. UHRZEIT Um die aktuelle Uhrzeit einzustellen, müssen Sie nach dem Öffnen der Funktionen des Menüs drücken der Taste oder bis sich der Bildschirm zur Einstellung der Uhr öffnet. Mithilfe der Taste „+” oder „-”stellen Sie nacheinander Stunden (bestätigen Sie mit der Taste ) und Minuten ein. -
Seite 15: Servicemenü
Bedienungsanleitung Die Aktivierung dieser Funktion führt dazu, dass sich die aktuelle Temperatur im Raum beim programmierten Wechsel der Solltemperatur von Komfort zu Spar und umgekehrt an den Sollwert annähert. Für die Einstellung dieses Parameters drücken Sie die Taste oder bis der Bildschirm zur Einstellung von Optimum Start erscheint. - Seite 16 Bedienungsanleitung Durch das Drücken der Taste MENÜ schalten Sie den Bildschirm zur Auswahl der Nummer des laufenden Wochenprogramms ein. Jedes Drücken der Taste MENÜ führt zu einer Änderung der Nummer des Programms. In dem Moment, in dem die gewünschte Nummer erscheint, drücken Sie die Taste MENU - das Steuergerät kehrt zum Hauptbildschirm zurück und die laufende Programmnummer wird eingestellt.
-
Seite 17: Solltemperatur Komfort
Bedienungsanleitung Beispiel: Der neben dem Text abgebildete Screenshot des Hauptbildschirms zeigt die Tageseinstellungen Bearbeiten der des Programms Nr. 7, Montag: Parameter von Werktagen 24⁰⁰-01⁵⁹- Temperatur Spar 02⁰⁰-06⁵⁹- Temperatur Komfort 07⁰⁰-14⁵⁹- Temperatur Spar 15⁰⁰-21⁵⁹- Temperatur Komfort 22⁰⁰-00⁵⁹- Temperatur Spar ACHTUNG Wenn Sie nach der Bearbeitung eines jeweiligen Wochenprogramms die Taste MENU, drücken, hat dies eine Rückkehr zum Hauptbildschirm und die Einstellung des Programms als laufendes Programm zur Folge. -
Seite 18: Kalibrierung Des Temperatursensors
Die Auswahl bestätigen Sie mit der Taste (Bestätigung und Übergang zur Bearbeitung des nächstfolgenden Parameters) oder Sie drücken und halten die Taste MENU (Bestätigung und Rückkehr zur Position des Hauptbildschirms). VIII. TECHNISCHE DATEN EU-T-4.1 EU-T-4.2 Netz Batterie 2xAA, 1,5V Batterie 2xAA, 1,5V Einstellungsbereich der 5°C ÷... -
Seite 19: Eu-Konformitätserklärung
Die Firma TECH STEROWNIKI mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass das von uns hergestellte Gerät EU-T-4.1 die Anforderungen der Richtlinie des Europäischen Parlaments und des Rates 2014/35/UE vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Abl. - Seite 20 Bedienungsanleitung...
