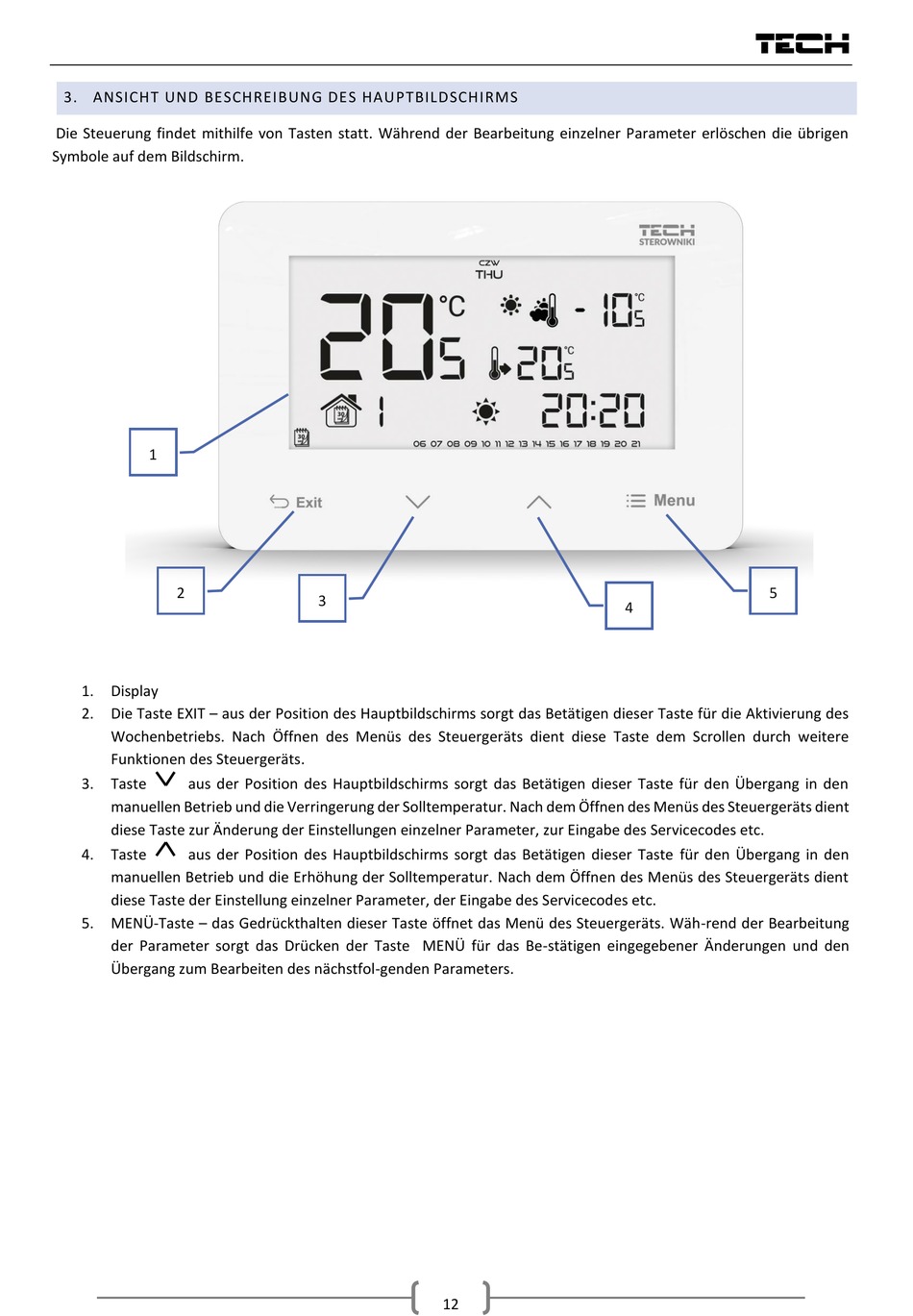

3. ANSICHT UND BESCHREIBUNG DES HAUPTBILDSCHIRMS

Die Steuerung findet mithilfe von Tasten statt. Während der Bearbeitung einzelner Parameter erlöschen die übrigen
Symbole auf dem Bildschirm.
1
2
1. Display
2. Die Taste EXIT – aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für die Aktivierung des
Wochenbetriebs. Nach Öffnen des Menüs des Steuergeräts dient diese Taste dem Scrollen durch weitere
Funktionen des Steuergeräts.
3. Taste aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für den Übergang in den
manuellen Betrieb und die Verringerung der Solltemperatur. Nach dem Öffnen des Menüs des Steuergeräts dient
diese Taste zur Änderung der Einstellungen einzelner Parameter, zur Eingabe des Servicecodes etc.
4. Taste aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für den Übergang in den
manuellen Betrieb und die Erhöhung der Solltemperatur. Nach dem Öffnen des Menüs des Steuergeräts dient
diese Taste der Einstellung einzelner Parameter, der Eingabe des Servicecodes etc.
5. MENÜ-Taste – das Gedrückthalten dieser Taste öffnet das Menü des Steuergeräts. Wäh-rend der Bearbeitung
der Parameter sorgt das Drücken der Taste MENÜ für das Be-stätigen eingegebener Änderungen und den
Übergang zum Bearbeiten des nächstfol-genden Parameters.
