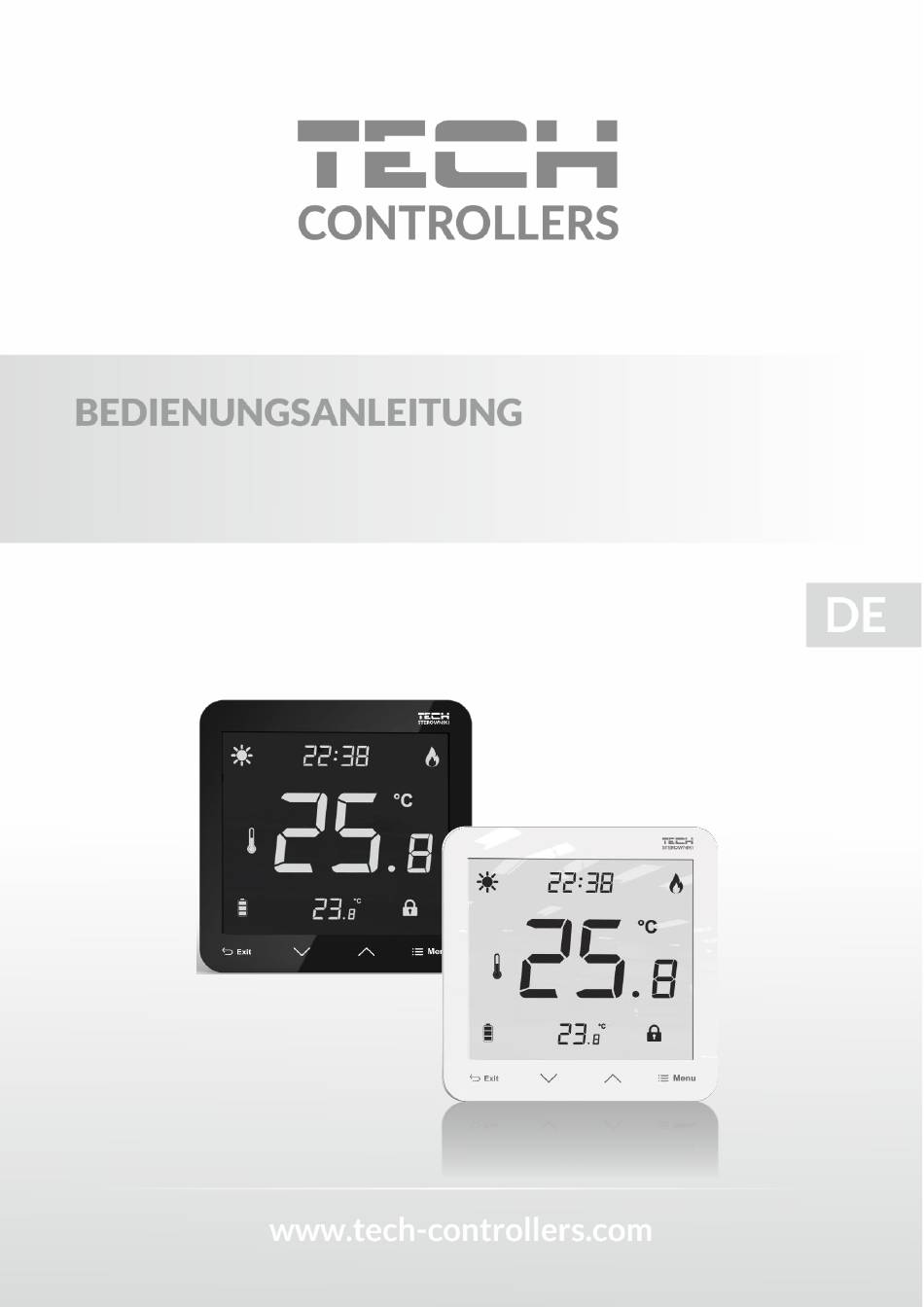

- Seite 1 EU-297 v3...
-
Seite 2: Inhaltsverzeichnis
TECH INHALTSVERZEICHNIS Sicherheit ................................... 3 Gerätebeschreibung ..............................4 III. Montage des Steuergeräts ............................5 Montage des batteriebetriebenen Reglers ......................6 Montage des mit 230V betriebenen Reglers ......................7 Erste Inbetriebnahme .............................. 10 Bedienung des Steuergeräts ........................... 10 Funktionsprinzip ..............................10 Betriebsmodi ................................. -
Seite 3: Sicherheit
EU-297 SICHERHEIT Lesen Sie bitte die nachfolgenden Regeln, bevor Sie das Gerät nutzen. Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Schäden am Gerät führen. Die vorliegende Bedienungsanleitung ist sorgfältig aufzubewahren. Zur Vermeidung von unnötigen Fehlern und Unfällen ist sicherzustellen, dass alle Personen, die das Gerät nutzen, genau mit seiner Funktionsweise und seinen Sicherheits-Features vertraut sind. -
Seite 4: Gerätebeschreibung

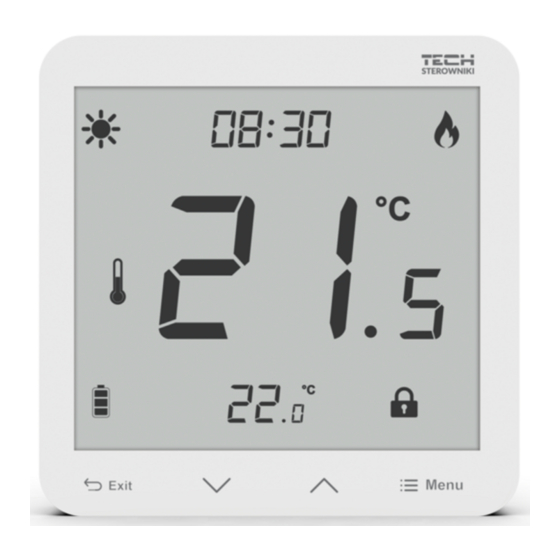

TECH GERÄTEBESCHREIBUNG Der Raumthermostat EU-297v3 dient der Steuerung eines Heizgeräts. Die Aufgabe des Reglers ist die Aufrechterhaltung einer Solltemperatur in der Wohnung/des Fußbodens durch die Sendung eines Signals an das Heizgerät (Schließen des Kontakts) oder eines Signals an eine Leiste, die die Stellantriebe steuert, mit der Information über das erforderliche Aufheizung der Räumlichkeit oder des Fußbodens auf die geforderte Temperatur. -
Seite 5: Montage Des Steuergeräts
EU-297 Geräteversionen: 1. EU-297 v3 PB, EU-297 v3 PBN – kabelgebundene Version, betrieben mit 2 AAA 1,5 V-Batterien Farbversionen: weiß oder schwarz 2. EU-297 v3 PZ, EU-297 v3 PZN– kabelgebundene Version mit 230 V Stromversorgung Farbversionen: weiß oder schwarz. III. -
Seite 6: Montage Des Batteriebetriebenen Reglers
TECH MONTAGE DES BATTERIEBETRIEBENEN REGLERS... -
Seite 7: Montage Des Mit 230V Betriebenen Reglers
EU-297 Verbinden Sie den Raumthermostat über ein zweiadriges Kabel mit dem Heizgerät. Beim Anschluss von Geräten mit einer Leistung von mehr als 1 A verbindet ist ein Schaltschütz erforderlich. Optional können Sie einen zusätzlichen Sensor an den Kontakt für die Fußbodenheizung anschließen – dies führt zur Anzeige zusätzlicher Funktionen im Menü des Steuergeräts. - Seite 8 TECH...
- Seite 9 EU-297 Verbinden Sie den Raumthermostat über ein zweiadriges Kabel mit dem Heizgerät. Die Verbindung der Leitungen beider Geräte zeigt das unten vorgestellte Schema: Heizgerät...
-
Seite 10: Erste Inbetriebnahme
TECH IV. ERSTE INBETRIEBNAHME Damit das Steuergerät EU-297 v3 ordnungsgemäß funktioniert, müssen Sie bei der ersten Inbetriebnahme gemäß den folgenden Schritten vorgehen:: 1. Batterie einlegen – dazu nehmen Sie die hintere Abdeckung des Steuer1.geräts ab (Batterieversion). 2. Schließen Sie den Regler über ein zweiadriges Kabel an das Heizgerät an. -
Seite 11: Beschreibung Des Geräts
EU-297 BESCHREIBUNG DES GERÄTS Die Steuerung findet mithilfe von Tasten statt. 1. Display 2. Taste EXIT – Durch Drücken dieser Taste werden die Raumtemperatur und die Fußbodentemperatur angezeigt sowie der manuelle Modus deaktiviert. 3. Taste – Durch Drücken dieser Taste werden die Einstellungen einzelner Parameter verringert. 4. -
Seite 12: Beschreibung Des Hauptbildschirms
TECH 1. BESCHREIBUNG DES HAUPTBILDSCHIRMS 1. Batterieniveau (dieses Symbol ist nur in der batteriegetriebenen Version sichtbar) 2. Maximale/minimale Fußbodentemperatur - (Das Symbol wird nur angezeigt, wenn der Fußbodensensor im Menü des Steuergeräts eingeschaltet ist) 3. Hysterese 4. Nachtmodus 5. Tagesmodus 6. -
Seite 13: Funktionen Des Steuergeräts
EU-297 VII. FUNKTIONEN DES STEUERGERÄTS Die Steuerung erfolgt mithilfe der Impulstasten EXIT, sowie MENU. Um zur Bearbeitung einzelner Parameter überzugehen, drücken Sie die Taste MENÜ. Durch Gedrückthalten der Taste MENÜ sehen Sie die Funktionen des Steuergeräts durch – der bearbeitete Parameter wird durch ein blinkendes Symbol symbolisiert, die übrigen erlöschen. Um die Einstellungen des Parameters zu ändern, verwenden Sie die Impulstasten i Nach der Eingabe der Änderungen bestätigen Sie diese mit der Taste MENÜ... -
Seite 14: Auswahl Des Betriebsmodus
TECH 1.2. AUSWAHL DES BETRIEBSMODUS Die Funktion ermöglicht das Einschalten der Betriebsmodi konstante Solltemperatur oder Tages-/Nachttemperatur durch die Auswahl von ON oder OFF. Drücken Sie dazu die Taste Menü, bis der Bildschirm für die Auswahl der Modi erscheint. ON - Mit dieser Funktion können Sie den konstanten Modus einschalten, dann ist es möglich, die Solltemperatur dauerhaft einzustellen OFF - Mit dieser Funktion können Sie den konstanten Modus ausschalten und den Tages-/Nachtmodus einschalten. -
Seite 15: Solltemperatur In Der Nacht
EU-297 1.6. SOLLTEMPERATUR IN DER NACHT Um die Solltemperatur in der Nacht einzustellen, drücken Sie die Taste MENÜ so lange, bis sich der Bildschirm zur Einstellung der Solltemperatur in der Nacht öffnet. Mithilfe der Tasten oder stellen Sie die gewünschte Temperatur ein. 1.7. -
Seite 16: Tastensperre On/Off
TECH • Minimale Temperatur - Um die minimale Fußbodentemperatur einzustellen, drücken Sie die Taste MENU, bis das Symbol für die Fußbodenheizung erscheint. Schalten Sie anschließend mit den Tasten oder Fußbodenheizung ein und stellen Sie dann mit den Tasten oder die gewünschte minimale Temperatur ein. -
Seite 17: Funktionen Der Taste Menu
EU-297 2. FUNKTIONEN DER TASTE MENU Durch Gedrückthalten der Taste MENU gelangt der Benutzer in die verschiedenen Menüfunktionen. 2.1. KÜHLEN/HEIZEN Dieses Symbol informiert über das Kühlen oder Heizen des Raums auf die Solltemperatur. Diese Information wird abwechselnd angezeigt: Kühlen oder Heizen. 2.2. -
Seite 18: Firmwareversion
TECH 2.4. FIRMWAREVERSION Nach dem Drücken der Taste MENU kann der Benutzer den Vorschaubildschirm der Firmware-Versionsnummer des Steuergeräts aufrufen. Bitte geben Sie diese Nummer an, wenn Sie den Kundendienst kontaktieren. 2.5. STANDARDEINSTELLUNGEN Funktion ermöglicht Benutzer Wiederherstellen Werkseinstellungen des Herstellers, indem die blinkende Ziffer von 0 auf 1 geändert wird. -
Seite 19: Ue-Konformitätserklärung
Die Firma TECH STEROWNIKI mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass das von uns hergestellte Gerät EU-297 v3 die Anforderungen der Richtlinie des Europäischen Parlaments und des Rates 2014/35/UE vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Abl. - Seite 20 TECH...
