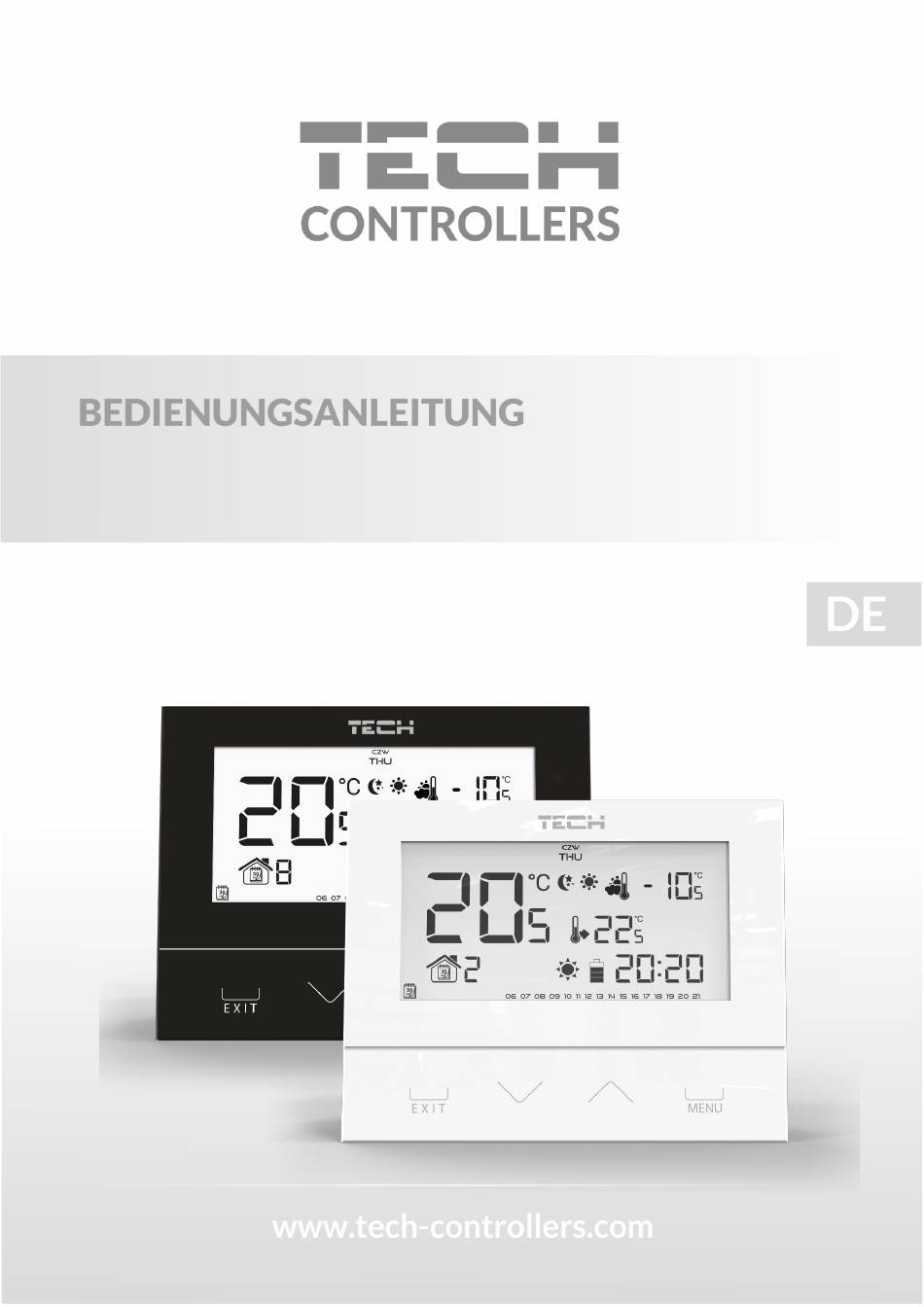

- Seite 1 EU-292 Bedienungsanleitung EU-292 v2, v3...
-
Seite 2: Inhaltsverzeichnis
TECH Sicherheit ......................... 3 Gerätebeschreibung....................4 III. Montage des Steuergeräts ..................5 III.a) Verbindungsschema – betrifft die Versionen v3 ............7 Empfänger der kabellosen Version des Steuergeräts ........... 8 Äußerer Temperatursensor ..................9 Erste Inbetriebnahme ................... 10 VII. Bedienung des Steuergeräts .................. 10 VII.a) Funktionsprinzip .................... -
Seite 3: Sicherheit
EU-292 Bedienungsanleitung Sicherheit Lesen Sie bitte die nachfolgenden Regeln, bevor Sie das Gerät nutzen. Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Schäden am Gerät führen. Die vorliegende Bedienungsanleitung ist sorgfältig aufzubewahren. Zur Vermeidung von unnötigen Fehlern und Unfällen ist sicherzustellen, dass alle Personen, die das Gerät nutzen, genau mit seiner Funktionsweise und seinen Sicherheits-Features vertraut sind. -
Seite 4: Gerätebeschreibung

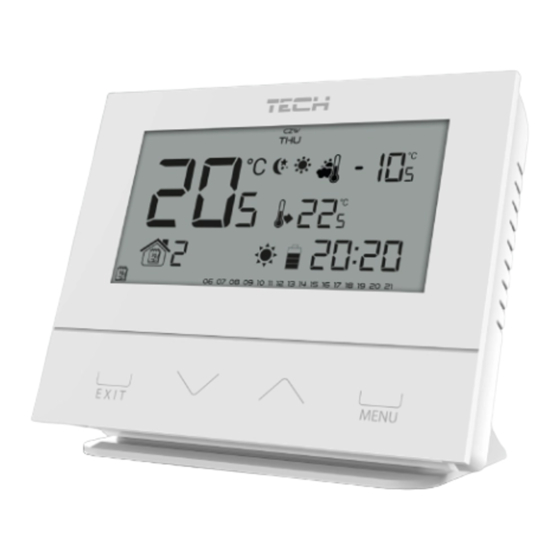

TECH Gerätebeschreibung Der Raumthermostat EU-292 dient der Steuerung eines Heiz- oder Kühlgeräts (z.B.: Gas-, Öl- oder Elektroofen bzw. Kesselsteuergerät). Die Aufgabe des Reglers ist die Aufrechterhaltung einer Solltemperatur in der Wohnung durch die Sendung eines Signals an das Heiz-/Kühlgerät (Öffnung des Kontakts) mit der Information über die Aufheizung der Räumlichkeit auf die geforderte Temperatur. -
Seite 5: Montage Des Steuergeräts
EU-292 Bedienungsanleitung III. Montage des Steuergeräts Das Steuergerät sollte von einer Person mit den entsprechenden Qualifikationen eingebaut werden. - Seite 6 TECH Der Regler EU-292 kann als Paneele an einer Wand montiert werden. Sie können den Ständer auch verwenden und den Regler überall platzieren.
-
Seite 7: Iii.a) Verbindungsschema - Betrifft Die Versionen V3
EU-292 Bedienungsanleitung III.a) Verbindungsschema – betrifft die Versionen v3 Verbinden Sie den Raumthermostat über ein zweiadriges Kabel mit dem Heizgerät. Beim Anschluss von Geräten mit einer Leistung von mehr als 1 A verbindet ist ein Schaltschütz erforderlich. Optional können Sie einen zusätzlichen Sensor an den Kontakt für die Fußbodenheizung anschließen –... -
Seite 8: Empfänger Der Kabellosen Version Des Steuergeräts
TECH Empfänger kabellosen Version Steuergeräts Im Falle des Reglers EU-290v2 kommuniziert dieser mit dem Heizgerät (oder Kesselsteuergerät) mithilfe eines an den Empfänger gesendeten Funksignals. Ein solcher Empfänger wird mittels eines zweiadrigen Kabels an das Heizgerät (oder Kesselsteuergerät) angeschlossen kommuniziert Raumthermostaten über ein Funksignal. Im Empfänger sind Kontrolllämpchen eingebaut: •grün 1 (1) –... -
Seite 9: Äußerer Temperatursensor
EU-292 Bedienungsanleitung Äußerer Temperatursensor Der Raumthermostat EU-292v2 ist optional mit einem äußeren Temperatursensor ausgestattet. Der Sensor sollte im Schatten installiert werden und keinen Witterungseinflüssen ausgesetzt sein. Informationen über die aktuelle Außentemperatur werden dem Raumthermostaten alle paar Minuten gesendet und auf dem Hauptbildschirm angezeigt. Der Außensensor kommuniziert mit dem Raumthermostaten über ein Funksignal. -
Seite 10: Erste Inbetriebnahme
Fehler im Prozess des Kanalwechsels werden über das Aufleuchten der Diode über einen Zeitraum von ca. 2 Sekunden angezeigt. In diesem Falle wird der Kanal nicht verändert. Erste Inbetriebnahme EU-292 v2: Damit das Steuergerät ordnungsgemäß funktioniert, müssen Sie bei der ersten Inbetriebnahme gemäß den folgenden Schritten vorgehen: 1. -
Seite 11: Vii.b) Betriebsmodi
EU-292 Bedienungsanleitung ACHTUNG Damit die Funktion der Fußbodenheizungsanlage im Menü des Steuergeräts verfügbar sein kann, müssen Sie einen zusätzlichen Sensor am Kontakt für den Fußbodensensor einsetzen. VII.b) Betriebsmodi Der Raumthermostat kann in einem der drei folgenden Betriebsmodi operieren: Tages-/Nachtbetrieb In diesem Modus ist die Solltemperatur abhängig von der Tageszeit –... - Seite 12 TECH * Für die angezeigten Uhrzeiten gilt die Komforttemperatur, für die verbleibenden die Spartemperatur. Um diesen Modus zu aktivieren, drücken Sie die Taste EXIT, bis auf dem Hauptbildschirm das Symbol des Wochenbetriebs erscheint. Manueller Betrieb In diesem Modus wird die Solltemperatur per Hand direkt vom Niveau des Hauptbildschirms mithilfe der Tasten oder eingestellt.
-
Seite 13: Vii.c) Ansicht Und Beschreibung Des Hauptbildschirms
EU-292 Bedienungsanleitung VII.c) Ansicht und Beschreibung des Hauptbildschirms Die Steuerung findet mithilfe von Tasten statt. Während der Bearbeitung einzelner Parameter erlöschen die übrigen Symbole auf dem Bildschirm. 1. Display 2. Die Taste EXIT – aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für die Aktivierung des Wochenbetriebs. - Seite 14 TECH Aktive Betriebsmodi: Wochenbetrieb Manueller Betrieb Tages-/Nachtbetrieb Aktuelle Raumtemperatur (Zone) Parametersymbole (siehe die untenstehende Tabelle) Wochentag Symbol der aktiven Spartemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-/Nachtbetrieb). Symbol der aktiven Komforttemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-/Nachtbetrieb).
-
Seite 15: Vii.d) Funktionen Des Steuergeräts
EU-292 Bedienungsanleitung Symbole der Parameter: Uhreinstellungen Bearbeitung des Wochenprogramms Tag von… Fußbodensensor Nacht von… Komforttemperatur Optimum Start / Auswahl des Heizmodus – Kühlmodus (im Spartemperatur Servicemenü) Kanalauswahl Hysterese Kalibrierung des Temperatursensors VII.d) Funktionen des Steuergeräts Die Steuerung erfolgt mithilfe der Impulstasten , EXIT sowie MENÜ. -
Seite 16: Vii.d.1) Blockschema Des Hauptmenüs
TECH VII.d.1) Blockschema des Hauptmenüs Wochentag Einstellungen der Uhrzeit Einstellungen Tag ab… Einstellungen Nacht ab… Optimum Start Heizmodus / Kühlmodus Servicemenü Kanalauswahl (Version ST-292v2) Wochensteuerung Fußbodensensor Maximale Fußbodentemperatur* Hysterese des Fußbodensensors* Minimale Fußbodentemperatur* Solltemperatur Komfort Solltemperatur Spar Hysterese Kalibrierung des Temperatursensors *Die Funktionen sind im Menü... -
Seite 17: Vii.d.4) Tag Ab
EU-292 Bedienungsanleitung (Bestätigung und Rückkehr zur Position des Hauptbildschirms). VII.d.4) Tag ab… Die Funktion Tag ab… definiert die Uhrzeit des Beginns des Tages. Wenn im Steuergerät der Modus Tages-/Nachtbetrieb eingestellt ist, dann gilt Komforttemperatur. Zum Einstellen dieses Parameters drücken Sie die Taste MENÜ, bis der Bildschirm zur Einstellung von Tag ab... -
Seite 18: Vii.d.7) Servicemenü
TECH Raumtemperatur – bei ausgeschalteter Raumtemperatur- bei eingeschalteter Funktion OPTIMUM START: Funktion OPTIMUM START: – programmierter Zeitpunkt des Wechsels von Spar- zu Komforttemperatur Die Aktivierung dieser Funktion führt dazu, dass sich die aktuelle Temperatur im Raum beim programmierten Wechsel der Solltemperatur von Komfort zu Spar und umgekehrt an den Sollwert annähert. -
Seite 19: Auswahl Des Kanals (Option Verfügbar Nur Für Eu-292V2)
EU-292 Bedienungsanleitung Heiz-/Kühlmodus Diese Funktion ermöglicht Auswahl Betriebsmodus des Raumthermostaten: - Betrieb als Kühlanlage - Betrieb als Heizungsanlage Mithilfe der Taste oder wählen Sie den gewünschten Anlagentyp aus. Auswahl bestätigen Sie mit der Taste MENÜ (Bestätigung und Übergang zur Bearbeitung des nächstfolgenden Parameters) oder Sie drücken die Taste EXIT (Bestätigung und Rückkehr zur Position des Hauptbildschirms). - Seite 20 TECH gewünschte Nummer erscheint, drücken Sie die Taste EXIT - das Steuergerät kehrt zum Hauptbildschirm zurück und die laufende Programmnummer wird eingestellt. Nummer des Wochenprogramms Konfigurierung einzelner Programme der Wochensteuerung Das Wochenprogramm erlaubt die Festlegung jener Uhrzeiten, zu denen entweder die Komfort- oder die Sparsolltemperatur gelten soll.
- Seite 21 EU-292 Bedienungsanleitung Bearbeiten der Parameter von Werktagen Wenn Sie die Einstellungen des Programms mit den Nummern 7÷9 bearbeiten, können Sie die Einstellungen für jeden Wochentag einzeln vornehmen. Die Auswahl nehmen Sie durch Drücken der Taste MENÜ vor. Bearbeiten der Parameter des Montags Schritt 3 –...
-
Seite 22: Vii.d.9) Fußbodensensor
TECH ACHTUNG Wenn Sie nach der Bearbeitung eines jeweiligen Wochenprogramms die Taste EXIT drücken, hat dies eine Rückkehr zum Hauptbildschirm und die Einstellung des Programms als laufendes Programm zur Folge. VII.d.9) Fußbodensensor ACHTUNG Dieser Parameter ist im Menü unsichtbar, wenn der Zusatzsensor nicht in den Kontakt des Fußbodensensors eingesteckt wurde oder der Kühlbetrieb aktiviert ist. -
Seite 23: Vii.d.11) Hysterese Der Fußbodentemperatur
EU-292 Bedienungsanleitung Die Auswahl bestätigen Sie mit der Taste MENÜ (Bestätigung und Übergang zur Bearbeitung des nächstfolgenden Parameters) oder Sie drücken die Taste EXIT (Bestätigung und Rückkehr zur Position des Hauptbildschirms). VII.d.11) Hysterese der Fußbodentemperatur Die Hysterese der Raumtemperatur führt eine Toleranz für die Fußbodentemperatur ein, um unerwünschten Oszillationen bei minimalen Temperaturschwankungen im Bereich von 0,4 ÷... -
Seite 24: Vii.d.13) Solltemperatur Komfort
TECH VII.d.13) Solltemperatur Komfort Die Solltemperatur Komfort wird im Modus der Wochensteuerung Tages- /Nachtprogramms genutzt. Drücken Sie die Taste MENÜ, bis der Bildschirm zur Bearbeitung der Solltemperatur Komfort erscheint. Mithilfe der Tasten oder stellen Sie die gewünschte Temperatur ein. Die Auswahl bestätigen Sie mit der Taste MENÜ... -
Seite 25: Technische Daten
EU-292 Bedienungsanleitung Sie die Taste MENÜ, Bildschirm Kalibrierung Temperatursensors erscheint. Mithilfe der Tasten oder nehmen Sie die gewünschte Korrektur vor. Die Auswahl bestätigen Sie mit der Taste MENÜ (Bestätigung und Übergang zur Bearbeitung des nächstfolgenden Parameters) oder drücken Sie die Taste EXIT (Bestätigung und Rückkehr zur Position des Hauptbildschirms). -
Seite 26: Eu-Konformitätserklärung
TECH EU-Konformitätserklärung Die Firma TECH STEROWNIKI mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass das von uns hergestellte Gerät EU-292v3 die Anforderungen der Richtlinie des Europäischen Parlaments und des Rates 2014/35/UE vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Abl. - Seite 27 EU-292 Bedienungsanleitung EU-Konformitätserklärung Die Firma TECH STEROWNIKI mit Sitz in Biała Droga 31, 34-122 Wieprz, Polen, erklärt mit voller Verantwortung, dass das von uns hergestellte EU-292v2 die Anforderungen der Richtlinie des Europäischen Parlaments und des Rates 2014/53/EU vom 16. April 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt, der Richtlinie 2009/125/EG über die Anforderungen zur umweltgerechten Gestaltung energieverbrauchsrelevanter Produkte sowie der VERORDNUNG DES MINISTERS FÜR...
- Seite 28 TECH...
