EU-T-3.2
IV.
EMPFÄNGER DER KABELLOSEN VERSION DES STEUERGERÄTS
Im Falle des Reglers EU-T-3.2 kommuniziert dieser über ein Funksignal mit dem Heizgerät (oder dem Steuergerät des
Kessels), das an den Empfänger EU-MW-3 gesendet wird. Ein solcher Empfänger wird über ein zweiadriges Kabel mit dem
Heizgerät (bzw. dem Steuergerät des Kessels) verbunden und kommuniziert über ein Funksignal mit dem
Raumthermostaten.

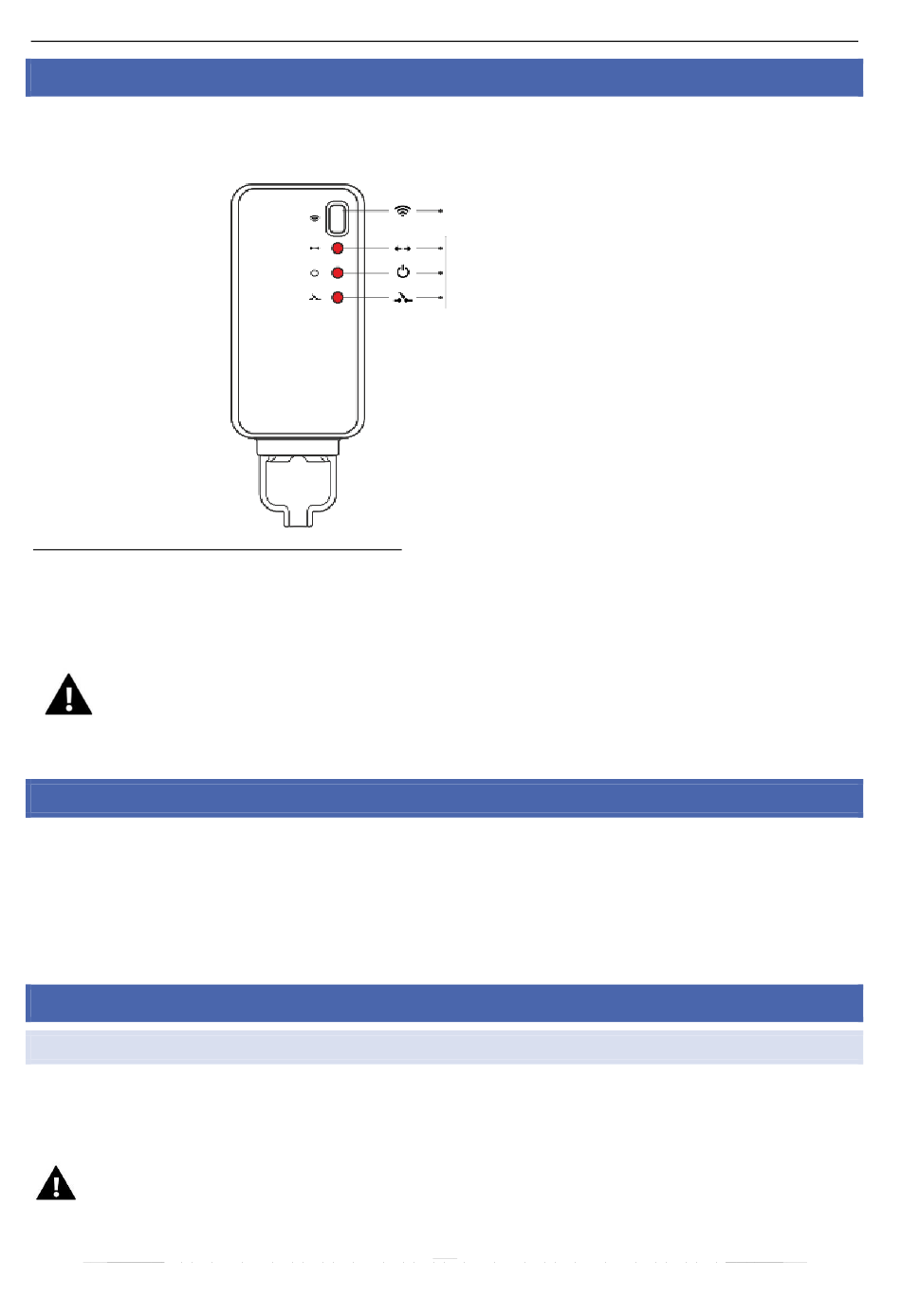

In den Empfänger sind 3 Kontrollleuchten eingebaut:
•
Rote Kontrollleuchte
1 – signalisiert den Datenempfang;
•
Rote Kontrollleuchte
2 – signalisiert die Aktivität des Empfängers;
•
Rote Kontrollleuchte
3 – leuchtet in dem Moment auf, wenn die Raumtemperatur den Sollwert nicht erreicht hat - das
Heizgerät ist eingeschaltet.
ACHTUNG
Erfolgt keine Kommunikation (z. B. wegen entladener Batterien), schaltet der Empfänger das Heizgerät nach
15 Minuten automatisch ab.
V.
ERSTE INBETRIEBNAHME
Damit das Steuergerät ordnungsgemäß funktioniert, müssen Sie bei der ersten Inbetriebnahme gemäß den folgenden
Schritten vorgehen:
1. Batterie einlegen – dazu nehmen Sie die hintere Abdeckung des Steuer1.geräts ab.
2. Verbinden Sie das zweiadrige Kabel mit den entsprechenden Buchsen am Regler oder Empfänger.
3. Wenn Sie den Raumthermostaten zur Bedienung einer Fußbodenheizungsanlage verwenden wollen, müssen
Sie einen zusätzlichen Sensor an den Anschluss für den Fußbodensensor einsetzen.
VI.
BEDIENUNG DES STEUERGERÄTS
1.
FUNKTIONSPRINZIP
Der Raumthermostat EU-T-3.2 wurde dazu entworfen, die Solltemperatur eines Zimmers mittels Übertragung eines
Signals an das Heiz-/Kühlgerät (Öffnung des Kontakts) mit der Information über das Aufheizen des Raums
aufrechtzuerhalten. Nach Erhalt eines solchen Signals schaltet sich das Heiz-/Kühlgerät ab.
ACHTUNG
Damit die Funktion der Fußbodenheizungsanlage im Menü des Steuergeräts verfügbar sein kann, müssen Sie
einen zusätzlichen Sensor am Kontakt für den Fußbodensensor einsetzen.
Registrierungstaste
Rote Kontrollleuchte 1
Rote Kontrollleuchte 2
Rote Kontrollleuchte 3
9
