EU-297
IV.
EMPFÄNGER DER KABELLOSEN VERSION DES STEUERGERÄTS
Im Falle des Reglers EU-297v2 kommuniziert dieser über ein Funksignal mit dem Heizgerät (oder dem Steuergerät des
Kessels), das an den Empfänger EU-MW-3 gesendet wird. Ein solcher Empfänger wird über ein zweiadriges Kabel mit dem
Heizgerät (bzw. dem Steuergerät des Kessels) verbunden und kommuniziert über ein Funksignal mit dem
Raumthermostaten.

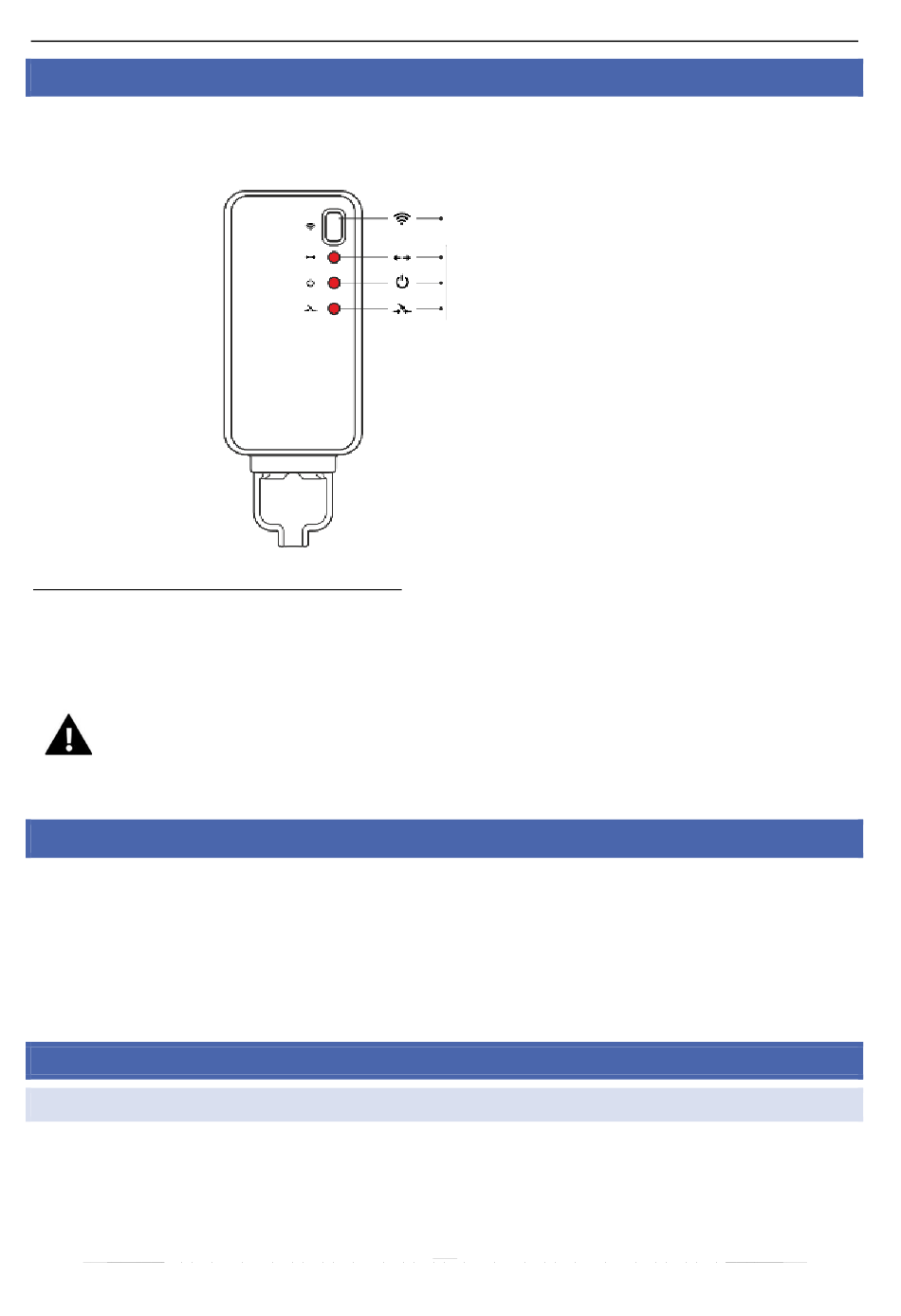

In den Empfänger sind 3 Kontrollleuchten eingebaut:
•
Rote Kontrollleuchte
1 – signalisiert den Datenempfang;
•
Rote Kontrollleuchte
2 – signalisiert die Aktivität des Empfängers;
•
Rote Kontrollleuchte
3 – leuchtet in dem Moment auf, wenn die Raumtemperatur den Sollwert nicht erreicht hat - das
Heizgerät ist eingeschaltet.
ACHTUNG
Erfolgt keine Kommunikation (z. B. wegen entladener Batterien), schaltet der Empfänger das Heizgerät nach
15 Minuten automatisch ab.
V.
ERSTE INBETRIEBNAHME
Damit das Steuergerät ordnungsgemäß funktioniert, müssen Sie bei der ersten Inbetriebnahme gemäß den folgenden
Schritten vorgehen:
1. Batterie einlegen – dazu nehmen Sie die hintere Abdeckung des Steuer1.geräts ab (Batterieversion).
2. Schließen Sie den Regler über ein zweiadriges Kabel an das Heizgerät an.
3. Wenn Sie den Raumthermostaten zur Bedienung einer Fußbodenheizungsanlage verwenden wollen, müssen
Sie einen zusätzlichen Sensor an den Anschluss für den Fußbodensensor einsetzen.
VI.
BEDIENUNG DES STEUERGERÄTS
1.
FUNKTIONSPRINZIP
Der Raumthermostat EU-297 wurde dazu entworfen, die Solltemperatur eines Zimmers mittels Übertragung eines Signals
an das Heiz-/Kühlgerät (Öffnung des Kontakts) mit der Information über das Aufheizen des Raums aufrechtzuerhalten.
Nach Erhalt eines solchen Signals schaltet sich das Heiz-/Kühlgerät ab.
Registrierungstaste
Rote Kontrollleuchte 1
Rote Kontrollleuchte 2
Rote Kontrollleuchte 3
9
