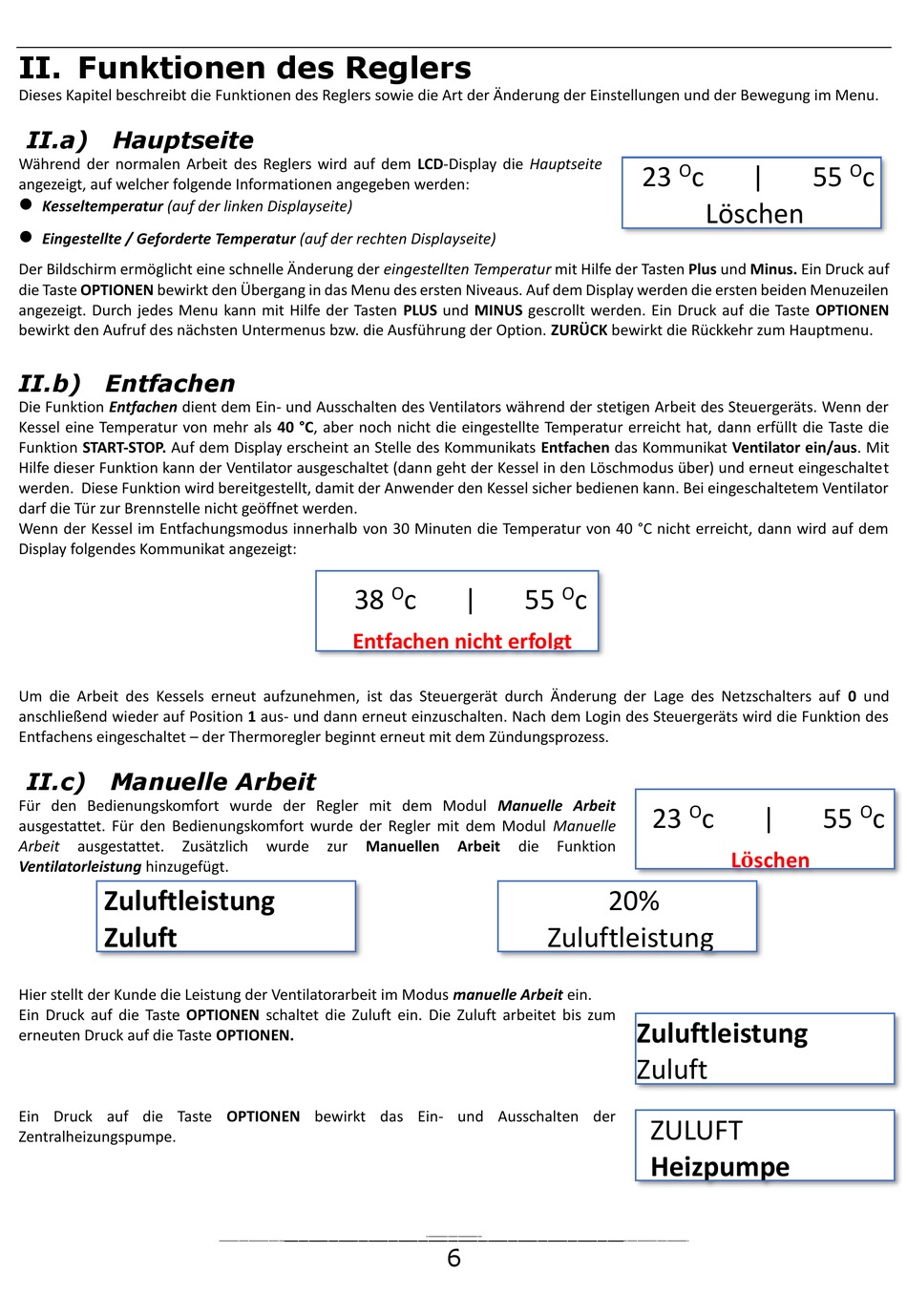

II. Funktionen des Reglers
Dieses Kapitel beschreibt die Funktionen des Reglers sowie die Art der Änderung der Einstellungen und der Bewegung im Menu.

II.a) Hauptseite

Während der normalen Arbeit des Reglers wird auf dem LCD-Display die Hauptseite
angezeigt, auf welcher folgende Informationen angegeben werden:
⚫
Kesseltemperatur (auf der linken Displayseite)
⚫
Eingestellte / Geforderte Temperatur (auf der rechten Displayseite)
Der Bildschirm ermöglicht eine schnelle Änderung der eingestellten Temperatur mit Hilfe der Tasten Plus und Minus. Ein Druck auf
die Taste OPTIONEN bewirkt den Übergang in das Menu des ersten Niveaus. Auf dem Display werden die ersten beiden Menuzeilen
angezeigt. Durch jedes Menu kann mit Hilfe der Tasten PLUS und MINUS gescrollt werden. Ein Druck auf die Taste OPTIONEN
bewirkt den Aufruf des nächsten Untermenus bzw. die Ausführung der Option. ZURÜCK bewirkt die Rückkehr zum Hauptmenu.

II.b) Entfachen

Die Funktion Entfachen dient dem Ein- und Ausschalten des Ventilators während der stetigen Arbeit des Steuergeräts. Wenn der
Kessel eine Temperatur von mehr als 40 °C, aber noch nicht die eingestellte Temperatur erreicht hat, dann erfüllt die Taste die
Funktion START-STOP. Auf dem Display erscheint an Stelle des Kommunikats Entfachen das Kommunikat Ventilator ein/aus. Mit
Hilfe dieser Funktion kann der Ventilator ausgeschaltet (dann geht der Kessel in den Löschmodus über) und erneut eingeschaltet
werden. Diese Funktion wird bereitgestellt, damit der Anwender den Kessel sicher bedienen kann. Bei eingeschaltetem Ventilator
darf die Tür zur Brennstelle nicht geöffnet werden.
Wenn der Kessel im Entfachungsmodus innerhalb von 30 Minuten die Temperatur von 40 °C nicht erreicht, dann wird auf dem
Display folgendes Kommunikat angezeigt:
Um die Arbeit des Kessels erneut aufzunehmen, ist das Steuergerät durch Änderung der Lage des Netzschalters auf 0 und
anschließend wieder auf Position 1 aus- und dann erneut einzuschalten. Nach dem Login des Steuergeräts wird die Funktion des
Entfachens eingeschaltet – der Thermoregler beginnt erneut mit dem Zündungsprozess.

II.c) Manuelle Arbeit

Für den Bedienungskomfort wurde der Regler mit dem Modul Manuelle Arbeit
ausgestattet. Für den Bedienungskomfort wurde der Regler mit dem Modul Manuelle
Arbeit ausgestattet. Zusätzlich
Ventilatorleistung hinzugefügt.
Zuluftleistung
Zuluft
Hier stellt der Kunde die Leistung der Ventilatorarbeit im Modus manuelle Arbeit ein.
Ein Druck auf die Taste OPTIONEN schaltet die Zuluft ein. Die Zuluft arbeitet bis zum
erneuten Druck auf die Taste OPTIONEN.
Ein Druck auf die Taste OPTIONEN bewirkt das Ein- und Ausschalten der
Zentralheizungspumpe.
O
38 c
Entfachen nicht erfolgt
wurde zur Manuellen
O
| 55 c
Arbeit die Funktion
20%
Zuluftleistung
6
O
23 c |
Löschen
O
23 c |
Löschen
Zuluftleistung
Zuluft
ZULUFT
Heizpumpe
O
55 c
O
55 c
