1 2

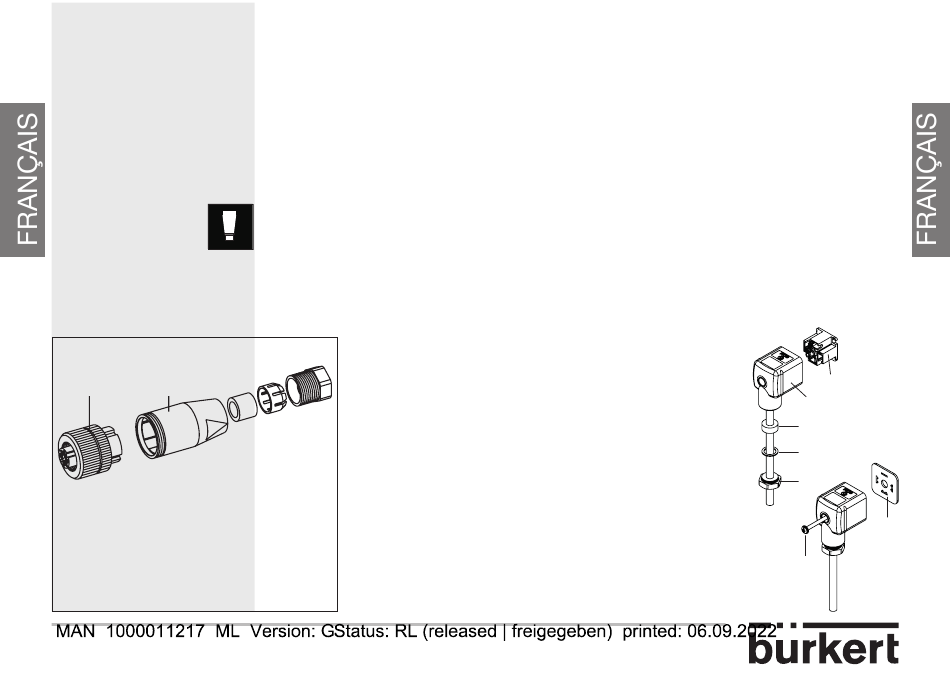

Connecteur multibroche M12
(non fourni)
- Desserrer la bague filetée [1]
- Enlever la partie arrière [2] du
connecteur
- Effectuer les connexions (voir 4.3.2)
8311
4.3 Raccordement électrique
Il faut toujours s'assurer que l'appareil est hors tension avant d'effectuer
toute intervention. Tous les connecteurs doivent être débranchés. Utiliser :
- un câble blindé avec une température limite de service > +80 °C ;
- une alimentation de qualité (filtrée et régulée).
- Utiliser un fusible correctement dimensionné pour l'alimenta-
tion électrique.
- Relier le blindage à la terre, aux deux extrémités du câble, avec
un raccordement le plus court possible.

4.3.1 Connecteurs

Connecteur 2518 (fourni)
- Dévisser la vis de pression [1] et retirer la bague de
pression [2] et le joint [3].
- Retirer le porte-contact [5] du couvercle [4].
- Insérer le câble dans la vis de pression [1], à travers
la bague de pression [2], à travers le joint [3] et enfin à
travers le couvercle [4].
- Connecter les fils sur le porte-contact [5].
- Positionner le porte-contact [5] par étapes de 90° puis le
remettre dans le couvercle [4] en tirant doucement sur le
câble afin que les fils n'encombrent pas le boîtier.
- Serrer la vis de pression [1] (1,5...2 Nm).
- Replacer le joint [6] entre le connecteur et son embase
sur le contrôleur puis insérer le connecteur Type 2518
sur l'embase.
- Insérer et resserrer la vis centrale [7] (0,5...0,6 Nm) pour
assurer l'étanchéité ainsi qu'un contact électrique correct.
94
5
4
3
2
1
6
7
