Montage

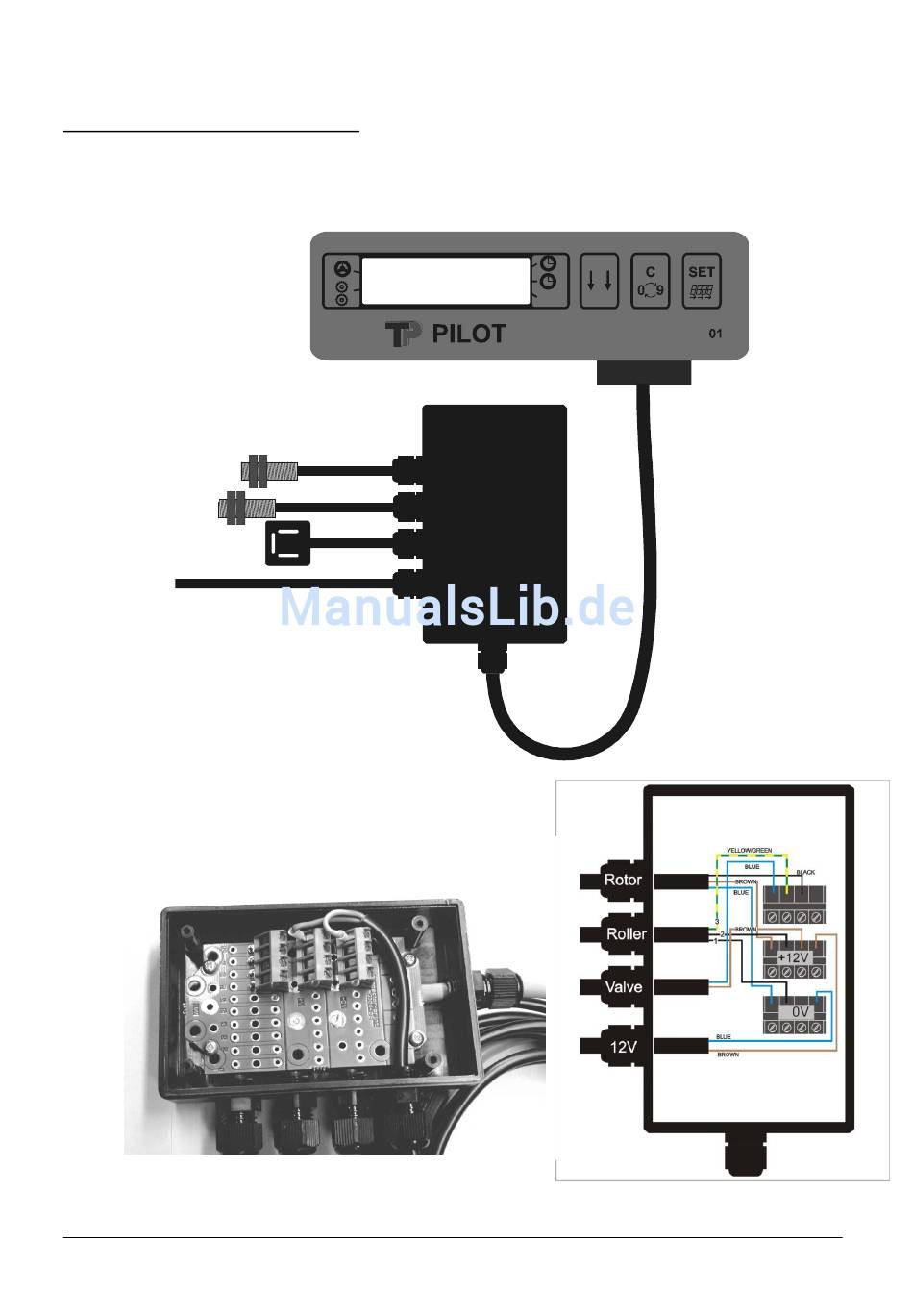

Aufbau- und Montagediagramm
Montagediagramm bei der Verwendung elektronischer Sensoren (Hall-Sensoren oder induktive
Sensoren):
Rotor, induktiver
Sensor
Walzen, Hall-Sensor
Ventil
Leistung, 12 V
Linddana A/S . Ølholm Bygade 70 . DK-7160 Tørring . T +45 75 80 52 00 . tp@linddana.com . www.linddana.com
Betriebsanleitung: TP 200 vom 08.02.2016
2,5m
3,0m
2,1m
3,8m
+
Type
0,6 m
