7 Bedienung der Maschine

Der Holzhacker ist mit zwei hydraulischen Walzen, druckkompensiertem Durchflussventil,
Steuerventil, Bedienungsbügel mit Reset-Handgriff und Trichter Griff (Abb. 10) ausgestattet.
Einzugstrichter angelenkt ist.
Um einfacher die aufklappbare Einzugstrickter zu öffnen oder schließen, den Trichter Griff
benutzen die herausgezogen werden muβ. Der Trichter Griff muβ nach Öffnung und Verschluss
wieder eingeschoben werden.
Der Bedienungsbügel muss sich während des Start in der Stoppposition (0) befinden (Abb. 11).
Nach dem Start den Reset-Handgriff auslösen und den Bedienungsbügel in die mittlere Position (A)
bringen und die Walzen drehen sich. Das Holz wird in die Maschine hinein gezogen.
Durch Anziehen des Bedienungsbügels in Richtung Bediener (B) dreht sich der Ölfluss im
Steuerventil und die Walzen fahren rückwärts, wobei das Holz aus der Maschine heraus gepresst
wird.
Wenn die Maschine entweder gestoppt wird (0) oder rückwärts fährt (B), blockiert der Reset-
Handgriff den Bedienungsbügel. In dieser Position ist es erforderlich den Reset-Handgriff
auszulösen, bevor der Bedienungsbügel die mit mittlere Position (A) gebracht werden kann und die
Walzen das Holz erneut in die Maschine einziehen können.
Der Reset-Handgriff soll sichern, dass die Walzen nicht durch ein Versehen gestartet werden
können und so Material in die Maschine einziehen.

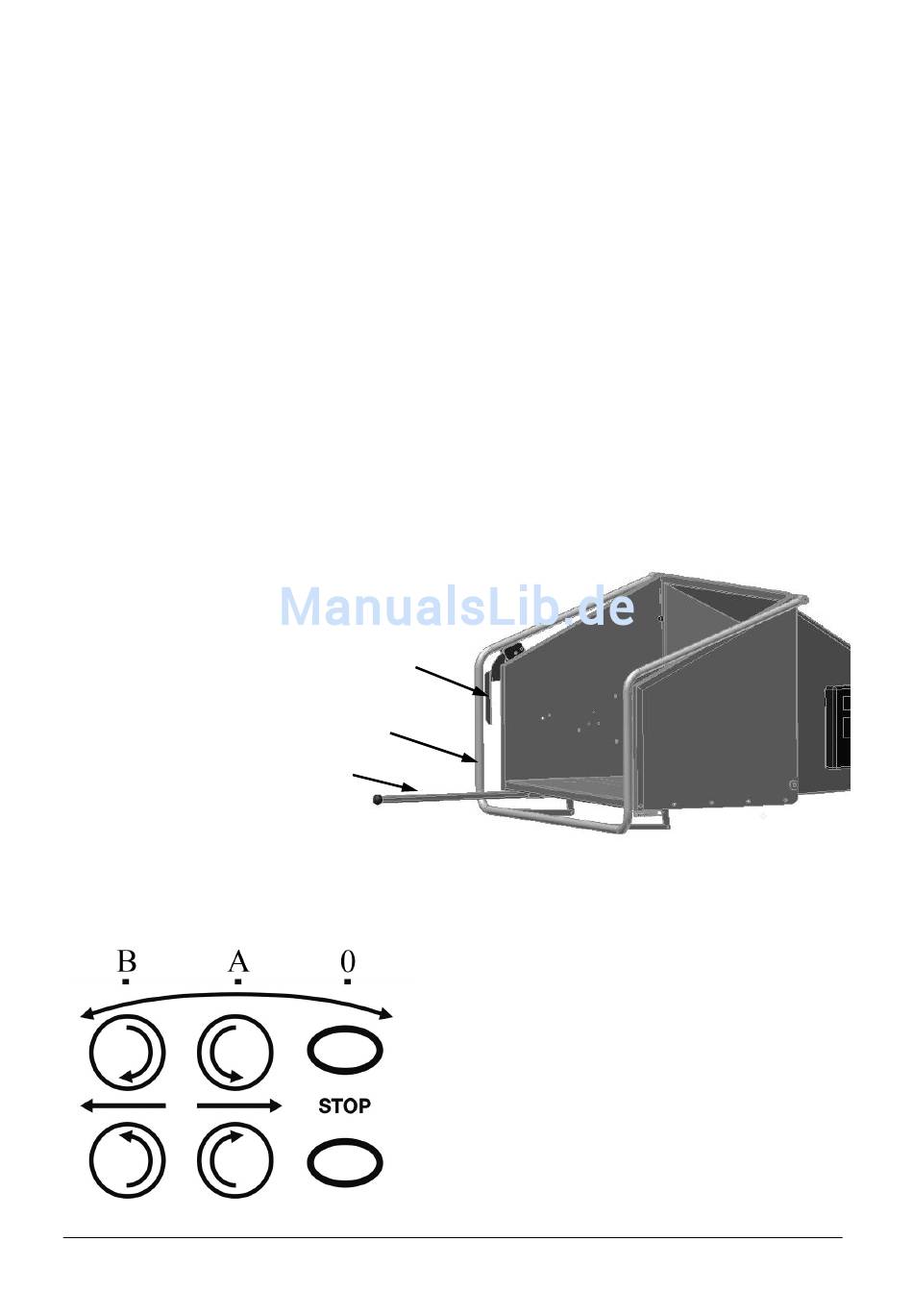

Abb. 10
Einzugstrichter TP 200 mit
Bedienungsbügel, Resethansgriff und
aus ziehen Trichter Griff
Linddana A/S . Ølholm Bygade 70 . DK-7160 Tørring . T +45 75 80 52 00 . tp@linddana.com . www.linddana.com
Betriebsanleitung: TP 200 vom 08.02.2016
Resethandgriff
Bedienungsbügel
Trichter Griff
Abb. 11
Anweisungen für den
Bedienungsbügel
13
