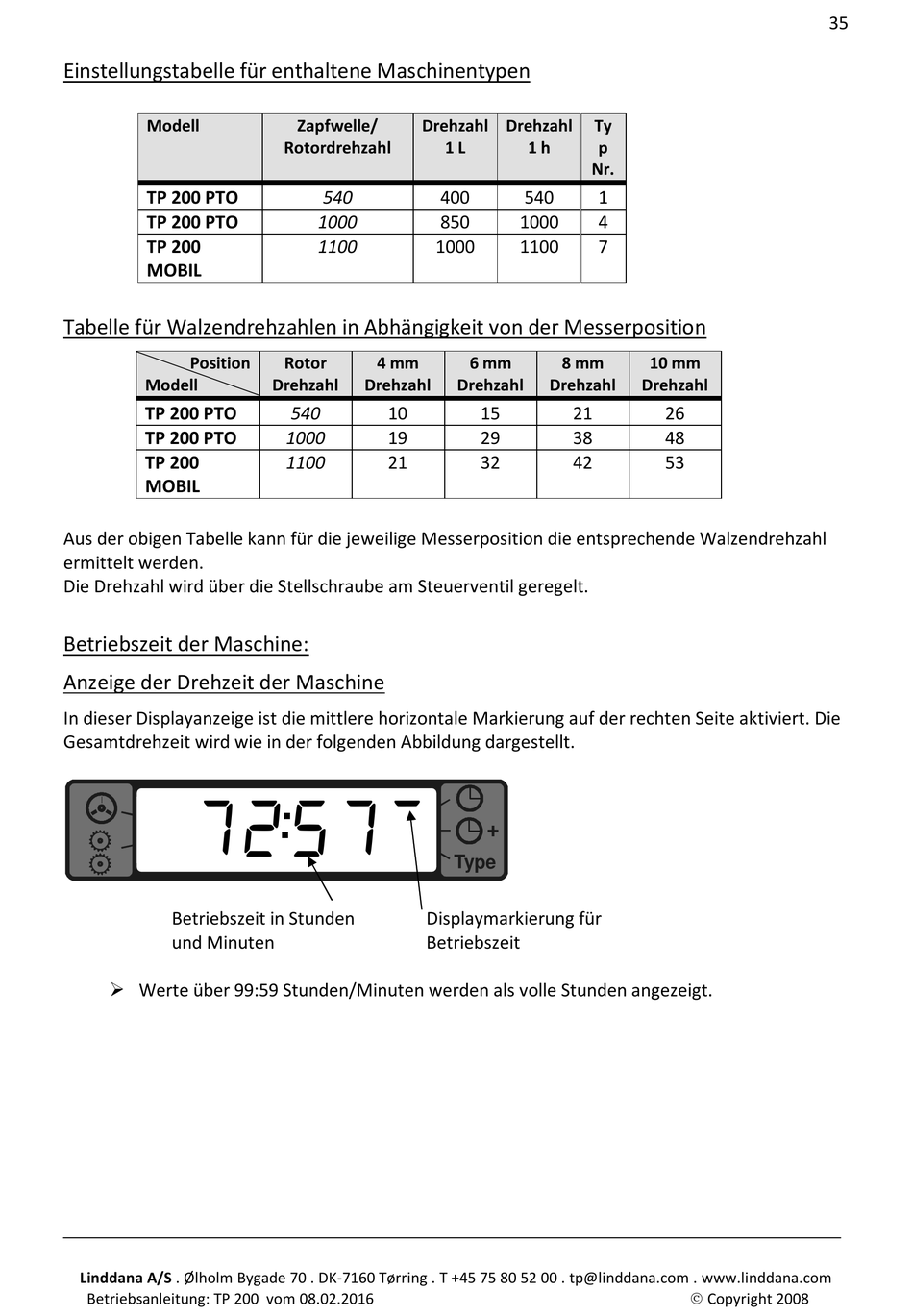

TP 200 Betriebsanleitung Seite 35

Einstellungstabelle für enthaltene Maschinentypen
Modell
TP 200 PTO
TP 200 PTO
TP 200
MOBIL
Tabelle für Walzendrehzahlen in Abhängigkeit von der Messerposition
Position
Modell
TP 200 PTO
TP 200 PTO
TP 200
MOBIL
Aus der obigen Tabelle kann für die jeweilige Messerposition die entsprechende Walzendrehzahl
ermittelt werden.
Die Drehzahl wird über die Stellschraube am Steuerventil geregelt.
Betriebszeit der Maschine:
Anzeige der Drehzeit der Maschine
In dieser Displayanzeige ist die mittlere horizontale Markierung auf der rechten Seite aktiviert. Die
Gesamtdrehzeit wird wie in der folgenden Abbildung dargestellt.
72: 5 7!
Betriebszeit in Stunden
und Minuten
Ø Werte über 99:59 Stunden/Minuten werden als volle Stunden angezeigt.
Linddana A/S . Ølholm Bygade 70 . DK-7160 Tørring . T +45 75 80 52 00 . tp@linddana.com . www.linddana.com
Betriebsanleitung: TP 200 vom 08.02.2016
Zapfwelle/ Drehzahl
Rotordrehzahl
540 400
1000 850
1100 1000
Rotor 4 mm
Drehzahl Drehzahl
540 10
1000 19
1100 21
Displaymarkierung für
Betriebszeit
Drehzahl Ty
1 L 1 h p
Nr.
540 1
1000 4
1100 7
6 mm 8 mm
Drehzahl Drehzahl
15 21
29 38
32 42
+
Type
10 mm
Drehzahl
26
48
53
Ó Copyright 2008
35
