8.4.5 Einstellen der Keilriemen

Pumpentransmission (alle Modelle)
Die Einzugswalzen werden hydraulisch angetrieben. Die Hydraulikpumpe für die Einzugswalzen
wird von Keilriemen angetrieben. Die Keilriemen müssen in regelmäßigen Abständen kontrolliert
werden oder immer dann, wenn der Verdacht besteht, dass sie ausgeleiert sind.
Vorgehensweise:
Maschine und Triebkraft stoppen. Maschine von der Zapfwelle des Traktors abbauen.
Kontrollieren, dass der Rotor ganz zum Stillstand gekommen ist. Das Auswurfrohr so drehen, dass
es vom Rotorgehäuse abgewendet ist (Abb. 6). Die Bolzen, die die zwei Teile des Rotorgehäuses
zusammenhalten, lösen und Rotorgehäuse öffnen.
Die vier Bolzen, die die Hydraulikpumpe festhalten, lösen und die Spannung mit Hilfe der
Stellschraube justieren. Gebrauchte Riemen dürfen 5,5 mm ausleiern, wenn sie mit 37 N (3,7 kg)
belastet werden. Für neue Riemen gilt der Wert 42 N (4,2 kg) (Abb. 19). Die Riemen können zu
diesem Zweck mit einem geeigneten Messinstrument gemessen werden, das als Sonderausrüstung
erhältlich ist.

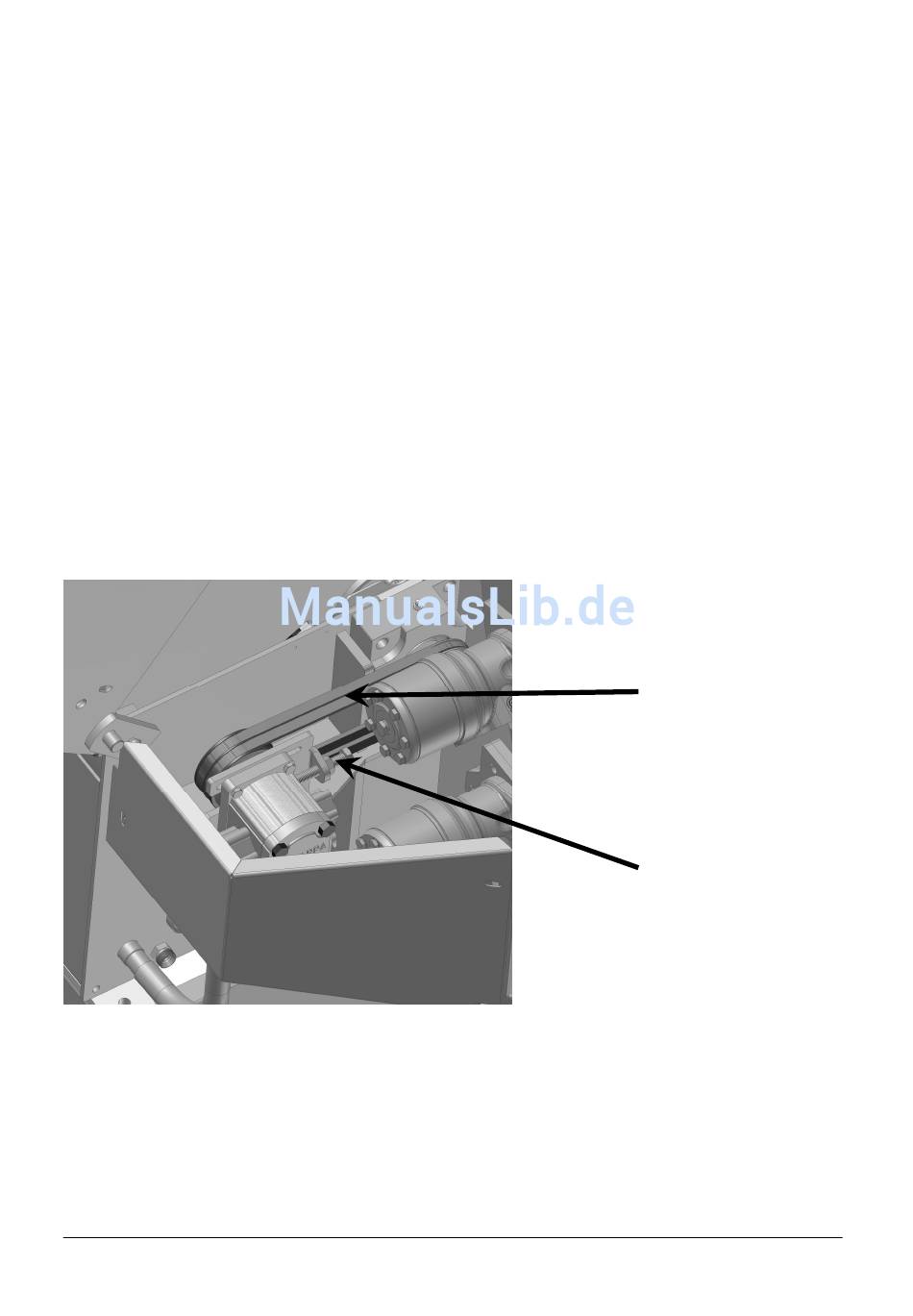

Abb. 19 Justieren der Riemenspannung
Nachdem die Keilriemen gespannt sind, den Rotor einige Male von Hand rotieren um zu sichern,
dass keine Gegenstände im Rotorgehäuse hinterlassen worden sind. Rotorgehäuse schließen und
Bolzen spannen (Abb. 15).
Linddana A/S . Ølholm Bygade 70 . DK-7160 Tørring . T +45 75 80 52 00 . tp@linddana.com . www.linddana.com
Betriebsanleitung: TP 200 vom 08.02.2016
Messpunkt für
Riemenspannung
Stellschraube
