20
Vorgehensweise:
Maschine und Triebkraft stoppen. Maschine von der Zapfwelle des Traktors abbauen. Durch einen
Blick auf das zweifarbige Ende der Welle kontrollieren, dass der Rotor ganz zum Stillstand
gekommen ist. Das Auswurfrohr so drehen, dass es vom Rotorgehäuse abgewendet ist (Abb. 6).
Die Bolzen, die die zwei Teile des Rotorgehäuses zusammenhalten, lösen und Rotorgehäuse
öffnen.
Rotor so lange drehen, bis die Rotorsperre in einem der Löcher des Rotors einrastet. Der Rotor ist
nun arretiert (Abb. 16). Darauf achten, dass die Finger nicht in die Nähe der Messer gelangen,
wenn der Rotor gedreht wird.

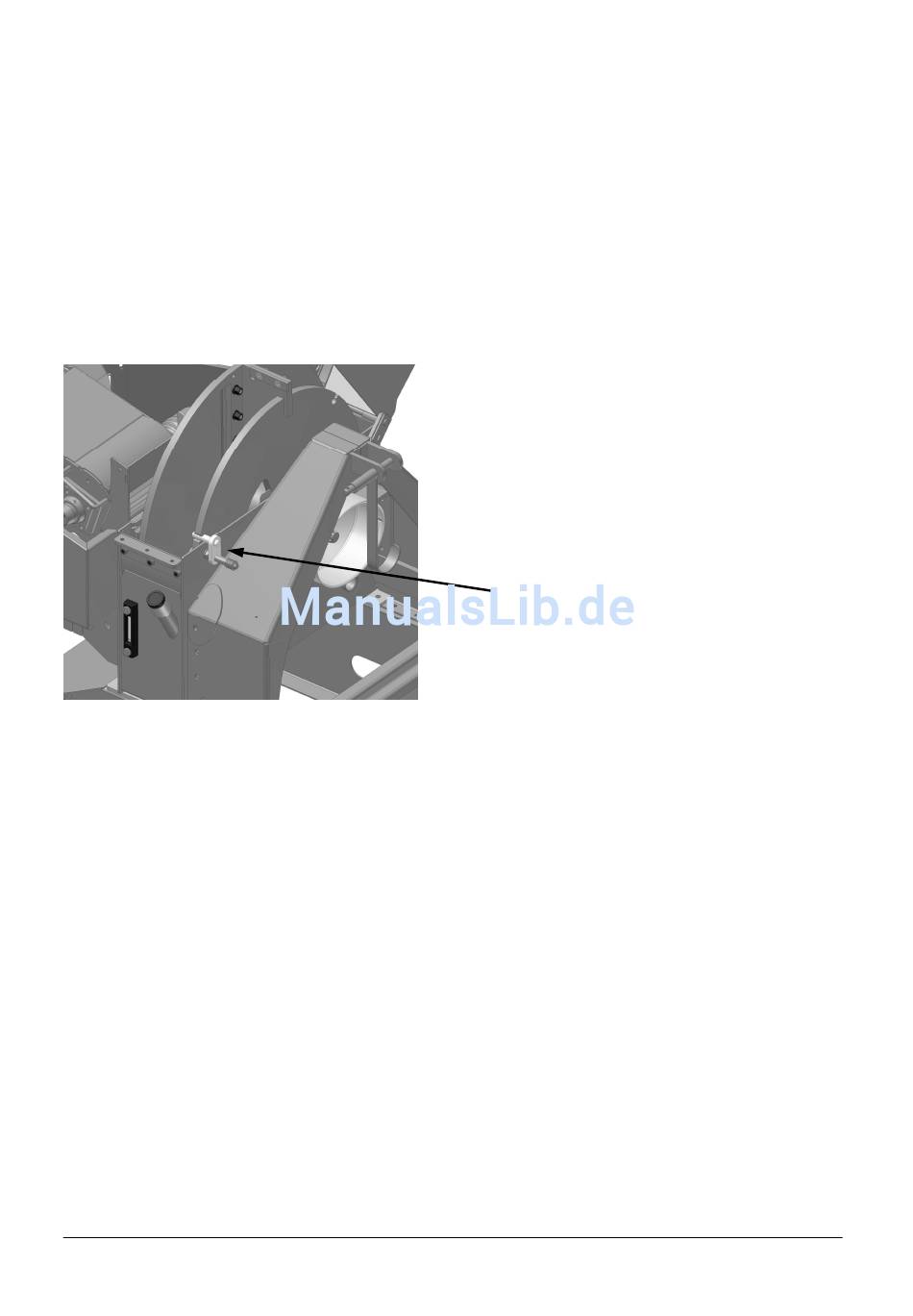

Rotorsperre
Abb. 16 Sperren des Rotors mit der Rotorsperre
Die drei Bolzen entfernen, die das Messer am Rotor festhalten. Messer und eventuell
Knickholzbrecher abbauen. Die Anlageflächen von Rotor und Messer sowie die Knickholzbrecher
müssen vor der Montage von Messer und Knickholzbrecher gründlich gereinigt werden. Bei der
Montage müssen die Bolzen leicht eingefettet sein (m = 0,125), dazu dünn fließendes Öl, WD 40
oder entsprechend verwenden. Kein Kupferfett, MoS
oder entsprechendes Niederfriktionsfett
2
benutzen.
Kontrollieren, dass der Abstand zwischen der Schneidekante und der Gegenschneide korrekt auf
0.5 – 0.9 mm eingestellt ist.
Die Bolzen müssen mit 95 Nm / 9,5 KPm gespannt werden. (Dazu einen Drehmomentschlüssel
verwenden, der im Werkzeugset enthalten ist. Das Werkzeugset ist als Sonderausrüstung
erhältlich.)
Nachdem die Messer ausgetauscht sind, den Rotor einige Male von Hand rotieren um zu sichern,
dass keine Gegenstände im Rotorgehäuse hinterlassen worden sind. Rotorgehäuse schließen und
Bolzen spannen (Abb. 15).
Linddana A/S . Ølholm Bygade 70 . DK-7160 Tørring . T +45 75 80 52 00 . tp@linddana.com . www.linddana.com
Ó Copyright 2008
Betriebsanleitung: TP 200 vom 08.02.2016
