5 RACCORDEMENT ÉLECTRIQUE
Pour traiter les signaux de mesure, il est possible de raccorder :
S
des amplificateurs à fréquence porteuse,
S
des amplificateurs à courant continu,
convenant aux systèmes de mesure à jauges d'extensométrie.
Les pesons sont livrés en technique six fils.
5.1

Raccordement en technique six fils

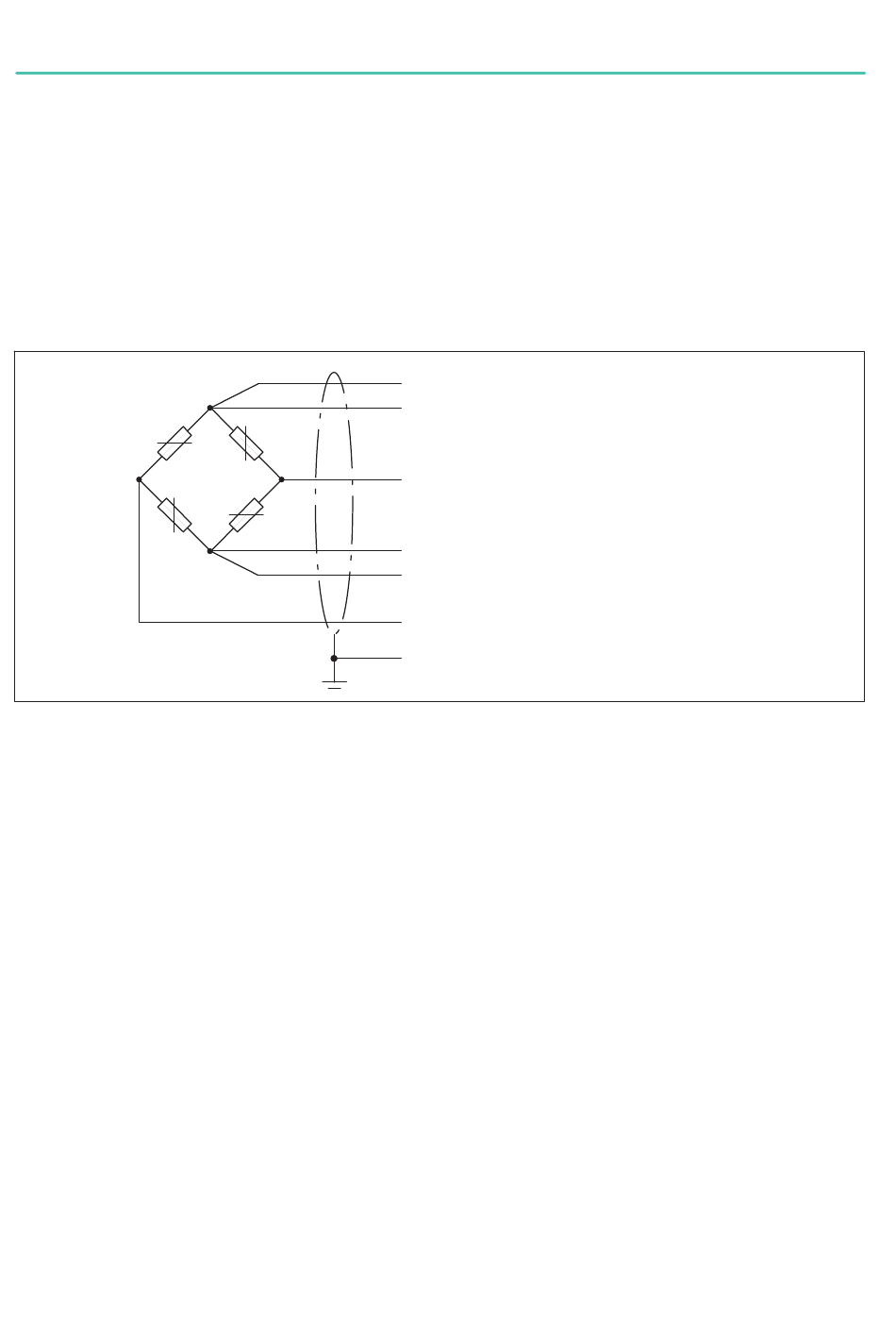

Fig. 5.1 Code de raccordement
Avec ce code de câblage, la tension de sortie de l'amplificateur de mesure est positive
lorsque le capteur est sollicité.
5.2

Raccordement en technique quatre fils

Lors du raccordement de capteurs en technique six fils à un amplificateur en technique
quatre fils, il est nécessaire de relier les fils de contre-réaction des capteurs aux fils de
tension d'alimentation correspondants : (+) avec (+) et (-) avec (-), voir Fig. 5.1. Cette
mesure réduit entre autres la résistance intrinsèque des fils de tension d'alimentation.
Toutefois, une perte de tension, liée à la résistance intrinsèque encore présente et non
compensée par la technique six fils, se produit sur tous les fils d'alimentation. La majeure
partie de cette perte peut être éliminée par un calibrage, cependant la partie dépendant
de la température reste.
10
gris Fil de contre-réaction (-)
noir Tension d'alimentation (-)
blanc Signal de mesure (+)
bleu Tension d'alimentation (+)
vert Fil de contre-réaction (+)
rouge Signal de mesure (-)
Blindage / fil de repère sur le boîtier
