9.5

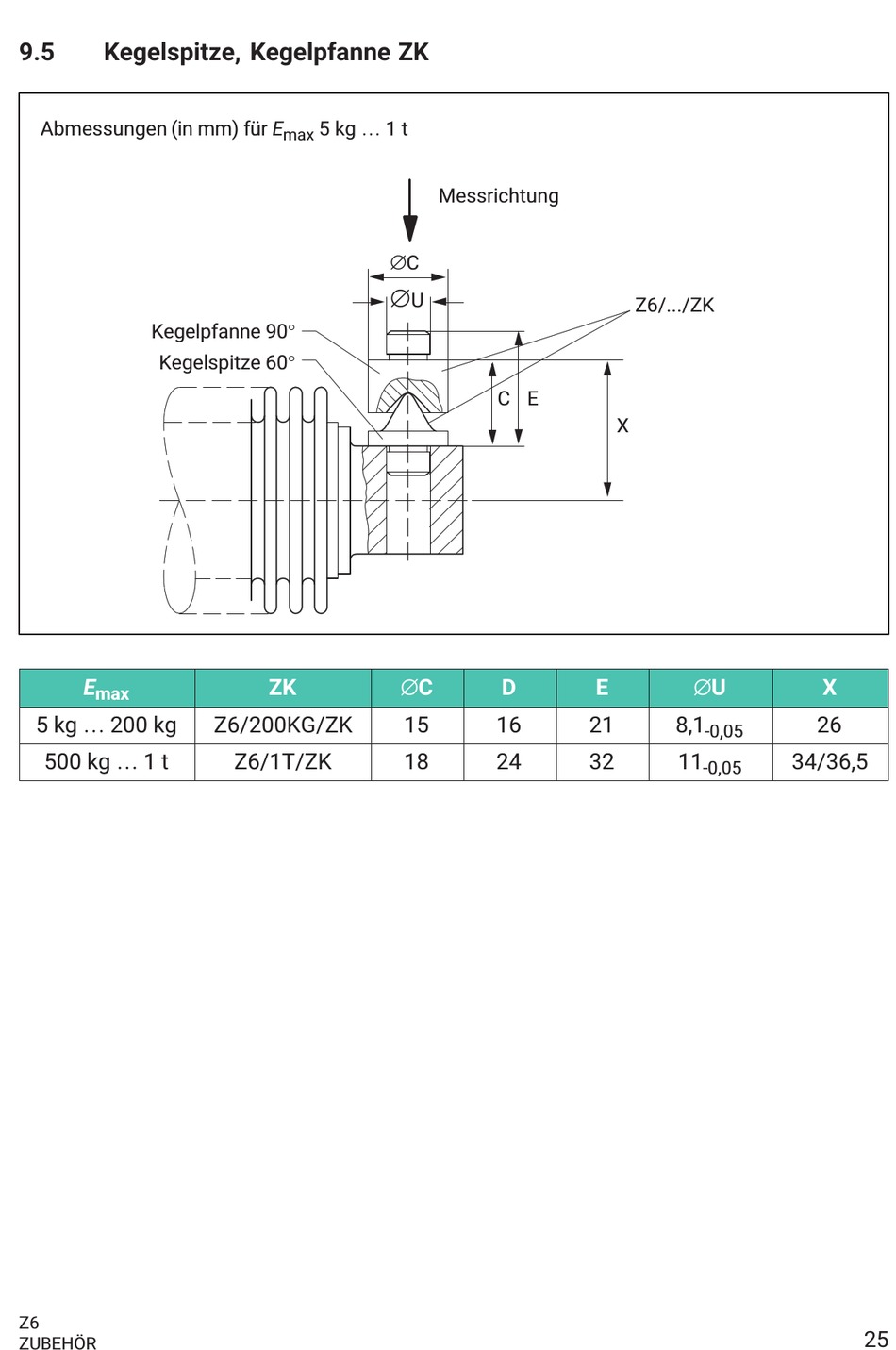

Kegelspitze, Kegelpfanne ZK

Abmessungen (in mm) für E
Kegelpfanne 90°
Kegelspitze 60°
E
max
5 kg ... 200 kg
500 kg ... 1 t
Z6
ZUBEHÖR
5 kg ... 1 t
max
ZK
Z6/200KG/ZK
Z6/1T/ZK
Messrichtung
∅C
∅
U
C E
jC
D
15 16
18 24
Z6/.../ZK
X
jU
E
21 8,1
‐0,05
32 11
‐0,05
X
26
34/36,5
25
