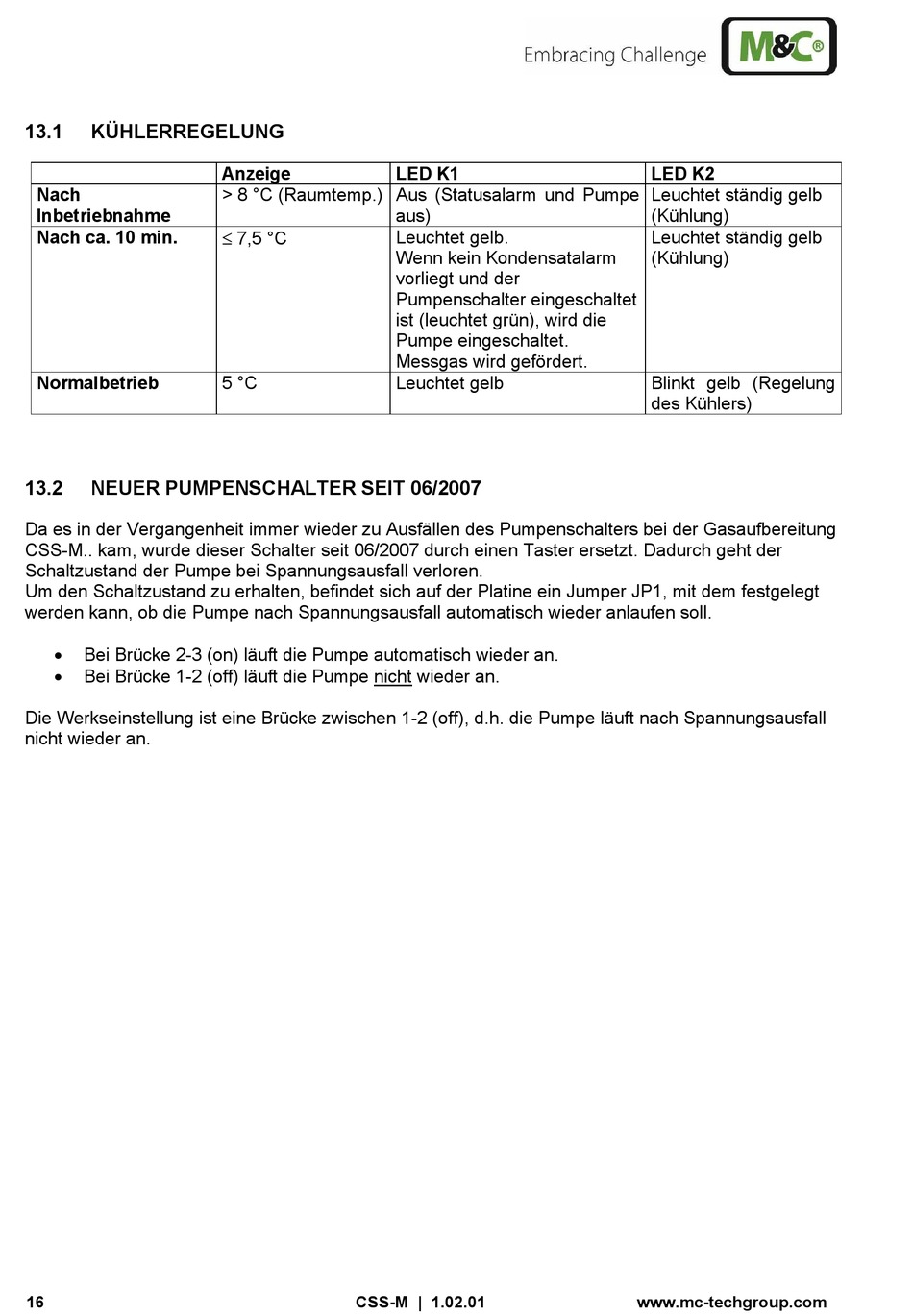

13.1 KÜHLERREGELUNG
Nach
Inbetriebnahme
Nach ca. 10 min.
Normalbetrieb
13.2

NEUER PUMPENSCHALTER SEIT 06/2007

Da es in der Vergangenheit immer wieder zu Ausfällen des Pumpenschalters bei der Gasaufbereitung
CSS-M.. kam, wurde dieser Schalter seit 06/2007 durch einen Taster ersetzt. Dadurch geht der
Schaltzustand der Pumpe bei Spannungsausfall verloren.
Um den Schaltzustand zu erhalten, befindet sich auf der Platine ein Jumper JP1, mit dem festgelegt
werden kann, ob die Pumpe nach Spannungsausfall automatisch wieder anlaufen soll.

Bei Brücke 2-3 (on) läuft die Pumpe automatisch wieder an.

Bei Brücke 1-2 (off) läuft die Pumpe nicht wieder an.
Die Werkseinstellung ist eine Brücke zwischen 1-2 (off), d.h. die Pumpe läuft nach Spannungsausfall
nicht wieder an.
16
Anzeige
> 8 °C (Raumtemp.) Aus (Statusalarm und Pumpe
 7,5 °C
5 °C
CSS-M | 1.02.01
LED K1
aus)
Leuchtet gelb.
Wenn kein Kondensatalarm
vorliegt und der
Pumpenschalter eingeschaltet
ist (leuchtet grün), wird die
Pumpe eingeschaltet.
Messgas wird gefördert.
Leuchtet gelb
LED K2
Leuchtet ständig gelb
(Kühlung)
Leuchtet ständig gelb
(Kühlung)
Blinkt gelb (Regelung
des Kühlers)
