Installation und Montage

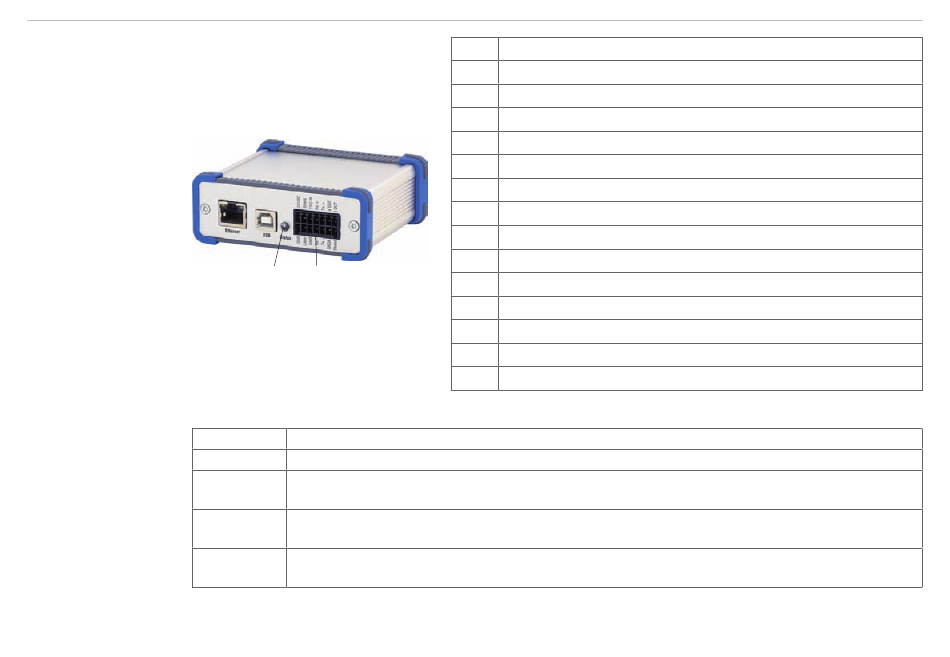

Abb. 4 Steckerbelegung Stiftleiste 14-polig (4), Typ WAGO
LED Farbe
aus
grün
orange
rot
Abb. 5 Beschreibung LED für Power und USB-Status (3)
C-Box
3
4
Beschreibung
Keine Spannungsversorgung (Power OFF)
Power ON, Datenausgabe an USB-Schnittstelle deaktiviert oder
Datenausgabe an USB-Schnittstelle aktiviert und Datenverkehr fehlerfrei
Power ON, Datenausgabe an USB-Schnittstelle aktiviert,
Datenverkehr fehlerhaft oder unterbrochen
Power ON, Datenausgabe an USB-Schnittstelle aktiviert,
USB-Kabel nicht angeschlossen oder Verbindung unterbrochen
Pin
Signal
1
Power-Anschluss für externe Spannungsversorgung
2
GND
3
Schirm
4
Laser-ON- (HTL)
5
Trigger IN (HTL)
6
GND
7
RS422 RxD+ / RS485 A1
8
RS422 RxD- / RS485 B1
9
RS422 TxD+ / RS485 A2
10
RS422 TxD- / RS485 B2
11
Analogausgang Spannung
12
GND Analog
13
Analogausgang Strom
14
Schirm
