Technisches Handbuch
Raumtemperaturregler [SCN-RT1xPx.01]

4.5.4 2-Punkt-Regler

Folgende Einstellmöglichkeiten stehen zur Verfügung (hier: Regelungsart „Heizen"):

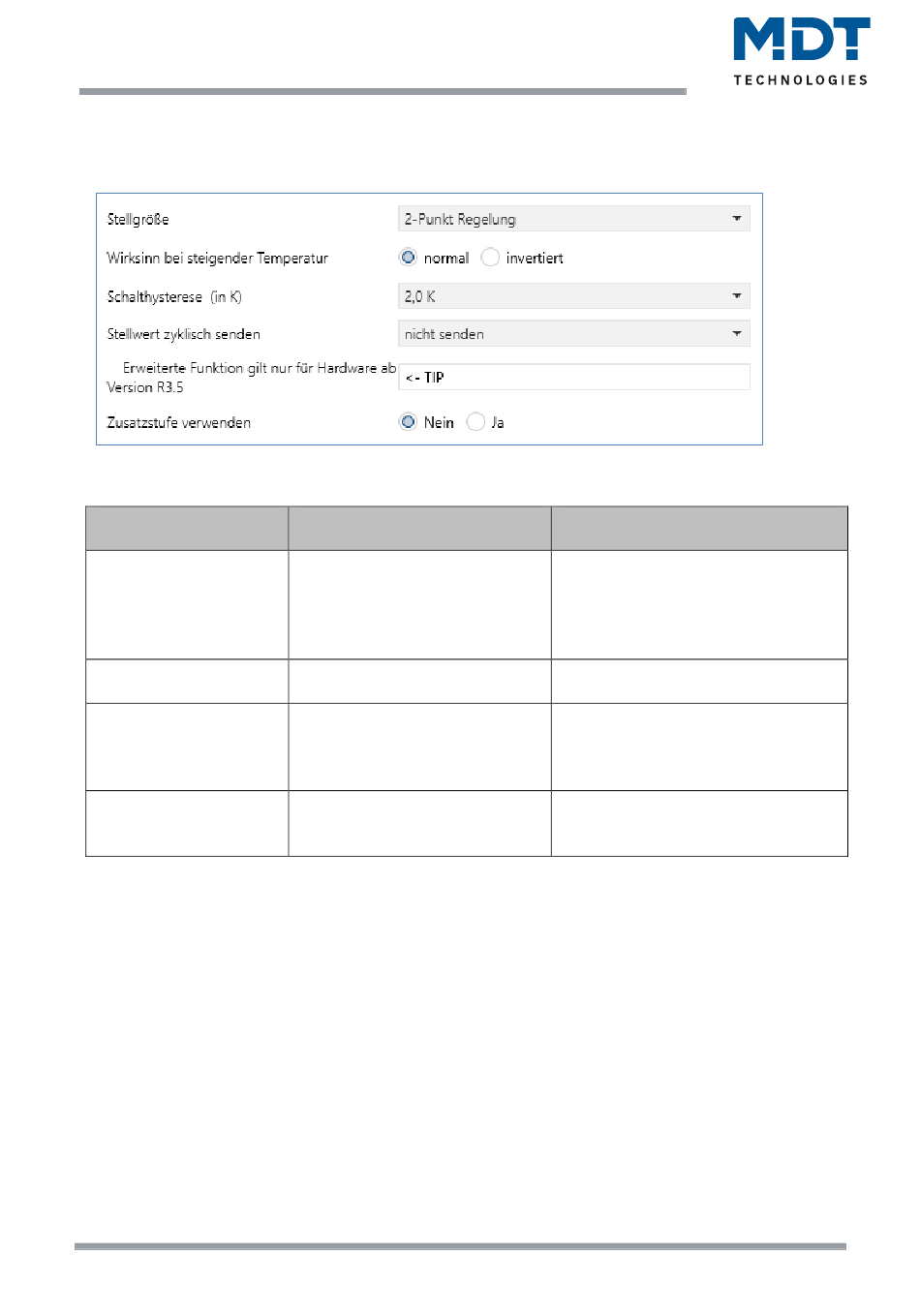

Abbildung 23: Einstellungen – 2-Punkt Regelung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die 2-Punkt Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Schalthysterese (in K)
Stellwert zyklisch senden
Zusatzstufe verwenden
Tabelle 36: Einstellungen – 2-Punkt Regelung
Der 2-Punkt Regler ist die einfachste Art der Regelung. Der Stellgröße werden lediglich die beiden
Zustände EIN oder AUS gesendet.
Der Regler schaltet die Stellgröße (z.B. Heizvorgang) bei Unterschreiten einer gewissen
Richttemperatur ein und bei Überschreiten einer gewissen Richttemperatur wieder aus.
Die Ein- und Ausschaltpunkte, also dort wo die Richttemperatur liegt, hängen von dem aktuell
eingestellten Sollwert sowie der eingestellten Schalthysterese ab.
Der 2-Punkt Regler findet seine Anwendung, wenn die Stellgröße nur zwei Zustände annehmen kann,
wie z.B. ein elektrothermisches Ventil.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Germany
33
Tel.: +49-2263-880 • knx@mdt.de • www.mdt.de
Wertebereich
[Standardwert]
▪ normal
▪ invertiert
0,5 K – 5,0 K
[2,0 K]
nicht senden, 1 min – 60 min
▪ Nein
▪ Ja
Kommentar
Gibt das Regelverhalten bei steigender
Temperatur an.
Details, siehe „4.5.5 Wirksinn".
Anpassung an stromlos geöffnete
Ventile.
Einstellung für oberen und unteren
Ein- und Ausschaltpunkt.
Aktivierung, ob der Stellwert zyklisch
gesendet werden soll.
Diese Funktion ist erst ab der
Hardware Revision R3.5 möglich.
Aktivierung einer zusätzlichen
Regelstufe möglich.
Nur verfügbar im Heizbetrieb.
