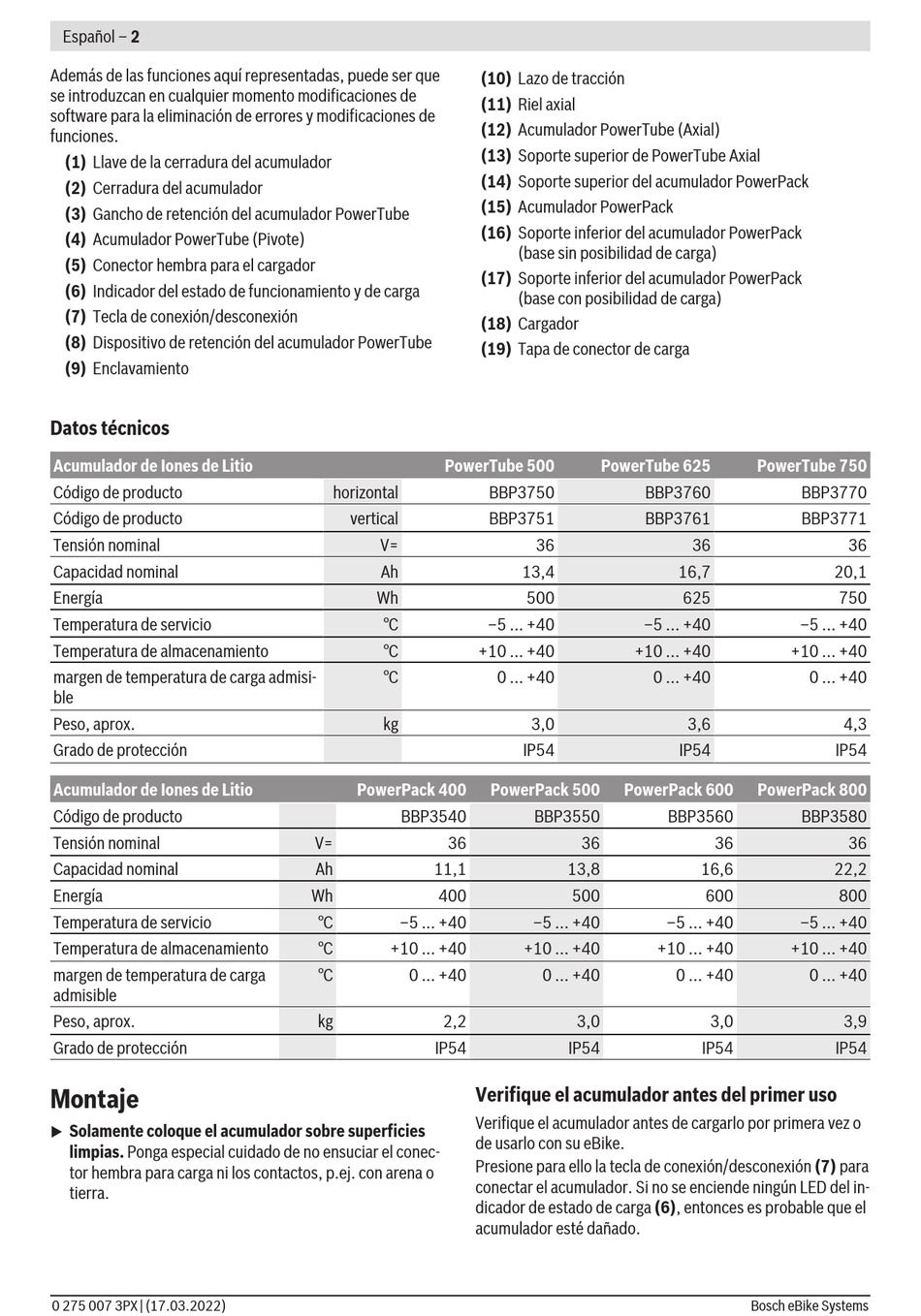

Español – 2
Además de las funciones aquí representadas, puede ser que
se introduzcan en cualquier momento modificaciones de
software para la eliminación de errores y modificaciones de
funciones.
(1) Llave de la cerradura del acumulador
(2) Cerradura del acumulador
(3) Gancho de retención del acumulador PowerTube
(4) Acumulador PowerTube (Pivote)
(5) Conector hembra para el cargador
(6) Indicador del estado de funcionamiento y de carga
(7) Tecla de conexión/desconexión
(8) Dispositivo de retención del acumulador PowerTube
(9) Enclavamiento
Datos técnicos
Acumulador de Iones de Litio
Código de producto
Código de producto
Tensión nominal
Capacidad nominal
Energía
Temperatura de servicio
Temperatura de almacenamiento
margen de temperatura de carga admisi-
ble
Peso, aprox.
Grado de protección
Acumulador de Iones de Litio
Código de producto
Tensión nominal
Capacidad nominal
Energía
Temperatura de servicio
Temperatura de almacenamiento
margen de temperatura de carga
admisible
Peso, aprox.
Grado de protección
Montaje
Solamente coloque el acumulador sobre superficies
u
limpias. Ponga especial cuidado de no ensuciar el conec-
tor hembra para carga ni los contactos, p.ej. con arena o
tierra.
0 275 007 3PX | (17.03.2022)
(10) Lazo de tracción
(11) Riel axial
(12) Acumulador PowerTube (Axial)
(13) Soporte superior de PowerTube Axial
(14) Soporte superior del acumulador PowerPack
(15) Acumulador PowerPack
(16) Soporte inferior del acumulador PowerPack
(17) Soporte inferior del acumulador PowerPack
(18) Cargador
(19) Tapa de conector de carga
PowerTube 500
horizontal
vertical
V=
Ah
Wh
°C
°C +10 ... +40
°C
kg
PowerPack 400
BBP3540
V= 36
Ah 11,1
Wh 400
°C –5 ... +40
°C +10 ... +40
°C 0 ... +40
kg 2,2
IP54
Verifique el acumulador antes del primer uso
Verifique el acumulador antes de cargarlo por primera vez o
de usarlo con su eBike.
Presione para ello la tecla de conexión/desconexión (7) para
conectar el acumulador. Si no se enciende ningún LED del in-
dicador de estado de carga (6), entonces es probable que el
acumulador esté dañado.
(base sin posibilidad de carga)
(base con posibilidad de carga)
PowerTube 625
BBP3750 BBP3760
BBP3751 BBP3761
36
13,4
500
–5 ... +40 –5 ... +40
+10 ... +40
0 ... +40 0 ... +40
3,0
IP54
PowerPack 500 PowerPack 600
BBP3550
36
13,8
500
–5 ... +40
+10 ... +40 +10 ... +40
0 ... +40
3,0
IP54
PowerTube 750
BBP3770
BBP3771
36
16,7 20,1
625 750
–5 ... +40
+10 ... +40
0 ... +40
3,6
IP54 IP54
PowerPack 800
BBP3560 BBP3580
36
16,6 22,2
600 800
–5 ... +40 –5 ... +40
+10 ... +40
0 ... +40 0 ... +40
3,0
IP54 IP54
Bosch eBike Systems
36
4,3
36
3,9
