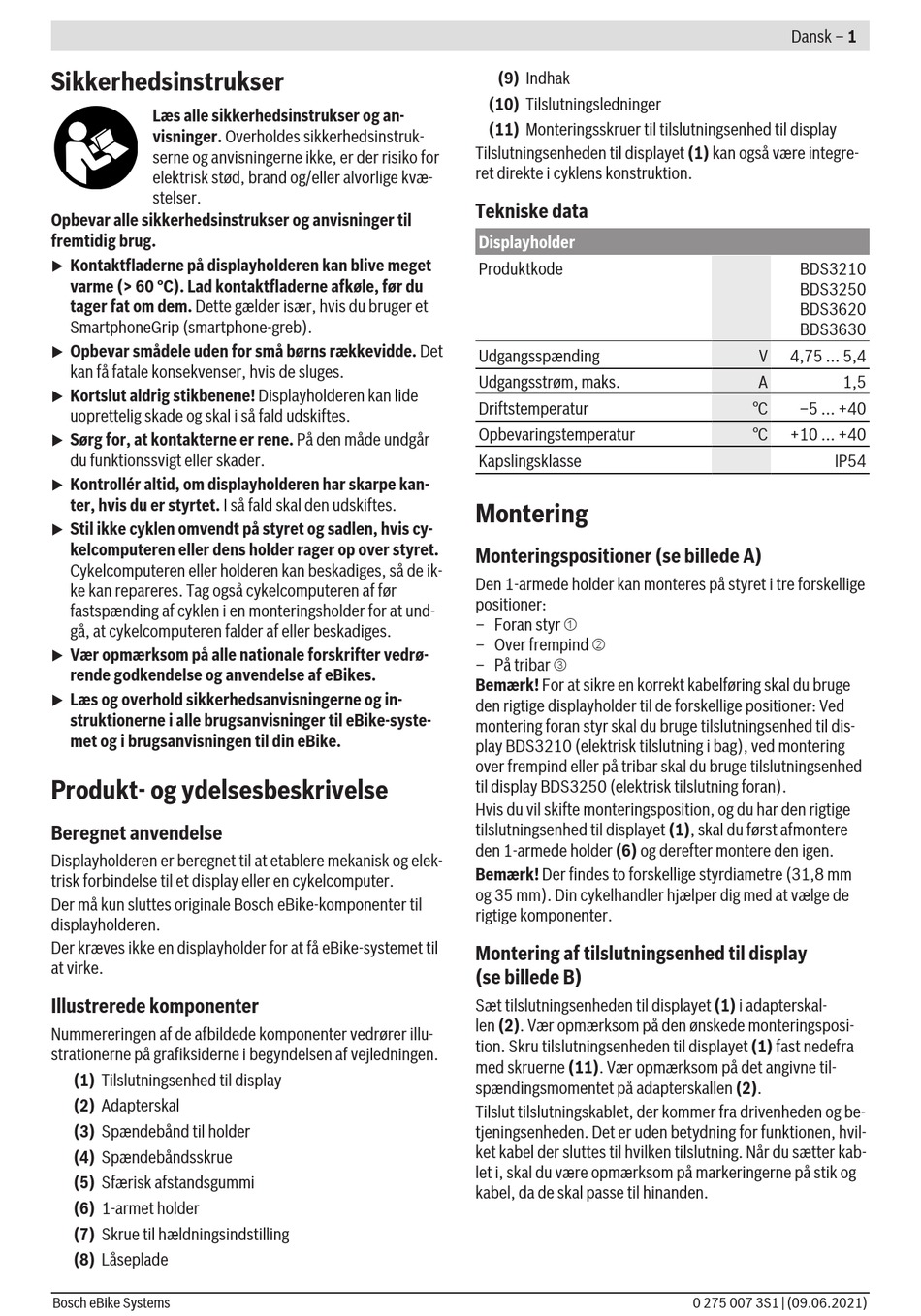

Sikkerhedsinstrukser
Læs alle sikkerhedsinstrukser og an-
visninger. Overholdes sikkerhedsinstruk-
serne og anvisningerne ikke, er der risiko for
elektrisk stød, brand og/eller alvorlige kvæ-
stelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til
fremtidig brug.
Kontaktfladerne på displayholderen kan blive meget
u
varme (> 60 °C). Lad kontaktfladerne afkøle, før du
tager fat om dem. Dette gælder især, hvis du bruger et
SmartphoneGrip (smartphone-greb).
Opbevar smådele uden for små børns rækkevidde. Det
u
kan få fatale konsekvenser, hvis de sluges.
Kortslut aldrig stikbenene! Displayholderen kan lide
u
uoprettelig skade og skal i så fald udskiftes.
Sørg for, at kontakterne er rene. På den måde undgår
u
du funktionssvigt eller skader.
Kontrollér altid, om displayholderen har skarpe kan-
u
ter, hvis du er styrtet. I så fald skal den udskiftes.
Stil ikke cyklen omvendt på styret og sadlen, hvis cy-
u
kelcomputeren eller dens holder rager op over styret.
Cykelcomputeren eller holderen kan beskadiges, så de ik-
ke kan repareres. Tag også cykelcomputeren af før
fastspænding af cyklen i en monteringsholder for at und-
gå, at cykelcomputeren falder af eller beskadiges.
Vær opmærksom på alle nationale forskrifter vedrø-
u
rende godkendelse og anvendelse af eBikes.
Læs og overhold sikkerhedsanvisningerne og in-
u
struktionerne i alle brugsanvisninger til eBike-syste-
met og i brugsanvisningen til din eBike.

Produkt- og ydelsesbeskrivelse

Beregnet anvendelse
Displayholderen er beregnet til at etablere mekanisk og elek-
trisk forbindelse til et display eller en cykelcomputer.
Der må kun sluttes originale Bosch eBike-komponenter til
displayholderen.
Der kræves ikke en displayholder for at få eBike-systemet til
at virke.
Illustrerede komponenter
Nummereringen af de afbildede komponenter vedrører illu-
strationerne på grafiksiderne i begyndelsen af vejledningen.
(1) Tilslutningsenhed til display
(2) Adapterskal
(3) Spændebånd til holder
(4) Spændebåndsskrue
(5) Sfærisk afstandsgummi
(6) 1-armet holder
(7) Skrue til hældningsindstilling
(8) Låseplade
Bosch eBike Systems
(9) Indhak
(10) Tilslutningsledninger
(11) Monteringsskruer til tilslutningsenhed til display
Tilslutningsenheden til displayet (1) kan også være integre-
ret direkte i cyklens konstruktion.
Tekniske data
Displayholder
Produktkode
Udgangsspænding
Udgangsstrøm, maks.
Driftstemperatur
Opbevaringstemperatur
Kapslingsklasse
Montering
Monteringspositioner (se billede A)
Den 1-armede holder kan monteres på styret i tre forskellige
positioner:
– Foran styr ➀
– Over frempind ➁
– På tribar ➂
Bemærk! For at sikre en korrekt kabelføring skal du bruge
den rigtige displayholder til de forskellige positioner: Ved
montering foran styr skal du bruge tilslutningsenhed til dis-
play BDS3210 (elektrisk tilslutning i bag), ved montering
over frempind eller på tribar skal du bruge tilslutningsenhed
til display BDS3250 (elektrisk tilslutning foran).
Hvis du vil skifte monteringsposition, og du har den rigtige
tilslutningsenhed til displayet (1), skal du først afmontere
den 1-armede holder (6) og derefter montere den igen.
Bemærk! Der findes to forskellige styrdiametre (31,8 mm
og 35 mm). Din cykelhandler hjælper dig med at vælge de
rigtige komponenter.
Montering af tilslutningsenhed til display
(se billede B)
Sæt tilslutningsenheden til displayet (1) i adapterskal-
len (2). Vær opmærksom på den ønskede monteringsposi-
tion. Skru tilslutningsenheden til displayet (1) fast nedefra
med skruerne (11). Vær opmærksom på det angivne til-
spændingsmomentet på adapterskallen (2).
Tilslut tilslutningskablet, der kommer fra drivenheden og be-
tjeningsenheden. Det er uden betydning for funktionen, hvil-
ket kabel der sluttes til hvilken tilslutning. Når du sætter kab-
let i, skal du være opmærksom på markeringerne på stik og
kabel, da de skal passe til hinanden.
Dansk – 1
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75 ... 5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP54
0 275 007 3S1 | (09.06.2021)
