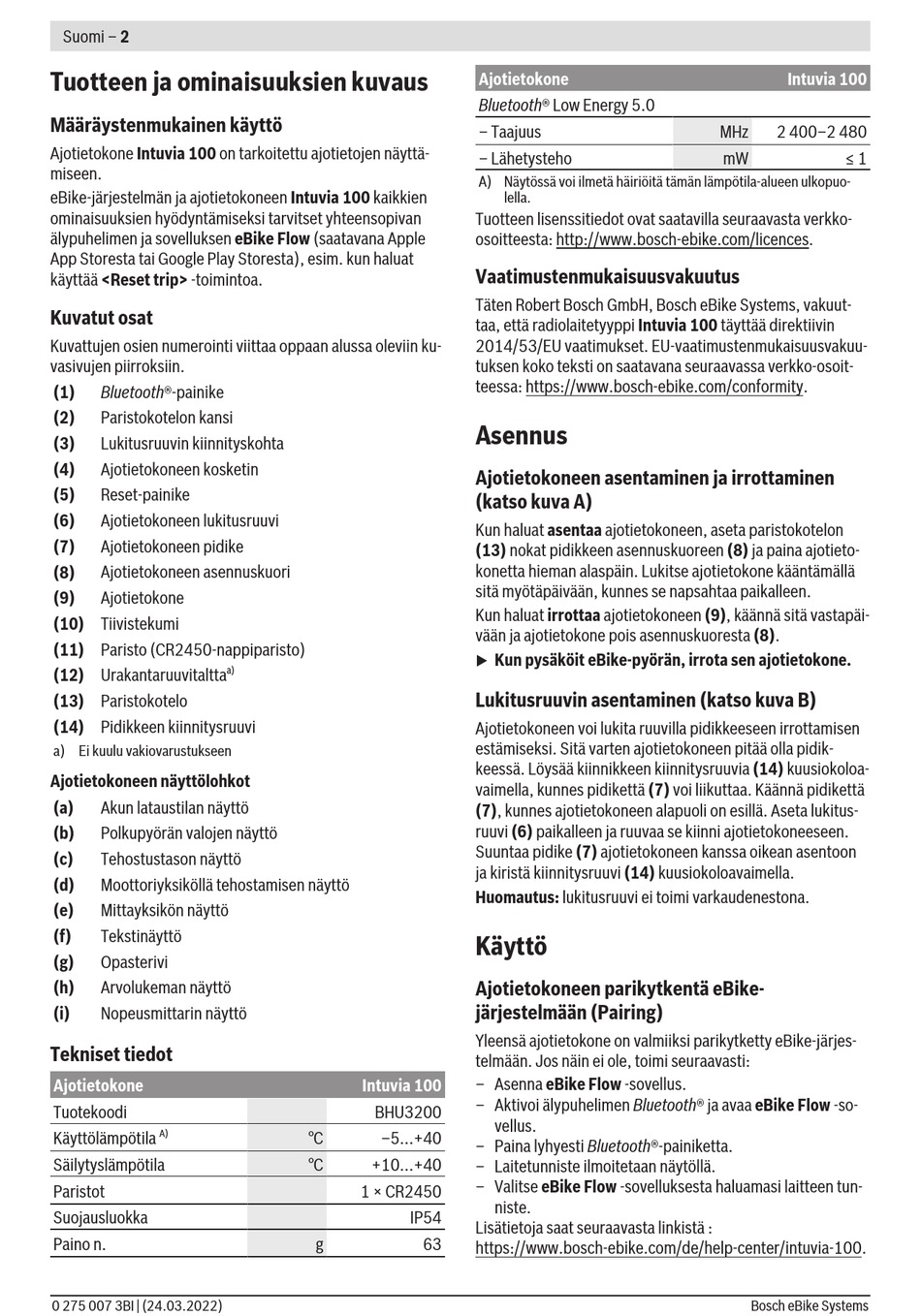

Suomi – 2
Tuotteen ja ominaisuuksien kuvaus
Määräystenmukainen käyttö
Ajotietokone Intuvia 100 on tarkoitettu ajotietojen näyttä-
miseen.
eBike-järjestelmän ja ajotietokoneen Intuvia 100 kaikkien
ominaisuuksien hyödyntämiseksi tarvitset yhteensopivan
älypuhelimen ja sovelluksen eBike Flow (saatavana Apple
App Storesta tai Google Play Storesta), esim. kun haluat
käyttää <Reset trip> -toimintoa.
Kuvatut osat
Kuvattujen osien numerointi viittaa oppaan alussa oleviin ku-
vasivujen piirroksiin.
Bluetooth®-painike
(1)
(2) Paristokotelon kansi
(3) Lukitusruuvin kiinnityskohta
(4) Ajotietokoneen kosketin
(5) Reset-painike
(6) Ajotietokoneen lukitusruuvi
(7) Ajotietokoneen pidike
(8) Ajotietokoneen asennuskuori
(9) Ajotietokone
(10) Tiivistekumi
(11) Paristo (CR2450-nappiparisto)
(12) Urakantaruuvitaltta
(13) Paristokotelo
(14) Pidikkeen kiinnitysruuvi
a) Ei kuulu vakiovarustukseen
Ajotietokoneen näyttölohkot
(a) Akun lataustilan näyttö
(b) Polkupyörän valojen näyttö
(c) Tehostustason näyttö
(d) Moottoriyksiköllä tehostamisen näyttö
(e) Mittayksikön näyttö
(f) Tekstinäyttö
(g) Opasterivi
(h) Arvolukeman näyttö
(i) Nopeusmittarin näyttö
Tekniset tiedot
Ajotietokone
Tuotekoodi
A)
Käyttölämpötila
Säilytyslämpötila
Paristot
Suojausluokka
Paino n.
0 275 007 3BI | (24.03.2022)
a)
Intuvia 100
BHU3200
°C –5...+40
°C +10...+40
1 × CR2450
g
Ajotietokone
Bluetooth® Low Energy 5.0
– Taajuus
– Lähetysteho
A) Näytössä voi ilmetä häiriöitä tämän lämpötila-alueen ulkopuo-
lella.
Tuotteen lisenssitiedot ovat saatavilla seuraavasta verkko-
osoitteesta: http://www.bosch-ebike.com/licences.
Vaatimustenmukaisuusvakuutus
Täten Robert Bosch GmbH, Bosch eBike Systems, vakuut-
taa, että radiolaitetyyppi Intuvia 100 täyttää direktiivin
2014/53/EU vaatimukset. EU-vaatimustenmukaisuusvakuu-
tuksen koko teksti on saatavana seuraavassa verkko-osoit-
teessa: https://www.bosch-ebike.com/conformity.
Asennus
Ajotietokoneen asentaminen ja irrottaminen
(katso kuva A)
Kun haluat asentaa ajotietokoneen, aseta paristokotelon
(13) nokat pidikkeen asennuskuoreen (8) ja paina ajotieto-
konetta hieman alaspäin. Lukitse ajotietokone kääntämällä
sitä myötäpäivään, kunnes se napsahtaa paikalleen.
Kun haluat irrottaa ajotietokoneen (9), käännä sitä vastapäi-
vään ja ajotietokone pois asennuskuoresta (8).
Kun pysäköit eBike-pyörän, irrota sen ajotietokone.
u
Lukitusruuvin asentaminen (katso kuva B)
Ajotietokoneen voi lukita ruuvilla pidikkeeseen irrottamisen
estämiseksi. Sitä varten ajotietokoneen pitää olla pidik-
keessä. Löysää kiinnikkeen kiinnitysruuvia (14) kuusiokoloa-
vaimella, kunnes pidikettä (7) voi liikuttaa. Käännä pidikettä
(7), kunnes ajotietokoneen alapuoli on esillä. Aseta lukitus-
ruuvi (6) paikalleen ja ruuvaa se kiinni ajotietokoneeseen.
Suuntaa pidike (7) ajotietokoneen kanssa oikean asentoon
ja kiristä kiinnitysruuvi (14) kuusiokoloavaimella.
Huomautus: lukitusruuvi ei toimi varkaudenestona.
Käyttö
Ajotietokoneen parikytkentä eBike-
järjestelmään (Pairing)
Yleensä ajotietokone on valmiiksi parikytketty eBike-järjes-
telmään. Jos näin ei ole, toimi seuraavasti:
– Asenna eBike Flow -sovellus.
– Aktivoi älypuhelimen Bluetooth® ja avaa eBike Flow -so-
vellus.
– Paina lyhyesti Bluetooth®-painiketta.
– Laitetunniste ilmoitetaan näytöllä.
– Valitse eBike Flow -sovelluksesta haluamasi laitteen tun-
niste.
IP54
Lisätietoja saat seuraavasta linkistä :
63
https://www.bosch-ebike.com/de/help-center/intuvia-100.
Intuvia 100
MHz 2 400–2 480
mW ≤ 1
