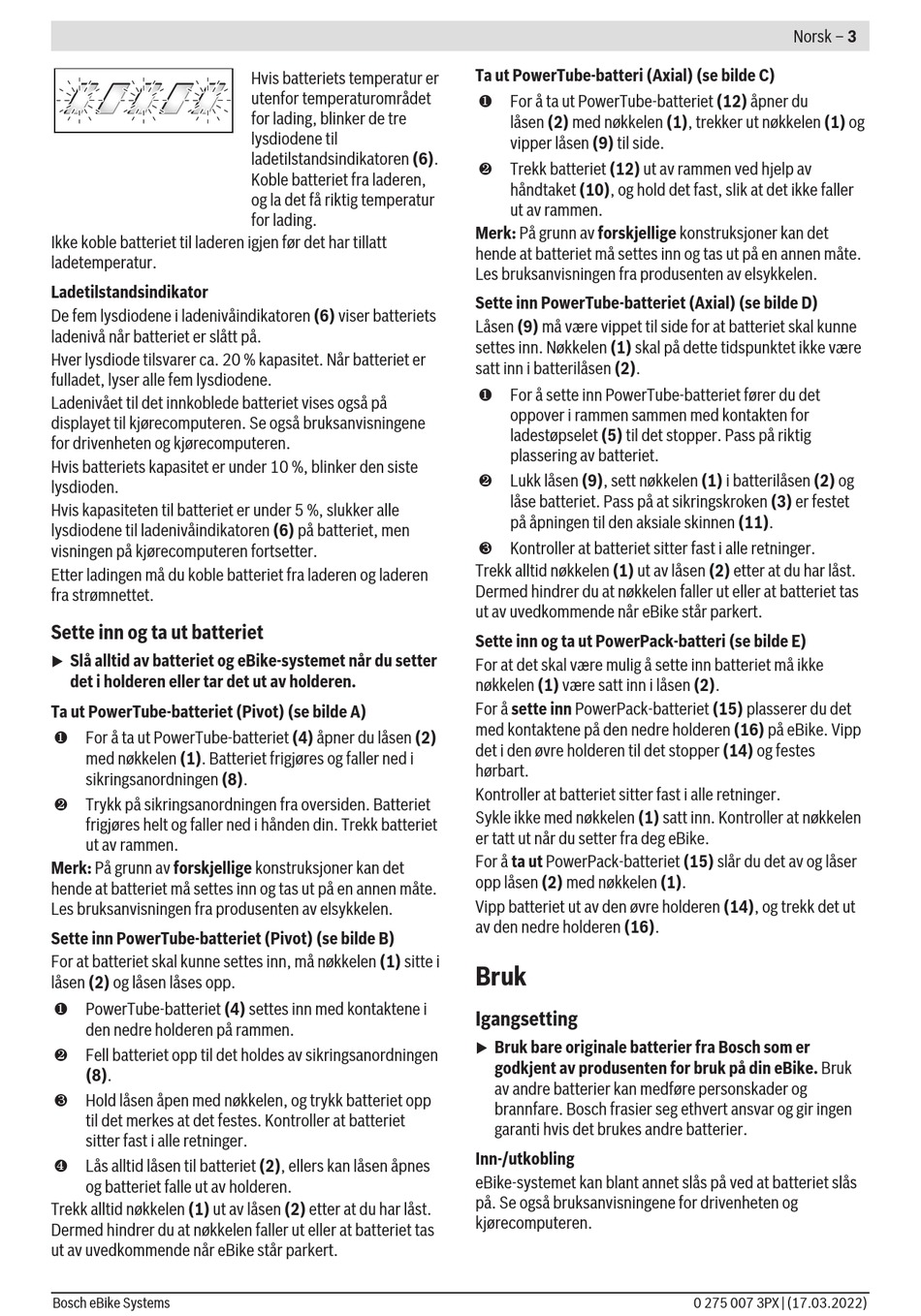

Ikke koble batteriet til laderen igjen før det har tillatt
ladetemperatur.
Ladetilstandsindikator
De fem lysdiodene i ladenivåindikatoren (6) viser batteriets
ladenivå når batteriet er slått på.
Hver lysdiode tilsvarer ca. 20 % kapasitet. Når batteriet er
fulladet, lyser alle fem lysdiodene.
Ladenivået til det innkoblede batteriet vises også på
displayet til kjørecomputeren. Se også bruksanvisningene
for drivenheten og kjørecomputeren.
Hvis batteriets kapasitet er under 10 %, blinker den siste
lysdioden.
Hvis kapasiteten til batteriet er under 5 %, slukker alle
lysdiodene til ladenivåindikatoren (6) på batteriet, men
visningen på kjørecomputeren fortsetter.
Etter ladingen må du koble batteriet fra laderen og laderen
fra strømnettet.
Sette inn og ta ut batteriet
Slå alltid av batteriet og eBike-systemet når du setter
u
det i holderen eller tar det ut av holderen.
Ta ut PowerTube-batteriet (Pivot) (se bilde A)
❶ For å ta ut PowerTube-batteriet (4) åpner du låsen (2)
med nøkkelen (1). Batteriet frigjøres og faller ned i
sikringsanordningen (8).
❷ Trykk på sikringsanordningen fra oversiden. Batteriet
frigjøres helt og faller ned i hånden din. Trekk batteriet
ut av rammen.
Merk: På grunn av forskjellige konstruksjoner kan det
hende at batteriet må settes inn og tas ut på en annen måte.
Les bruksanvisningen fra produsenten av elsykkelen.
Sette inn PowerTube-batteriet (Pivot) (se bilde B)
For at batteriet skal kunne settes inn, må nøkkelen (1) sitte i
låsen (2) og låsen låses opp.
❶ PowerTube-batteriet (4) settes inn med kontaktene i
den nedre holderen på rammen.
❷ Fell batteriet opp til det holdes av sikringsanordningen
(8).
❸ Hold låsen åpen med nøkkelen, og trykk batteriet opp
til det merkes at det festes. Kontroller at batteriet
sitter fast i alle retninger.
❹ Lås alltid låsen til batteriet (2), ellers kan låsen åpnes
og batteriet falle ut av holderen.
Trekk alltid nøkkelen (1) ut av låsen (2) etter at du har låst.
Dermed hindrer du at nøkkelen faller ut eller at batteriet tas
ut av uvedkommende når eBike står parkert.
Bosch eBike Systems
Hvis batteriets temperatur er
utenfor temperaturområdet
for lading, blinker de tre
lysdiodene til
ladetilstandsindikatoren (6).
Koble batteriet fra laderen,
og la det få riktig temperatur
for lading.
Ta ut PowerTube-batteri (Axial) (se bilde C)
❶ For å ta ut PowerTube-batteriet (12) åpner du
låsen (2) med nøkkelen (1), trekker ut nøkkelen (1) og
vipper låsen (9) til side.
❷ Trekk batteriet (12) ut av rammen ved hjelp av
håndtaket (10), og hold det fast, slik at det ikke faller
ut av rammen.
Merk: På grunn av forskjellige konstruksjoner kan det
hende at batteriet må settes inn og tas ut på en annen måte.
Les bruksanvisningen fra produsenten av elsykkelen.
Sette inn PowerTube-batteriet (Axial) (se bilde D)
Låsen (9) må være vippet til side for at batteriet skal kunne
settes inn. Nøkkelen (1) skal på dette tidspunktet ikke være
satt inn i batterilåsen (2).
❶ For å sette inn PowerTube-batteriet fører du det
oppover i rammen sammen med kontakten for
ladestøpselet (5) til det stopper. Pass på riktig
plassering av batteriet.
❷ Lukk låsen (9), sett nøkkelen (1) i batterilåsen (2) og
låse batteriet. Pass på at sikringskroken (3) er festet
på åpningen til den aksiale skinnen (11).
❸ Kontroller at batteriet sitter fast i alle retninger.
Trekk alltid nøkkelen (1) ut av låsen (2) etter at du har låst.
Dermed hindrer du at nøkkelen faller ut eller at batteriet tas
ut av uvedkommende når eBike står parkert.
Sette inn og ta ut PowerPack-batteri (se bilde E)
For at det skal være mulig å sette inn batteriet må ikke
nøkkelen (1) være satt inn i låsen (2).
For å sette inn PowerPack-batteriet (15) plasserer du det
med kontaktene på den nedre holderen (16) på eBike. Vipp
det i den øvre holderen til det stopper (14) og festes
hørbart.
Kontroller at batteriet sitter fast i alle retninger.
Sykle ikke med nøkkelen (1) satt inn. Kontroller at nøkkelen
er tatt ut når du setter fra deg eBike.
For å ta ut PowerPack-batteriet (15) slår du det av og låser
opp låsen (2) med nøkkelen (1).
Vipp batteriet ut av den øvre holderen (14), og trekk det ut
av den nedre holderen (16).
Bruk
Igangsetting
Bruk bare originale batterier fra Bosch som er
u
godkjent av produsenten for bruk på din eBike. Bruk
av andre batterier kan medføre personskader og
brannfare. Bosch frasier seg ethvert ansvar og gir ingen
garanti hvis det brukes andre batterier.
Inn-/utkobling
eBike-systemet kan blant annet slås på ved at batteriet slås
på. Se også bruksanvisningene for drivenheten og
kjørecomputeren.
