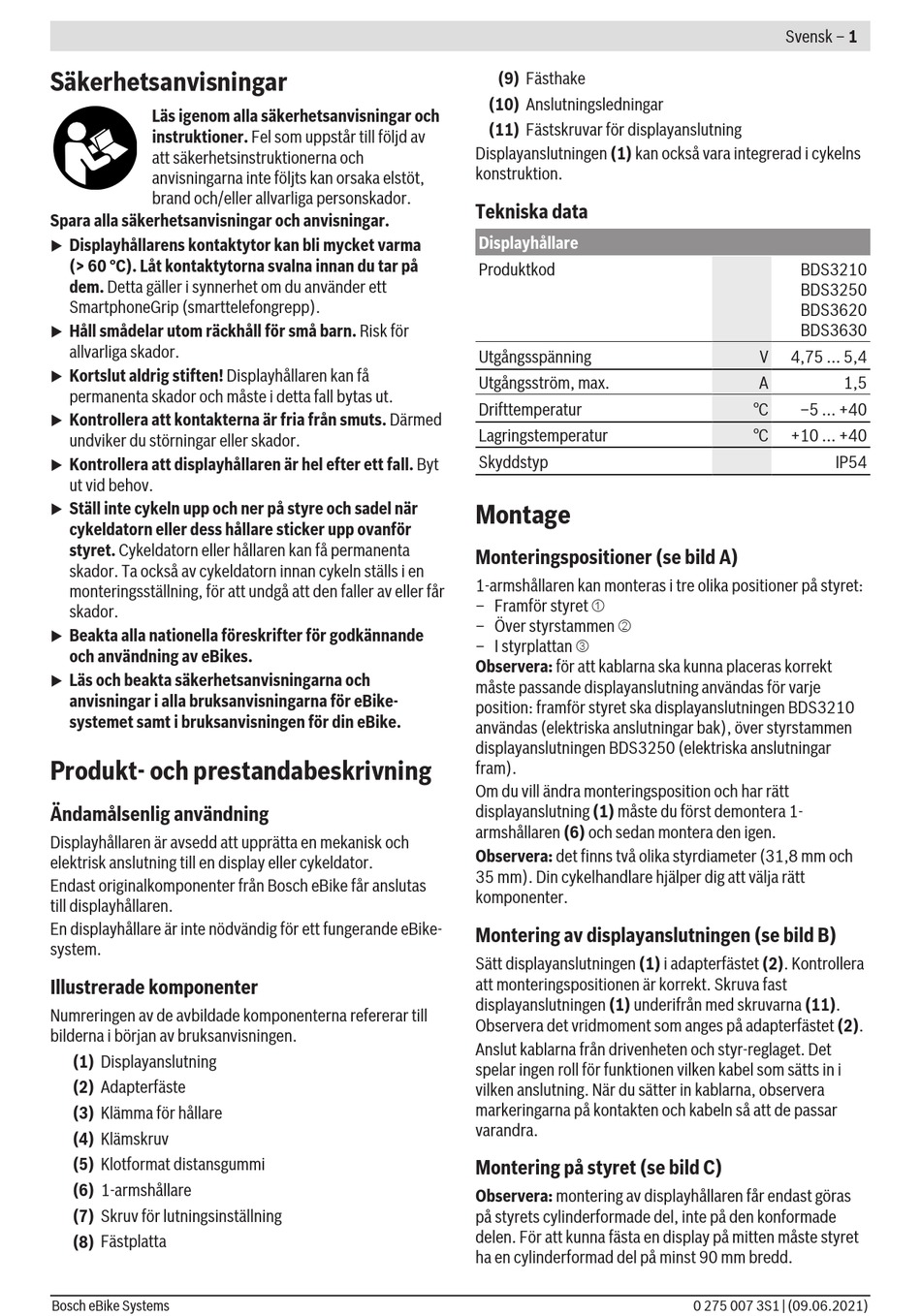

Säkerhetsanvisningar
Läs igenom alla säkerhetsanvisningar och
instruktioner. Fel som uppstår till följd av
att säkerhetsinstruktionerna och
anvisningarna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.
Spara alla säkerhetsanvisningar och anvisningar.
Displayhållarens kontaktytor kan bli mycket varma
u
(> 60 °C). Låt kontaktytorna svalna innan du tar på
dem. Detta gäller i synnerhet om du använder ett
SmartphoneGrip (smarttelefongrepp).
Håll smådelar utom räckhåll för små barn. Risk för
u
allvarliga skador.
Kortslut aldrig stiften! Displayhållaren kan få
u
permanenta skador och måste i detta fall bytas ut.
Kontrollera att kontakterna är fria från smuts. Därmed
u
undviker du störningar eller skador.
Kontrollera att displayhållaren är hel efter ett fall. Byt
u
ut vid behov.
Ställ inte cykeln upp och ner på styre och sadel när
u
cykeldatorn eller dess hållare sticker upp ovanför
styret. Cykeldatorn eller hållaren kan få permanenta
skador. Ta också av cykeldatorn innan cykeln ställs i en
monteringsställning, för att undgå att den faller av eller får
skador.
Beakta alla nationella föreskrifter för godkännande
u
och användning av eBikes.
Läs och beakta säkerhetsanvisningarna och
u
anvisningar i alla bruksanvisningarna för eBike-
systemet samt i bruksanvisningen för din eBike.
Produkt- och prestandabeskrivning
Ändamålsenlig användning
Displayhållaren är avsedd att upprätta en mekanisk och
elektrisk anslutning till en display eller cykeldator.
Endast originalkomponenter från Bosch eBike får anslutas
till displayhållaren.
En displayhållare är inte nödvändig för ett fungerande eBike-
system.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till
bilderna i början av bruksanvisningen.
(1) Displayanslutning
(2) Adapterfäste
(3) Klämma för hållare
(4) Klämskruv
(5) Klotformat distansgummi
(6) 1-armshållare
(7) Skruv för lutningsinställning
(8) Fästplatta
Bosch eBike Systems
(9) Fästhake
(10) Anslutningsledningar
(11) Fästskruvar för displayanslutning
Displayanslutningen (1) kan också vara integrerad i cykelns
konstruktion.
Tekniska data
Displayhållare
Produktkod
Utgångsspänning
Utgångsström, max.
Drifttemperatur
Lagringstemperatur
Skyddstyp
Montage
Monteringspositioner (se bild A)
1-armshållaren kan monteras i tre olika positioner på styret:
– Framför styret ➀
– Över styrstammen ➁
– I styrplattan ➂
Observera: för att kablarna ska kunna placeras korrekt
måste passande displayanslutning användas för varje
position: framför styret ska displayanslutningen BDS3210
användas (elektriska anslutningar bak), över styrstammen
displayanslutningen BDS3250 (elektriska anslutningar
fram).
Om du vill ändra monteringsposition och har rätt
displayanslutning (1) måste du först demontera 1-
armshållaren (6) och sedan montera den igen.
Observera: det finns två olika styrdiameter (31,8 mm och
35 mm). Din cykelhandlare hjälper dig att välja rätt
komponenter.
Montering av displayanslutningen (se bild B)
Sätt displayanslutningen (1) i adapterfästet (2). Kontrollera
att monteringspositionen är korrekt. Skruva fast
displayanslutningen (1) underifrån med skruvarna (11).
Observera det vridmoment som anges på adapterfästet (2).
Anslut kablarna från drivenheten och styr-reglaget. Det
spelar ingen roll för funktionen vilken kabel som sätts in i
vilken anslutning. När du sätter in kablarna, observera
markeringarna på kontakten och kabeln så att de passar
varandra.
Montering på styret (se bild C)
Observera: montering av displayhållaren får endast göras
på styrets cylinderformade del, inte på den konformade
delen. För att kunna fästa en display på mitten måste styret
ha en cylinderformad del på minst 90 mm bredd.
Svensk – 1
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75 ... 5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP54
