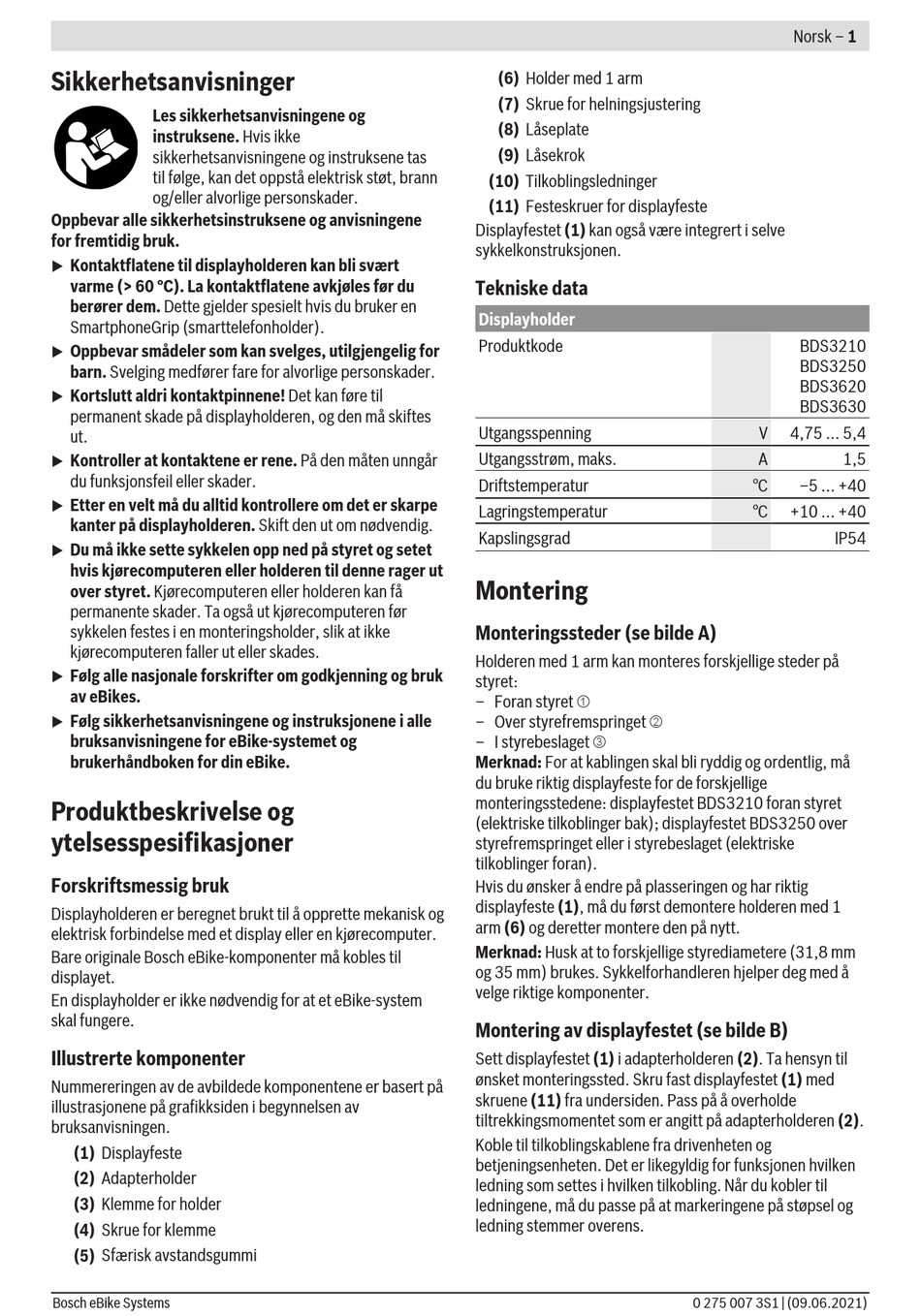

Sikkerhetsanvisninger
Les sikkerhetsanvisningene og
instruksene. Hvis ikke
sikkerhetsanvisningene og instruksene tas
til følge, kan det oppstå elektrisk støt, brann
og/eller alvorlige personskader.
Oppbevar alle sikkerhetsinstruksene og anvisningene
for fremtidig bruk.
Kontaktflatene til displayholderen kan bli svært
u
varme (> 60 °C). La kontaktflatene avkjøles før du
berører dem. Dette gjelder spesielt hvis du bruker en
SmartphoneGrip (smarttelefonholder).
Oppbevar smådeler som kan svelges, utilgjengelig for
u
barn. Svelging medfører fare for alvorlige personskader.
Kortslutt aldri kontaktpinnene! Det kan føre til
u
permanent skade på displayholderen, og den må skiftes
ut.
Kontroller at kontaktene er rene. På den måten unngår
u
du funksjonsfeil eller skader.
Etter en velt må du alltid kontrollere om det er skarpe
u
kanter på displayholderen. Skift den ut om nødvendig.
Du må ikke sette sykkelen opp ned på styret og setet
u
hvis kjørecomputeren eller holderen til denne rager ut
over styret. Kjørecomputeren eller holderen kan få
permanente skader. Ta også ut kjørecomputeren før
sykkelen festes i en monteringsholder, slik at ikke
kjørecomputeren faller ut eller skades.
Følg alle nasjonale forskrifter om godkjenning og bruk
u
av eBikes.
Følg sikkerhetsanvisningene og instruksjonene i alle
u
bruksanvisningene for eBike-systemet og
brukerhåndboken for din eBike.
Produktbeskrivelse og
ytelsesspesifikasjoner

Forskriftsmessig bruk

Displayholderen er beregnet brukt til å opprette mekanisk og
elektrisk forbindelse med et display eller en kjørecomputer.
Bare originale Bosch eBike-komponenter må kobles til
displayet.
En displayholder er ikke nødvendig for at et eBike-system
skal fungere.
Illustrerte komponenter
Nummereringen av de avbildede komponentene er basert på
illustrasjonene på grafikksiden i begynnelsen av
bruksanvisningen.
(1) Displayfeste
(2) Adapterholder
(3) Klemme for holder
(4) Skrue for klemme
(5) Sfærisk avstandsgummi
Bosch eBike Systems
(6) Holder med 1 arm
(7) Skrue for helningsjustering
(8) Låseplate
(9) Låsekrok
(10) Tilkoblingsledninger
(11) Festeskruer for displayfeste
Displayfestet (1) kan også være integrert i selve
sykkelkonstruksjonen.
Tekniske data
Displayholder
Produktkode
Utgangsspenning
Utgangsstrøm, maks.
Driftstemperatur
Lagringstemperatur
Kapslingsgrad
Montering
Monteringssteder (se bilde A)
Holderen med 1 arm kan monteres forskjellige steder på
styret:
– Foran styret ➀
– Over styrefremspringet ➁
– I styrebeslaget ➂
Merknad: For at kablingen skal bli ryddig og ordentlig, må
du bruke riktig displayfeste for de forskjellige
monteringsstedene: displayfestet BDS3210 foran styret
(elektriske tilkoblinger bak); displayfestet BDS3250 over
styrefremspringet eller i styrebeslaget (elektriske
tilkoblinger foran).
Hvis du ønsker å endre på plasseringen og har riktig
displayfeste (1), må du først demontere holderen med 1
arm (6) og deretter montere den på nytt.
Merknad: Husk at to forskjellige styrediametere (31,8 mm
og 35 mm) brukes. Sykkelforhandleren hjelper deg med å
velge riktige komponenter.
Montering av displayfestet (se bilde B)
Sett displayfestet (1) i adapterholderen (2). Ta hensyn til
ønsket monteringssted. Skru fast displayfestet (1) med
skruene (11) fra undersiden. Pass på å overholde
tiltrekkingsmomentet som er angitt på adapterholderen (2).
Koble til tilkoblingskablene fra drivenheten og
betjeningsenheten. Det er likegyldig for funksjonen hvilken
ledning som settes i hvilken tilkobling. Når du kobler til
ledningene, må du passe på at markeringene på støpsel og
ledning stemmer overens.
Norsk – 1
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75 ... 5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP54
