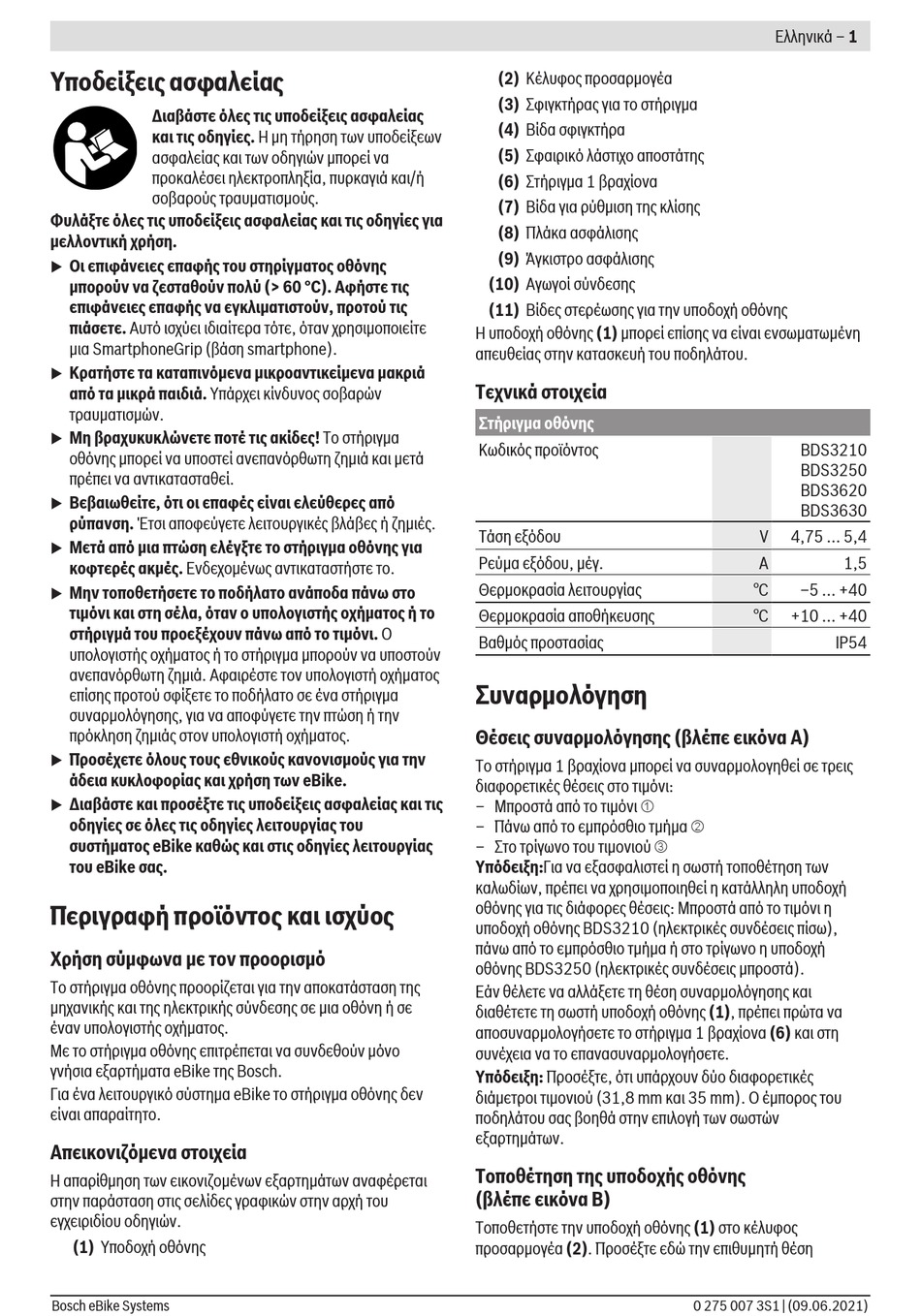

Υποδείξεις ασφαλείας
Διαβάστε όλες τις υποδείξεις ασφαλείας
και τις οδηγίες. Η μη τήρηση των υποδείξεων
ασφαλείας και των οδηγιών μπορεί να
προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή
σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για
μελλοντική χρήση.
Οι επιφάνειες επαφής του στηρίγματος οθόνης
u
μπορούν να ζεσταθούν πολύ (> 60 °C). Αφήστε τις
επιφάνειες επαφής να εγκλιματιστούν, προτού τις
πιάσετε. Αυτό ισχύει ιδιαίτερα τότε, όταν χρησιμοποιείτε
μια SmartphoneGrip (βάση smartphone).
Κρατήστε τα καταπινόμενα μικροαντικείμενα μακριά
u
από τα μικρά παιδιά. Υπάρχει κίνδυνος σοβαρών
τραυματισμών.
Μη βραχυκυκλώνετε ποτέ τις ακίδες! Το στήριγμα
u
οθόνης μπορεί να υποστεί ανεπανόρθωτη ζημιά και μετά
πρέπει να αντικατασταθεί.
Βεβαιωθείτε, ότι οι επαφές είναι ελεύθερες από
u
ρύπανση. Έτσι αποφεύγετε λειτουργικές βλάβες ή ζημιές.
Μετά από μια πτώση ελέγξτε το στήριγμα οθόνης για
u
κοφτερές ακμές. Ενδεχομένως αντικαταστήστε το.
Μην τοποθετήσετε το ποδήλατο ανάποδα πάνω στο
u
τιμόνι και στη σέλα, όταν ο υπολογιστής οχήματος ή το
στήριγμά του προεξέχουν πάνω από το τιμόνι. Ο
υπολογιστής οχήματος ή το στήριγμα μπορούν να υποστούν
ανεπανόρθωτη ζημιά. Αφαιρέστε τον υπολογιστή οχήματος
επίσης προτού σφίξετε το ποδήλατο σε ένα στήριγμα
συναρμολόγησης, για να αποφύγετε την πτώση ή την
πρόκληση ζημιάς στον υπολογιστή οχήματος.
Προσέχετε όλους τους εθνικούς κανονισμούς για την
u
άδεια κυκλοφορίας και χρήση των eBike.
Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις
u
οδηγίες σε όλες τις οδηγίες λειτουργίας του
συστήματος eBike καθώς και στις οδηγίες λειτουργίας
του eBike σας.
Περιγραφή προϊόντος και ισχύος
Χρήση σύμφωνα με τον προορισμό
Το στήριγμα οθόνης προορίζεται για την αποκατάσταση της
μηχανικής και της ηλεκτρικής σύνδεσης σε μια οθόνη ή σε
έναν υπολογιστής οχήματος.
Με το στήριγμα οθόνης επιτρέπεται να συνδεθούν μόνο
γνήσια εξαρτήματα eBike της Bosch.
Για ένα λειτουργικό σύστημα eBike το στήριγμα οθόνης δεν
είναι απαραίτητο.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται
στην παράσταση στις σελίδες γραφικών στην αρχή του
εγχειριδίου οδηγιών.
(1) Υποδοχή οθόνης
Bosch eBike Systems
(2) Κέλυφος προσαρμογέα
(3) Σφιγκτήρας για το στήριγμα
(4) Βίδα σφιγκτήρα
(5) Σφαιρικό λάστιχο αποστάτης
(6) Στήριγμα 1 βραχίονα
(7) Βίδα για ρύθμιση της κλίσης
(8) Πλάκα ασφάλισης
(9) Άγκιστρο ασφάλισης
(10) Αγωγοί σύνδεσης
(11) Βίδες στερέωσης για την υποδοχή οθόνης
Η υποδοχή οθόνης (1) μπορεί επίσης να είναι ενσωματωμένη
απευθείας στην κατασκευή του ποδηλάτου.
Τεχνικά στοιχεία
Στήριγμα οθόνης
Κωδικός προϊόντος
Τάση εξόδου
Ρεύμα εξόδου, μέγ.
Θερμοκρασία λειτουργίας
Θερμοκρασία αποθήκευσης
Βαθμός προστασίας
Συναρμολόγηση
Θέσεις συναρμολόγησης (βλέπε εικόνα A)
Το στήριγμα 1 βραχίονα μπορεί να συναρμολογηθεί σε τρεις
διαφορετικές θέσεις στο τιμόνι:
– Μπροστά από το τιμόνι ➀
– Πάνω από το εμπρόσθιο τμήμα ➁
– Στο τρίγωνο του τιμονιού ➂
Υπόδειξη:Για να εξασφαλιστεί η σωστή τοποθέτηση των
καλωδίων, πρέπει να χρησιμοποιηθεί η κατάλληλη υποδοχή
οθόνης για τις διάφορες θέσεις: Μπροστά από το τιμόνι η
υποδοχή οθόνης BDS3210 (ηλεκτρικές συνδέσεις πίσω),
πάνω από το εμπρόσθιο τμήμα ή στο τρίγωνο η υποδοχή
οθόνης BDS3250 (ηλεκτρικές συνδέσεις μπροστά).
Εάν θέλετε να αλλάξετε τη θέση συναρμολόγησης και
διαθέτετε τη σωστή υποδοχή οθόνης (1), πρέπει πρώτα να
αποσυναρμολογήσετε το στήριγμα 1 βραχίονα (6) και στη
συνέχεια να το επανασυναρμολογήσετε.
Υπόδειξη: Προσέξτε, ότι υπάρχουν δύο διαφορετικές
διάμετροι τιμονιού (31,8 mm και 35 mm). Ο έμπορος του
ποδηλάτου σας βοηθά στην επιλογή των σωστών
εξαρτημάτων.
Τοποθέτηση της υποδοχής οθόνης
(βλέπε εικόνα B)
Τοποθετήστε την υποδοχή οθόνης (1) στο κέλυφος
προσαρμογέα (2). Προσέξτε εδώ την επιθυμητή θέση
Ελληνικά – 1
BDS3210
BDS3250
BDS3620
BDS3630
V 4,75 ... 5,4
A 1,5
°C –5 ... +40
°C +10 ... +40
IP54
