Montage Führungsschienen und Haltewinkel
Für eine einwandfreie Funktion des Produktes ist es unbedingt notwendig, dass
die Montagepunkte der Anlage (Führungsschienen und Haltewinkel) exakt ange-
zeichnet werden. Die Befestigungsbohrungen müssen genau ausgeführt und die
Anlage muss sauber und gerade montiert werden. Die Führungsschienen und der
Kasten müssen exakt lot- und waagerecht ausgerichtet werden, ansonsten ist
eine einwandfreie Funktion der Anlage nicht gewährleistet.
Achten Sie darauf, ob die Wände / Nischen lot- und waagerecht ausgerichtet
sind! Gleichen Sie bei der Montage der Führungsschienen gegebenenfalls die
Unebenheiten mit geeigneten Mitteln aus!

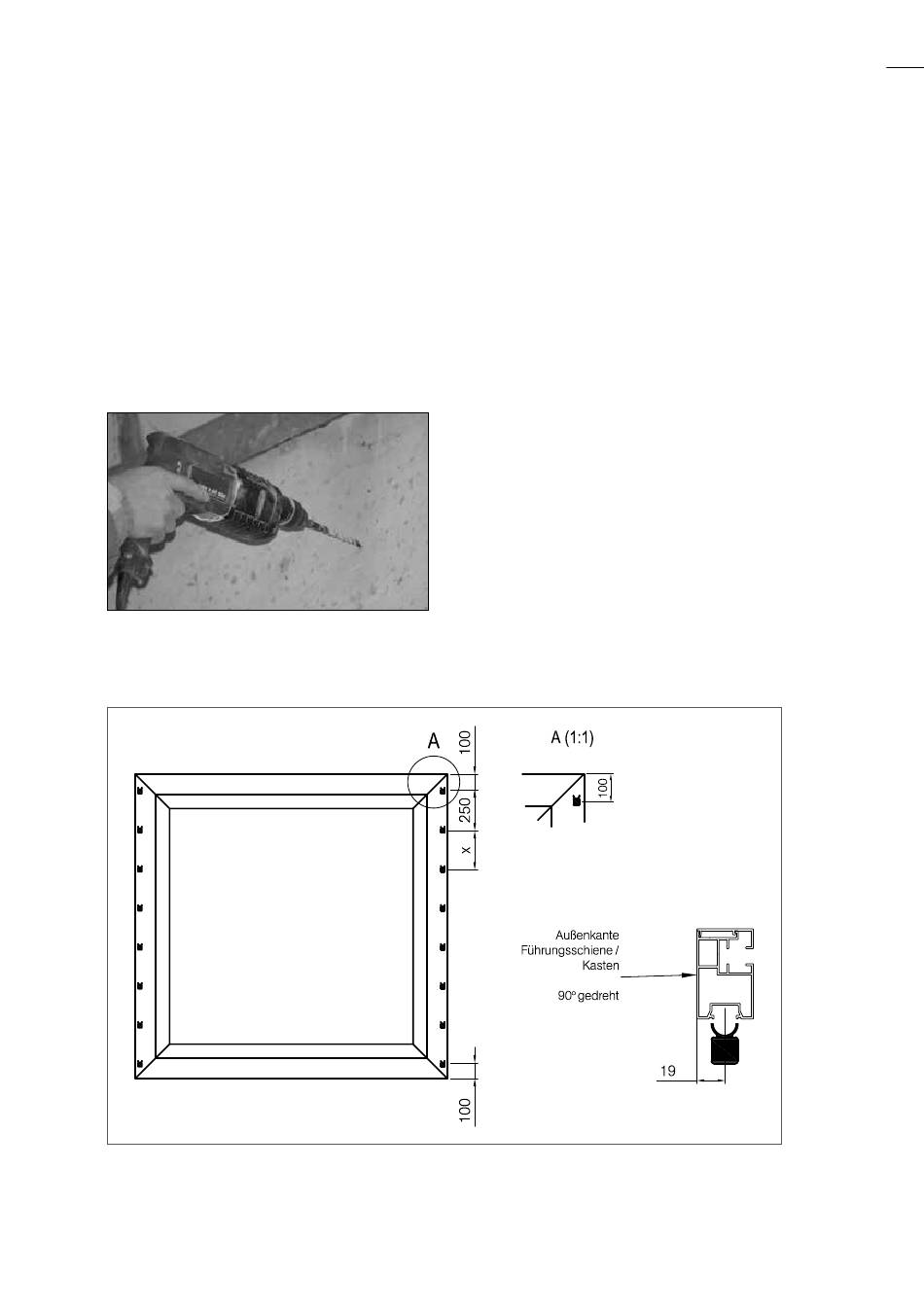

Abb. 27: Befestigungsbohrung
Montage mit Klemmhaltern (Tiefe Führungsschiene 59 mm)
Abb. 28: Anbringung Klemmhalter
Klemmhalter mit Linsenblechschraube 3,9 x 25 mm am Blendrahmen montieren.
Abstand zwischen den Klemmhaltern: x = 250 mm
Senkrechtmarkise ZipMa
Bohren Sie die Befestigungsbohrun-
gen mit den zum Untergrund pas-
senden Werkzeugen so genau wie
möglich. Verwenden Sie für die Be-
festigung der Führungsschienen und
der Haltewinkel, je nach Ausführung
des Untergrunds das dafür geeignete
Befestigungsmittel.
