9. OUTPUT MAPPING
Im Output Mapping ordnen Sie den Kanälen im Sender, den Gyro- und Sequenzer
Funktionen einen Servosteckplatz zu.
Alle 16 Ausgänge sind frei belegbar. So kann der Ausgang A ein direkter Kanal 5
vom Sender sein oder eine Funktion des Door Sequenzers. Des Weiteren können
Sie eine Funktion auf mehrere Ausgänge legen. So kann man zum Beispiel zwei
Höhenruderservos mit nur einem Kanal im Sender ansteuern. Mit Hilfe des Ser-
vo-Matching gleicht man beide Ruder aufeinander ab. Damit kann man im Sender
Kanäle einsparen, sollten diese knapp werden.
Im Output Mapping wird auch das Failsafe-Verhalten jedes einzelnen Kanals ein-
gestellt.
Im Output Mapping Bildschirm wählen Sie mit den Tasten I und II den Ausgang aus,
den Sie zuordnen wollen:

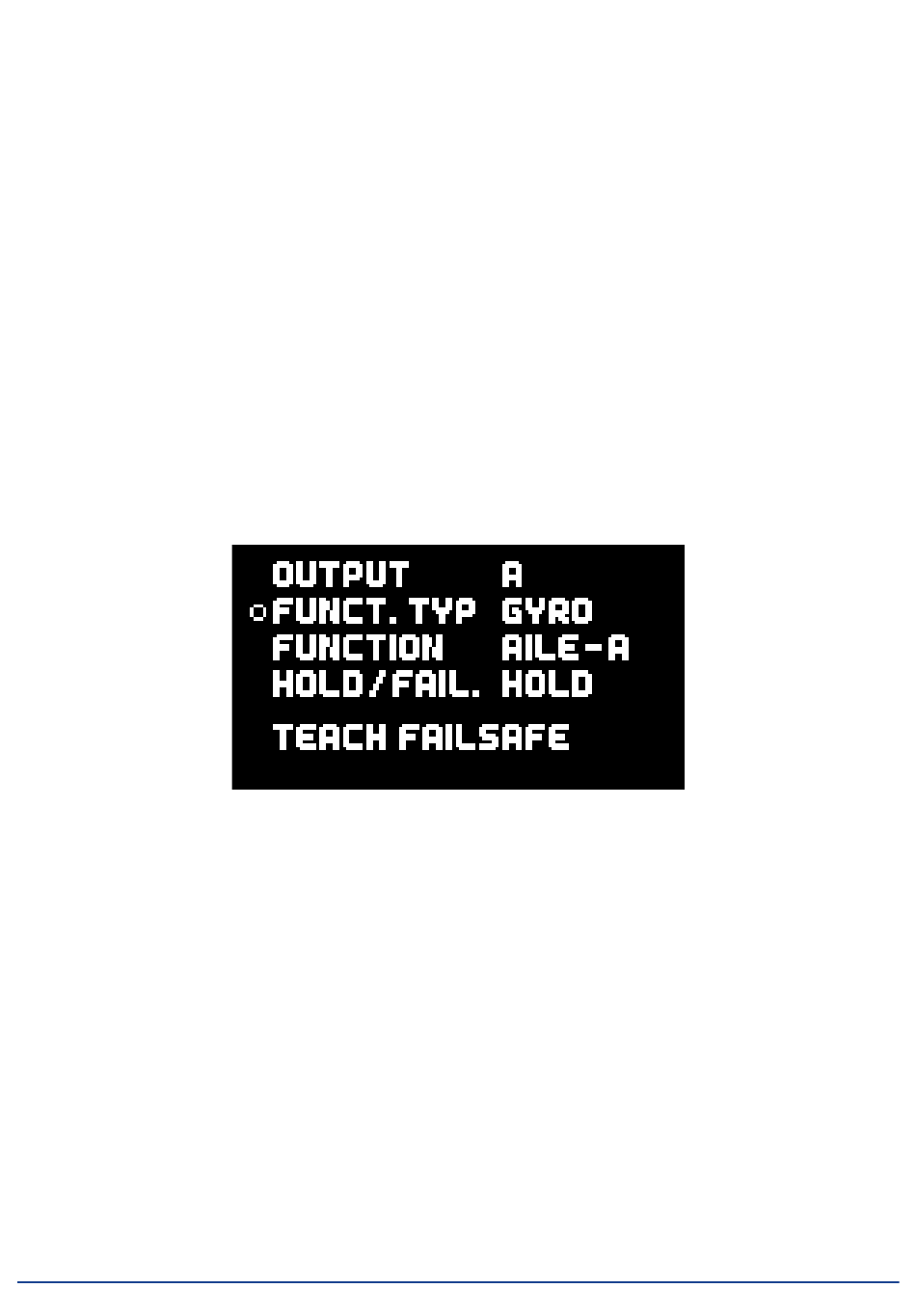

Drücken Sie die SET-Taste um den Ausgang auszuwählen. Im nächsten Bildschirm
können Sie jetzt den Ausgang definieren:
• Funktionstyp
Es gibt drei verschiedene Funktionstypen:
- Direkt
Mit der Zuordnung eines Direkt Kanals legen Sie einen Kanal vom Sender ohne
Veränderung (außer Servo Matching) auf den gewählten Ausgang. Legen Sie
also zum Beispiel Direkt 5 auf den Ausgang K, entspricht der Ausgang K dem
Kanal 5 in Ihrem Sender.
www.powerbox-systems.com
25
