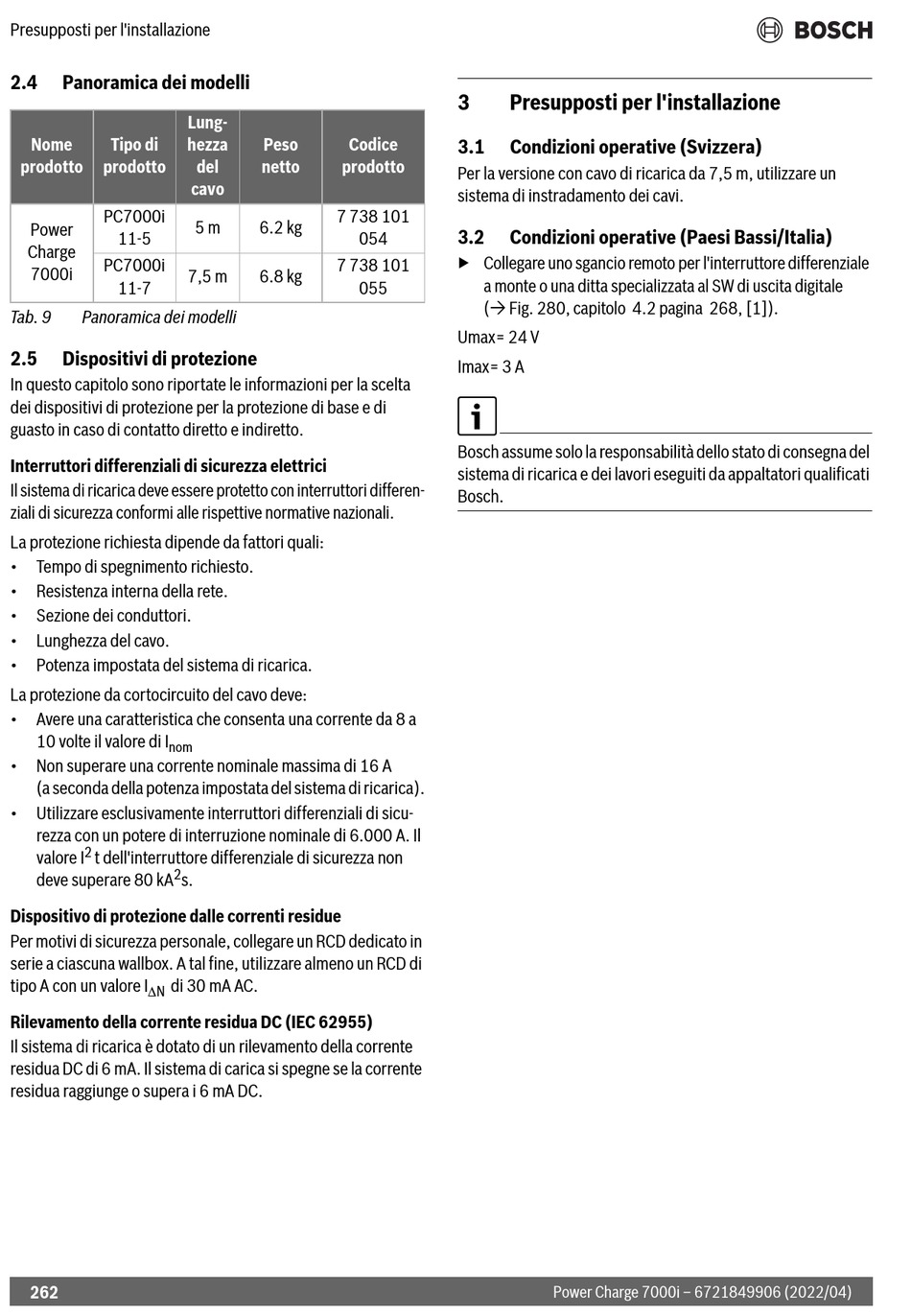

Presupposti per l'installazione
2.4 Panoramica dei modelli
Nome Tipo di
prodotto prodotto
PC7000i
Power
11-5
Charge
PC7000i
7000i
11-7
Tab. 9 Panoramica dei modelli
2.5

Dispositivi di protezione

In questo capitolo sono riportate le informazioni per la scelta
dei dispositivi di protezione per la protezione di base e di
guasto in caso di contatto diretto e indiretto.
Interruttori differenziali di sicurezza elettrici
Il sistema di ricarica deve essere protetto con interruttori differen-
ziali di sicurezza conformi alle rispettive normative nazionali.
La protezione richiesta dipende da fattori quali:
• Tempo di spegnimento richiesto.
• Resistenza interna della rete.
• Sezione dei conduttori.
• Lunghezza del cavo.
• Potenza impostata del sistema di ricarica.
La protezione da cortocircuito del cavo deve:
• Avere una caratteristica che consenta una corrente da 8 a
10 volte il valore di I
nom
• Non superare una corrente nominale massima di 16 A
(a seconda della potenza impostata del sistema di ricarica).
• Utilizzare esclusivamente interruttori differenziali di sicu-
rezza con un potere di interruzione nominale di 6.000 A. Il
2
valore I t dell'interruttore differenziale di sicurezza non
2
deve superare 80 kA s.
Dispositivo di protezione dalle correnti residue
Per motivi di sicurezza personale, collegare un RCD dedicato in
serie a ciascuna wallbox. A tal fine, utilizzare almeno un RCD di
tipo A con un valore I di 30 mA AC.
N
Rilevamento della corrente residua DC (IEC 62955)
Il sistema di ricarica è dotato di un rilevamento della corrente
residua DC di 6 mA. Il sistema di carica si spegne se la corrente
residua raggiunge o supera i 6 mA DC.
262
Lung-
hezza Peso Codice
del netto prodotto
cavo
7 738 101
5 m 6.2 kg
7 738 101
7,5 m 6.8 kg
3 Presupposti per l'installazione
3.1 Condizioni operative (Svizzera)
Per la versione con cavo di ricarica da 7,5 m, utilizzare un
sistema di instradamento dei cavi.
3.2 Condizioni operative (Paesi Bassi/Italia)
054
▶ Collegare uno sgancio remoto per l'interruttore differenziale
a monte o una ditta specializzata al SW di uscita digitale
055
( Fig. 280, capitolo 4.2 pagina 268, [1]).
Umax= 24 V
Imax= 3 A
Bosch assume solo la responsabilità dello stato di consegna del
sistema di ricarica e dei lavori eseguiti da appaltatori qualificati
Bosch.
Power Charge 7000i – 6721849906 (2022/04)
