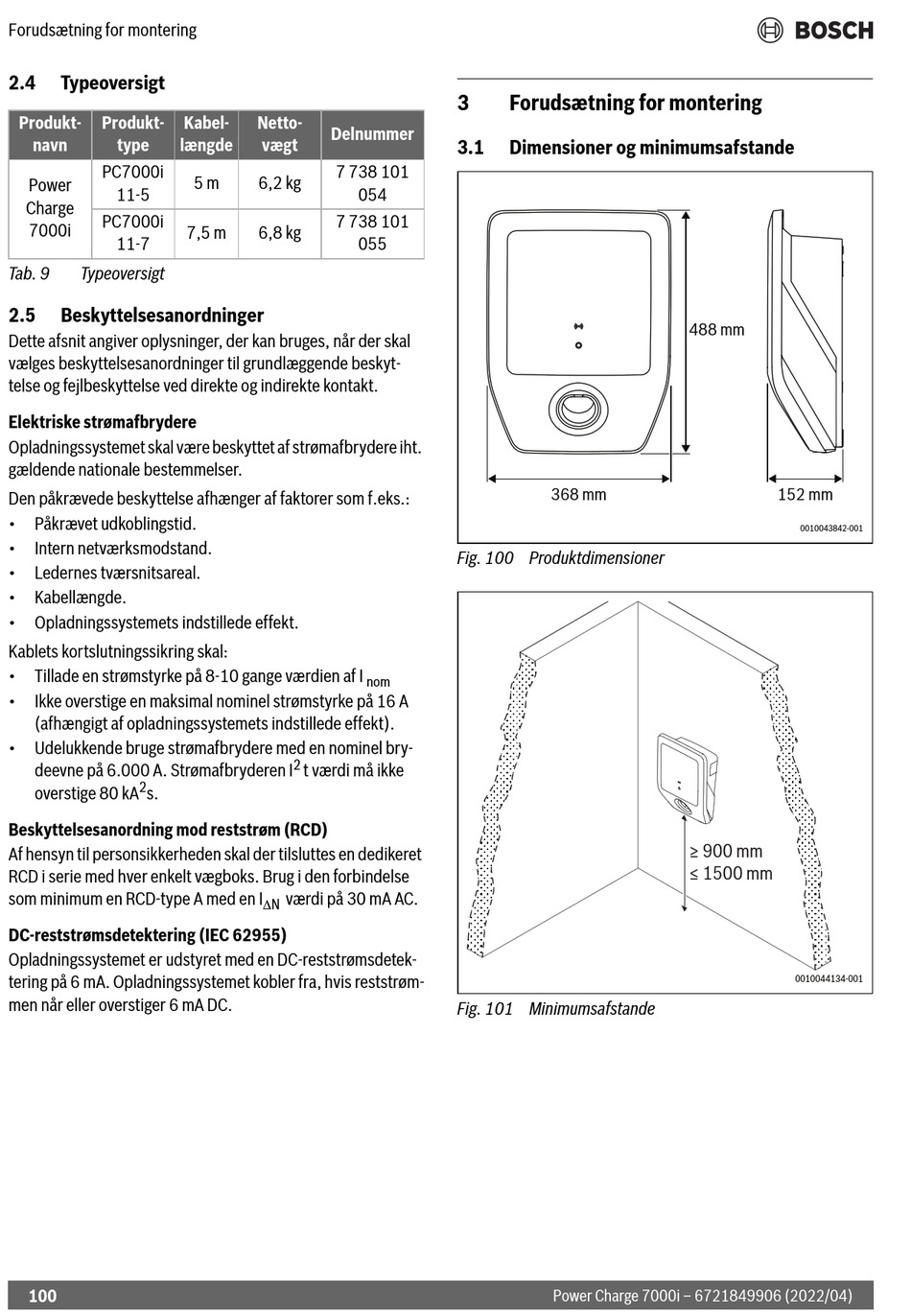

Forudsætning for montering
2.4
Typeoversigt
Produkt-
Produkt-
navn
type
længde
PC7000i
Power
11-5
Charge
PC7000i
7000i
11-7
Tab. 9
Typeoversigt
2.5
Beskyttelsesanordninger
Dette afsnit angiver oplysninger, der kan bruges, når der skal
vælges beskyttelsesanordninger til grundlæggende beskyt-
telse og fejlbeskyttelse ved direkte og indirekte kontakt.
Elektriske strømafbrydere
Opladningssystemet skal være beskyttet af strømafbrydere iht.
gældende nationale bestemmelser.
Den påkrævede beskyttelse afhænger af faktorer som f.eks.:
•
Påkrævet udkoblingstid.
•
Intern netværksmodstand.
•
Ledernes tværsnitsareal.
•
Kabellængde.
•
Opladningssystemets indstillede effekt.
Kablets kortslutningssikring skal:
•
Tillade en strømstyrke på 8-10 gange værdien af I
•
Ikke overstige en maksimal nominel strømstyrke på 16 A
(afhængigt af opladningssystemets indstillede effekt).
•
Udelukkende bruge strømafbrydere med en nominel bry-
deevne på 6.000 A. Strømafbryderen I
2
overstige 80 kA
s.
Beskyttelsesanordning mod reststrøm (RCD)
Af hensyn til personsikkerheden skal der tilsluttes en dedikeret
RCD i serie med hver enkelt vægboks. Brug i den forbindelse
som minimum en RCD-type A med en I
DC-reststrømsdetektering (IEC 62955)
Opladningssystemet er udstyret med en DC-reststrømsdetek-
tering på 6 mA. Opladningssystemet kobler fra, hvis reststrøm-
men når eller overstiger 6 mA DC.
100
Kabel-
Netto-
Delnummer
vægt
7 738 101
5 m
6,2 kg
7 738 101
7,5 m
6,8 kg
2
t værdi må ikke
værdi på 30 mA AC.
N
3
Forudsætning for montering
3.1
Dimensioner og minimumsafstande
054
055
Fig. 100 Produktdimensioner
nom
Fig. 101 Minimumsafstande
488 mm
368 mm
≥ 900 mm
≤ 1500 mm
Power Charge 7000i – 6721849906 (2022/04)
152 mm
0010043842-001
0010044134-001
