▶ Elektrische Anschlüsse entsprechend der am besten geeig-
neten Option ausführen.
a

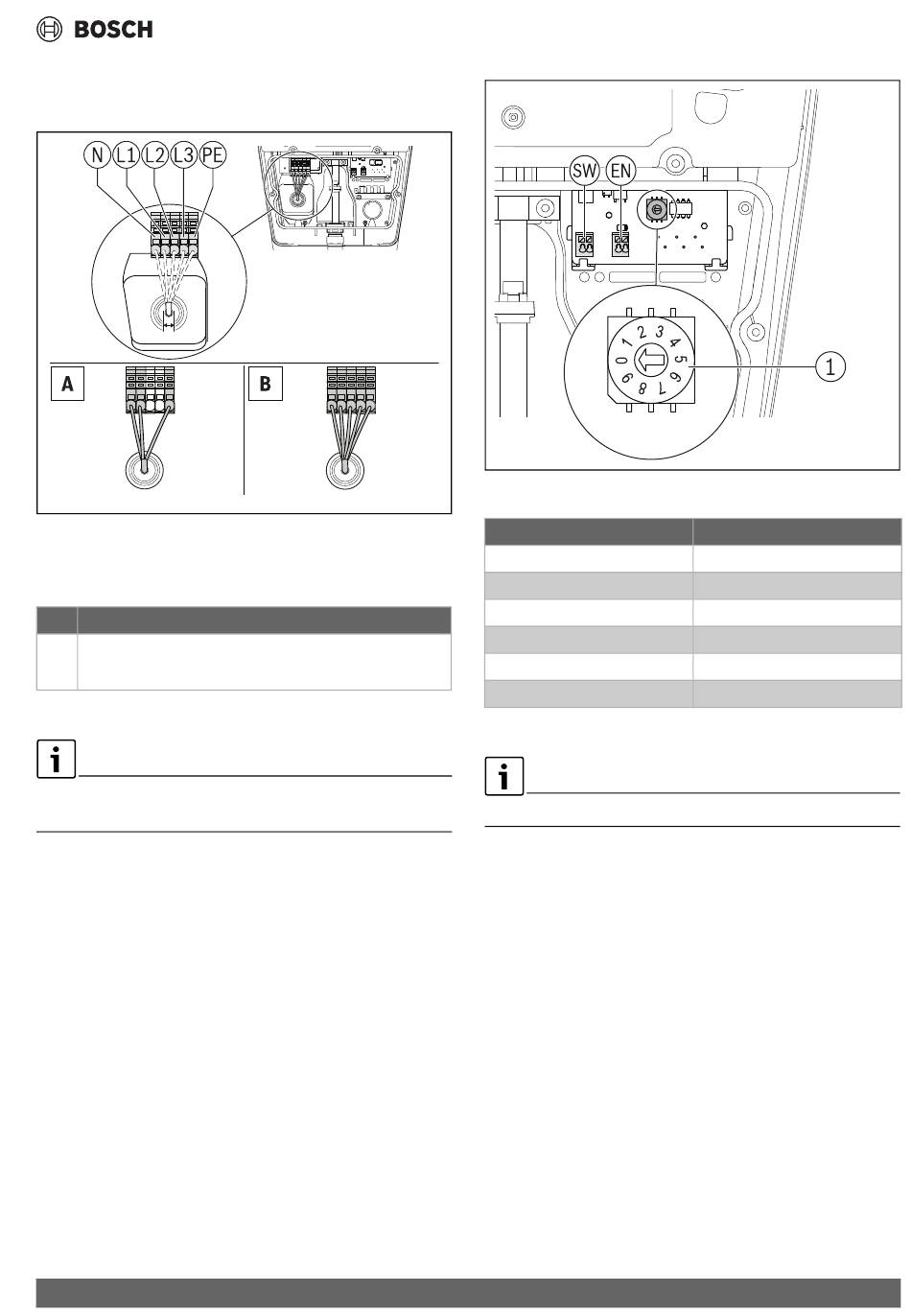

Bild 13
Elektrische Anschlüsse Versorgung
A = 1-Phasen-Installation
B = 3-Phasen-Installation
Abmessungen (mm)
a
10 – 20Ø
2
max. 5 x 6 mm
Tab. 3
Elektrische Anschlüsse Versorgung
Stets Standardkabel verwenden, die für den mit dem
Stromwahlschalter eingestellten Strom ausgelegt sind.
▶ Mit dem Stromwahlschalter den maximalen Eingangsstrom
des Geräts auswählen.
Power Charge 7000i – 6721849906 (2022/04)
Bild 14
0010044550-001
Wahlschalter
0
1
2
3
4
5...9
Tab. 1
Die folgenden beiden Schritte sind optional.
Installation (nur für zugelassene Fachkräfte)
S3
Wahlschalter für max. Strom (S3)
Max. Strom
6 A
8 A
10 A
12 A
14 A
16 A
Wahlschalter für max. Strom
0010044547-001
