Palfinger PAD Schulungsanleitung Seite 9

PAD und PAD Touch

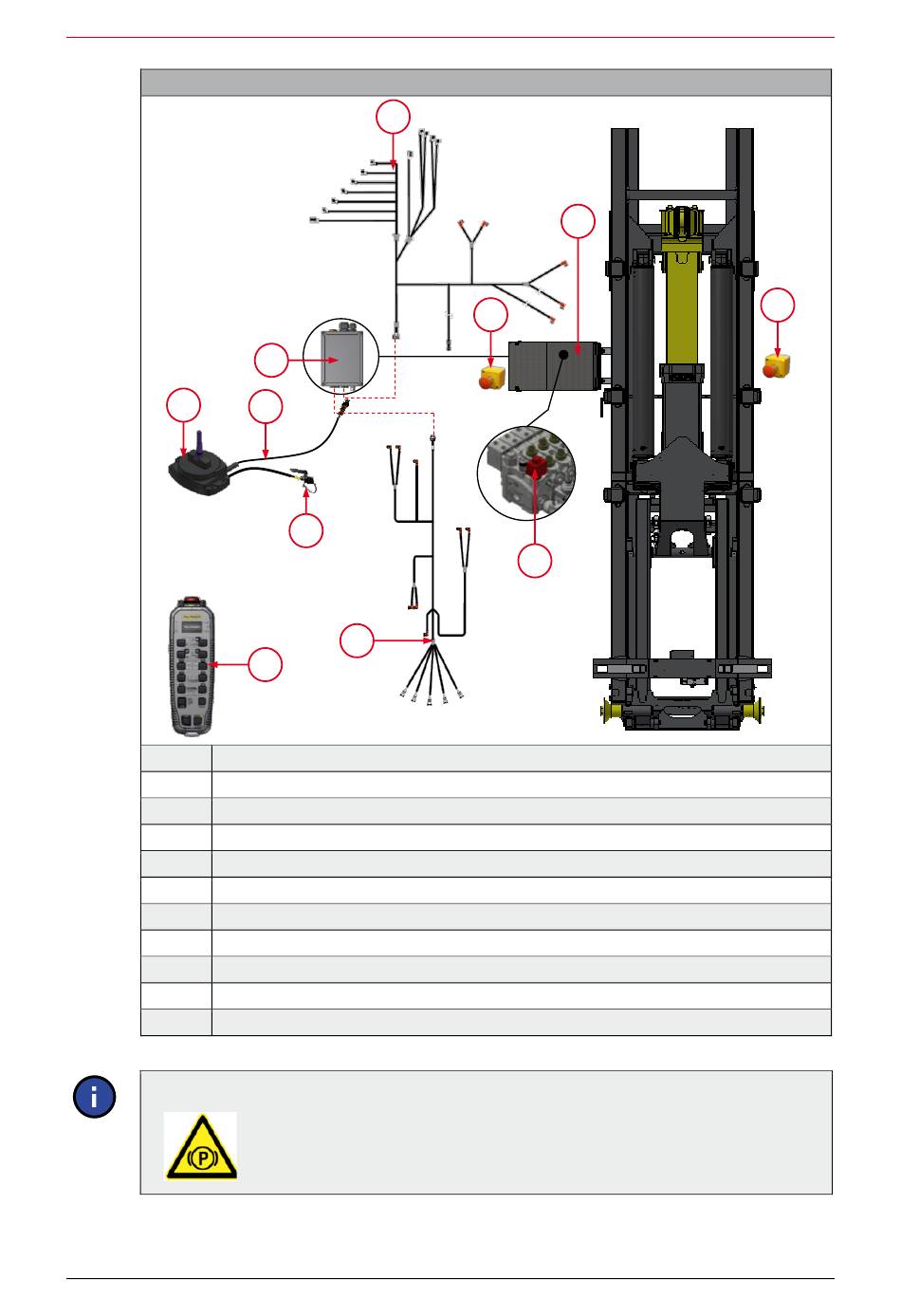

Option 5203 – PAD mit Funkanlage
3
Position Beschreibung
1 PAD-Funkfernsteuerung
2 PAD-Hauptbox mit Hauptplatine
3 Funkempfänger
4 CAN-Bus-Verbindungskabel
5 Codierstecker für Funkanlage
6 Vorderer Kabelbaum
7 Hinterer Kabelbaum
8 Steuerschieber
9 Not-Halt-Schalter
10 Not-Aus-Ventil / Bypass-Ventil
WICHTIGE INFORMATION
www.palfinger.com
6
2
4
5
7
1
Ist der Abrollkipper mit der Option „Funkanlage" ausgestattet, ist es
notwendig, das Signal „Feststellbremse eingelegt" vom Fahrzeug zu
erhalten. Ohne dieses Signal ist ein Betrieb des Funksenders
außerhalb der Ladehalterung nicht möglich!
8
9
10
PAD Hardware
