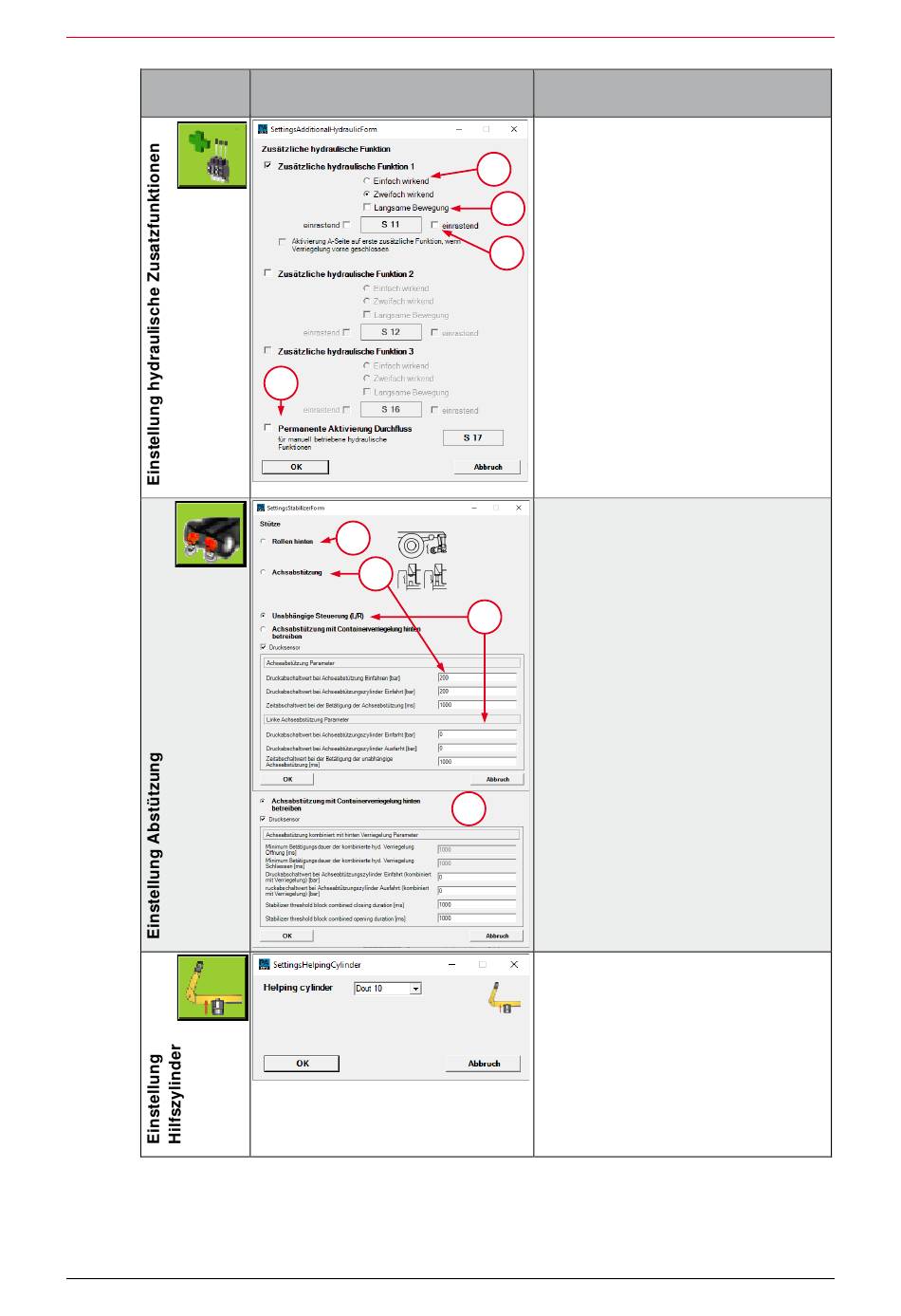

PAD und PAD Touch
Icon &
Bezeichnung
www.palfinger.com
Fenster
4
1
2
Technische Unterstützung
Beschreibung
Es können bis zu 3 zusätzliche
hydraulische Funktionen ausgewählt
1
werden.
1. Option Einfach wirkend zur
2
Ansteuerung einfach wirkende
Zylinder. Steuerrichtung A in
3
Verbindung mit Ventil Y9,
Steuerrichtung B nur das
Sektionsventil ohne Ventil Y9
und Y0
2. Langsame Bewegung = Y9
Ventil wird nicht angesteuert;
3. Einrastend = Bei Betätigen der
Funktion rastet diese ein und
bleibt bis zum Deaktivieren
angesteuert.
4. Es werden die Ventile Y0 und
Y9 rastend angesteuert
1. Rollenabstützung – Sensor
B13 (Rollenabstützung ein)
wird freigeschaltet.
2. Achsabstützung
Diese Option ist mit oder ohne
Drucksensor möglich.
3
3. Unabhängige Steuerung der
Achsabstützung
4. Achsabstützung mit
Containerverriegelung
hinten betreiben (T-
Verbindung)
Die Druck-Schwellenwerte, sowie die
maximal benötigte Zeit sind vom
4
Aufbauer, je nach Ausführung, bzw.
hydraulischer Druckeinstellung
einzustellen!
Für die Ansteuerung eines Ventils
definierbarer digitaler Ausgang zur
Ansteuerung der Hilfszylinder.
