PAD und PAD Touch
2.2.10 PAD Touch - Menüführung
Das Display ermöglicht eine Steuerung mittels Tippen und Wischen. Hauptfunktionen können
nur über die Kabinensteuerung, nicht über das Display ausgeführt werden. Eine Bewegung
der Hauptfunktionen wird am Display visuell dargestellt.
HINWEIS
Die nachfolgenden Darstellungen können sich abhängig von der jeweiligen PAD-
Firmware-, Display-Firmwareversion, bzw. Geräteeinstellung (*.ars file)
unterscheiden.

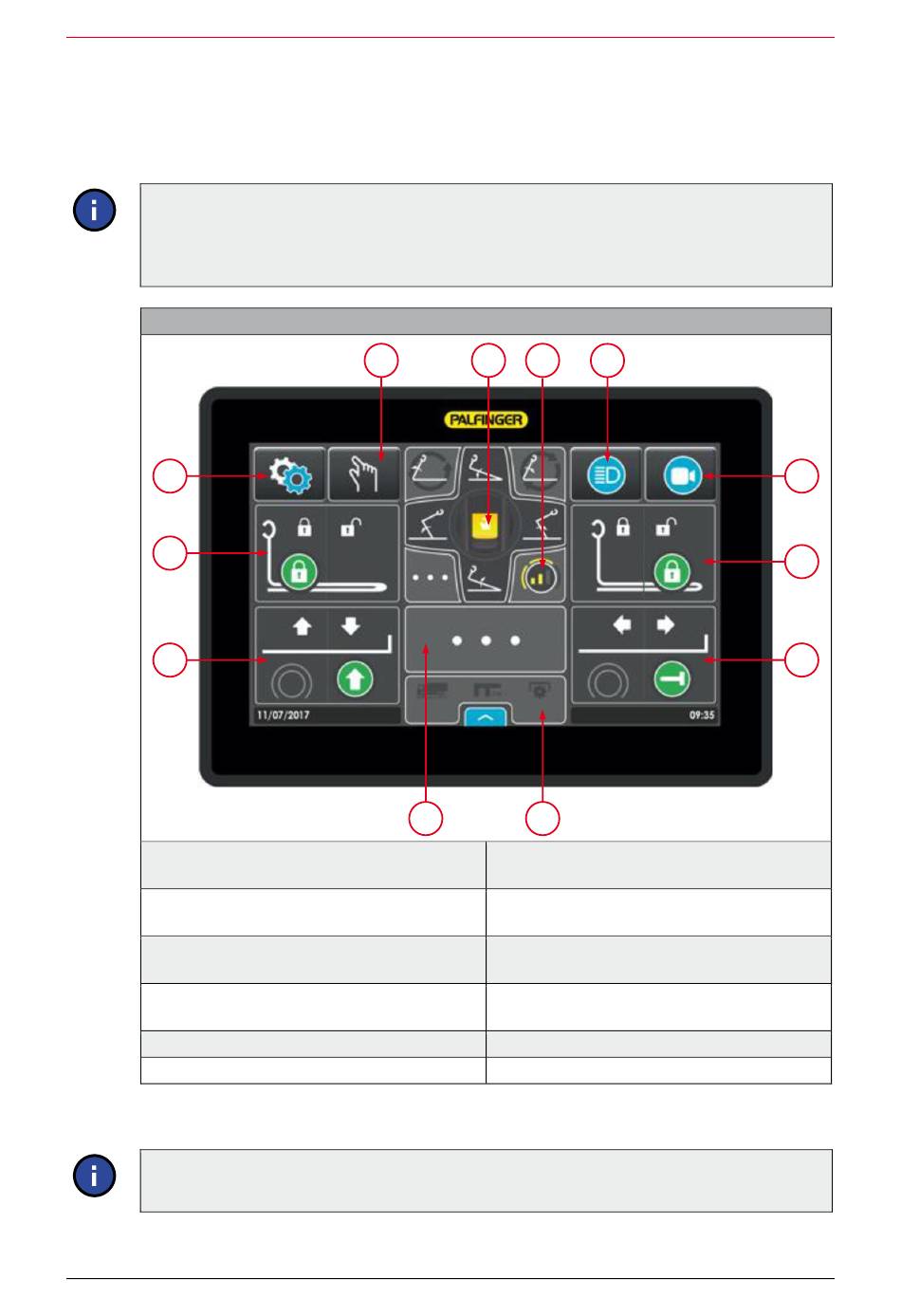

Hauptmenü
3
2
1
1. Achsabstützung
Aus / Ein / Status
2. Hydraulische Containerverriegelung
vorne Aus / Ein / Status
3. Einstellungen und Diagnose
4. Modus Sequenziell Mode / Manual
Mode
5. Joystick Statusanzeige
6. Geschwindigkeit
Das Hauptfenster wird nach dem Einschalten des Nebenantriebs und dem Freigeben durch
die Taste „Handbetrieb" angezeigt.
HINWEIS
Verwenden Sie die Applikation PALCODE zum Entschlüsseln der Fehlercodes!
www.palfinger.com
4 5 6
12 11
7. Arbeitsscheinwerfer
8. Kamera
9. Hydraulische Containerverriegelung
10. Hydraulischer Unterfahrschutz
11. Anzeige Betriebszustand
12. Statusfeld für Fehlercode / Hinweise
PAD Hardware
7
Aus / Ein / Status
hinten Aus / Ein / Status
Aus / Ein / Status
8
9
10
