Palfinger PAD Schulungsanleitung Seite 14

PAD Hardware
WICHTIGE INFORMATION
Das PTO-Signal ist vom Fahrzeug kommend abzusichern.
HINWEIS
Sollen Arbeitsscheinwerfer mit einer höheren Stromaufnahme als 8A/Ausgang
angeschlossen werden, ist eine zusätzliche Platine zur Montage auf der
Hauptplatine verfügbar. Der Anschluss ist dem Schaltplan zu entnehmen.
14
Es dürfen keine induktiven Bauteile (Relais, Ventile, etc.)
parallel zum PTO-Steuersignal angesteuert werden.

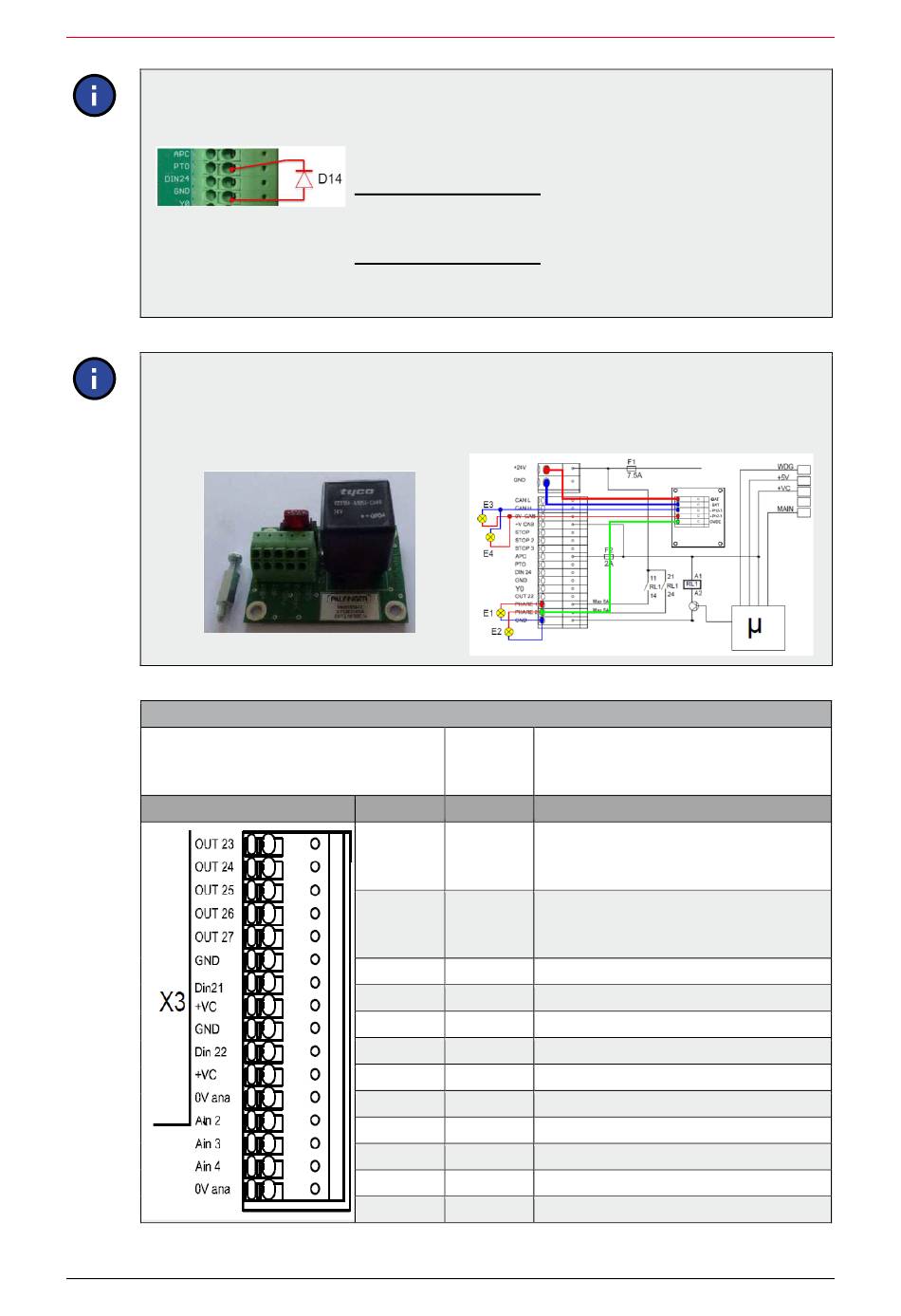

Für Platine M65030944: Zum Bauteilschutz ist werkseitig
eine Schutzdiode zwischen PTO und GND eingebaut
(siehe Serviceinformation I-EH-1510)
Für Platine M65031219: Keine Schutzdiode mehr
erforderlich und darf auch nicht mehr angeschlossen
werden!
Details der Eingänge/Ausgänge auf dem Stecker X3
Legende: DOUT
DIN
AIN
Anschluss Funktion Beschreibung
OUT 23
OUT 24
OUT 25
OUT 26
OUT 27
GND
DIN 21
+VC
GND
DIN 22
+VC
0V ana
Digitaler Ausgang
Digitaler Eingang
Analogeingang
DOUT 23 Digitaler Ausgang für drittes
zusätzliches Arbeitselement (optional)
Y36
DOUT 24 Digitaler Ausgang für drittes
zusätzliches Arbeitselement (optional)
Y37
DOUT 25 Digitaler Ausgang
DOUT 26 Digitaler Ausgang
DOUT 27 Digitaler Ausgang
Masseanschluss
DIN 21 Digitaler Eingang
+ VC Spannungsversorgung
Masseanschluss
DIN 22 Digitaler Eingang
+ VC Spannungsversorgung
Masse für analoge Eingänge
PAD und PAD Touch
