Hardware Systemaufbau - Palfinger Pad Schulungsanleitung

PAD und PAD Touch
2.2

Hardware Systemaufbau

Die Steuerungssysteme PAD und PAD Touch sind modular aufgebaut und werden
entsprechend der nachfolgenden Grafiken ausgeliefert:

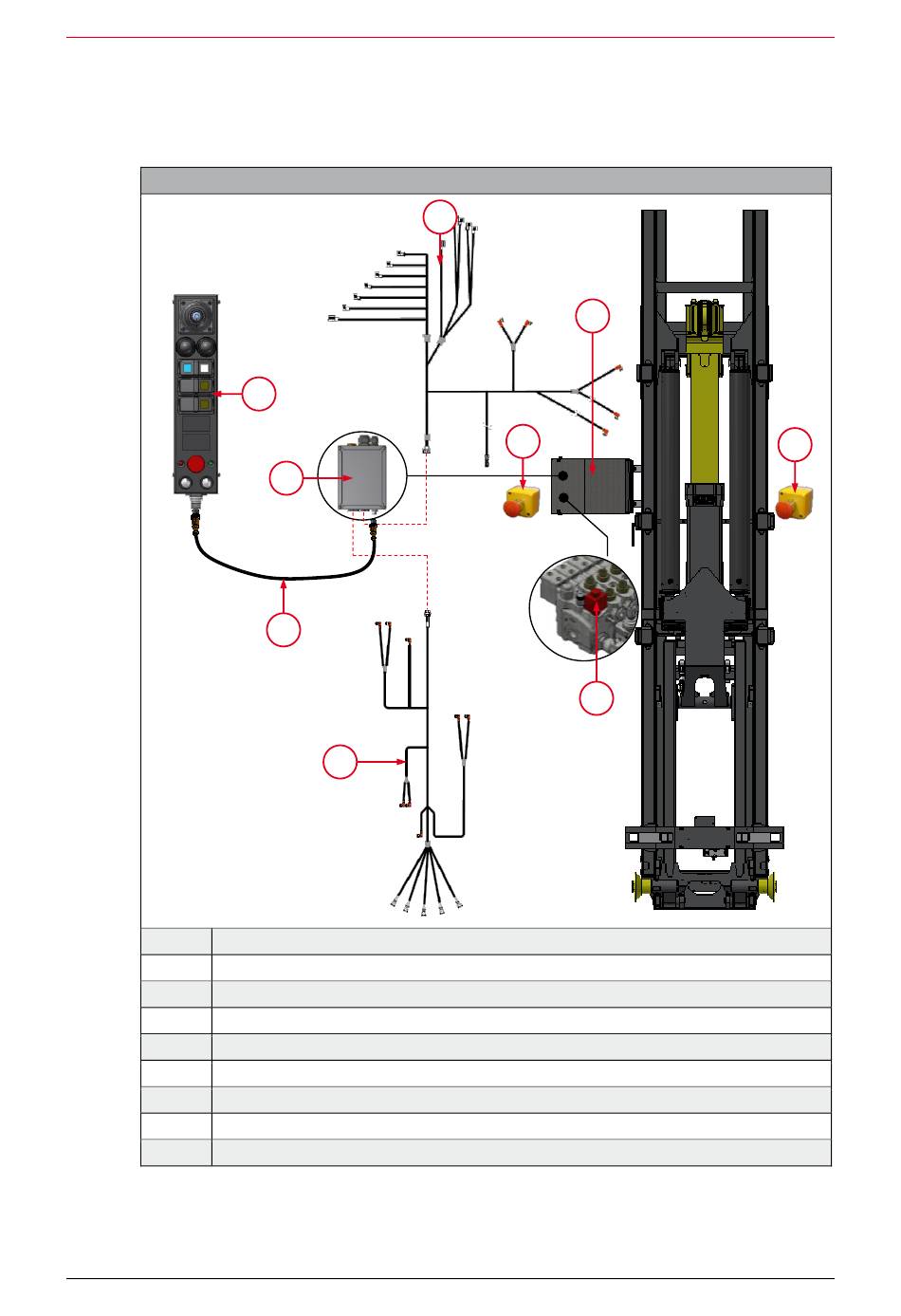

Option 5200 – PAD mit Kabinensteuerung
Position Beschreibung
1 PAD-Kabinensteuerung
2 PAD-Hauptbox mit Hauptplatine
3 CAN-Bus-Verbindungskabel
4 Vorderer Kabelbaum
5 Hinterer Kabelbaum
6 Steuerschieber
7 Not-Halt-Schalter
8 Not-Aus-Ventil / Bypass-Ventil
www.palfinger.com
1
2
3
5
4
6
7
8
PAD Hardware
7
7
