Router und Ein Router (oder Bridge) ist ein spezieller Knoten,
der aus zwei angeschlossenen N
Bridges
besteht, die jeweils an einen separaten Kanal
(siehe Abbildung unten) angeschlossen sind.
Router und Bridges übermitteln Pakete zwi-
schen diesen Kanälen hin und her. Es gibt vier
Routertypen. Ein Repeater, die einfachste Aus-
führung eines Routers, übernimmt die Über-
mittlung aller Pakete zwischen zwei Kanälen.
Ein Bridge übermittelt ganz einfach alle seinen
Domänen entsprechenden Pakete zwischen
den beiden Kanälen. Durch die Verwendung
von Bridges oder Repeatern kann ein Subnetz
über mehrere Kanäle hinweg existieren. Ein
Learning Router überwacht den Netzwerkver-
kehr und erhält Informationen über die Net-
zwerktopologie auf der Domänen-/Subnetz-
ebene. Der Learning Router verwendet diese
Informationen anschließend zum selektiven
Weiterleiten von Paketen zwischen den Kanä-
len. Ein Configured Router kann ebenso wie
ein Learning Router Pakete selektiv zwischen
den Kanälen übermitteln, indem er interne
Routing-Tabellen übermittelt. Im Gegensatz
zum Learning Router wird der Inhalt der internen
Routing-Tabellen unter Verwendung der Netz-
werkverwaltungsbefehle angegeben.
Zunächst legt jeder Router seine internen Routing-
Tabellen fest, um anzuzeigen, dass sich sämtliche
Subnetze auf beiden Seiten des Routers befinden

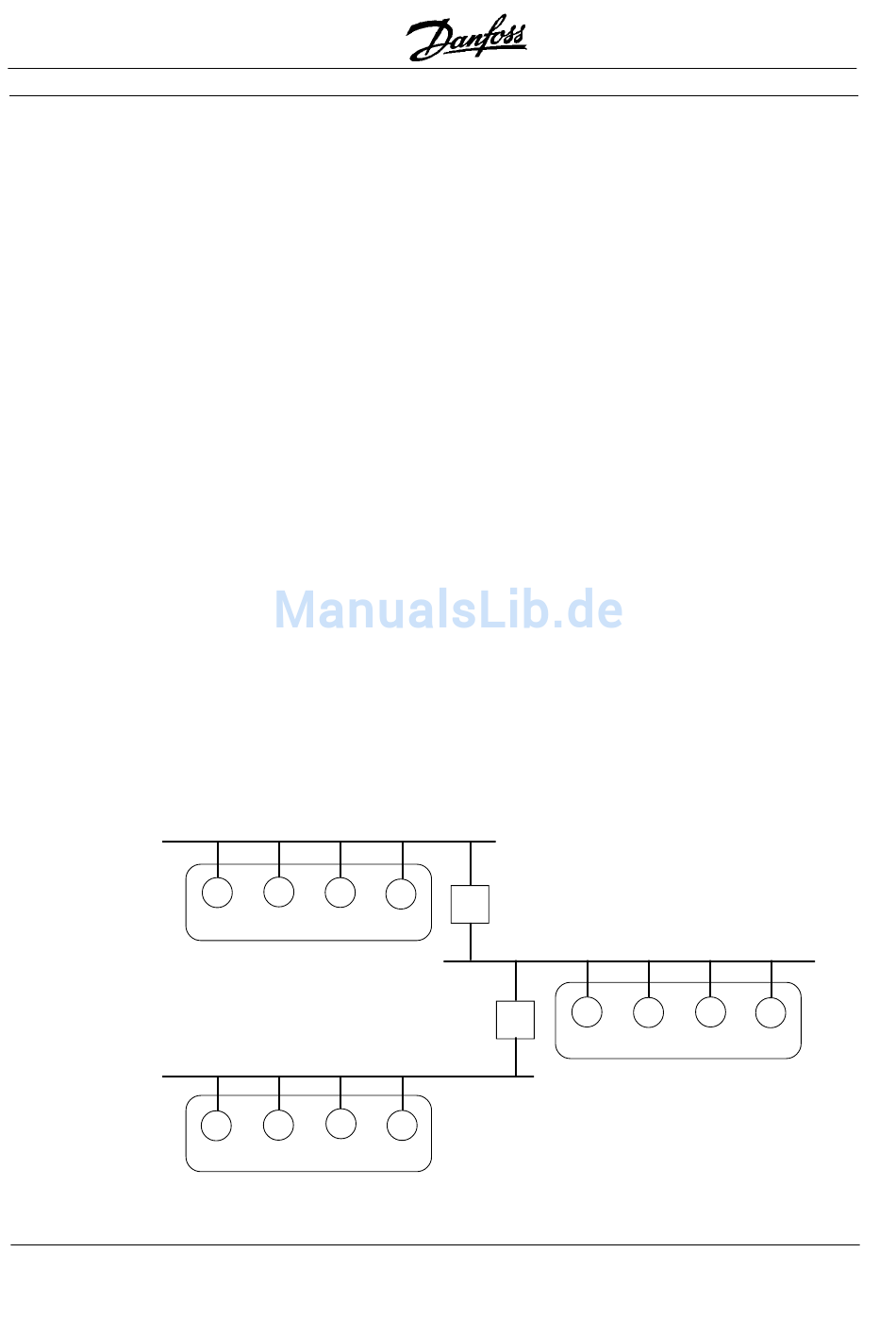

können. Angenommen Knoten 6 in der Abbildung
unten erzeugt eine für Knoten 2 bestimmte
Meldung. Learning Router 1 nimmt diese Meldung
zuerst an. Er überprüft das ursprüngliche
Kanal
Kanal
MG.60.N2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
1 2 3
Subnetz 1
9 10 11
Subnetz 3
VLT ® 5000 / VLT
Subnetzfeld der Meldung, und vermerkt in seinen
-Chips internen Routing-Tabellen, dass sich Subnetz 2
EURON
darunter befindet. Anschließend vergleicht der
Router die Quell- und Ziel-Subnetz-IDs und da
diese sich von-einander unterscheiden, leitet er die
Meldung weiter. In der Zwischenzeit leitet Learning
Router 2 auch die Meldung mit dem
entsprechenden Vermerk in seinen internen
Routing-Tabellen und unter Berücksichtigung der
Position von Subnetz 2 weiter.
Nehmen wir jetzt an, dass Knoten 2 eine Emp-
fangsbestätigung generiert. Diese Empfangsbe-
stätigung wird von Learning Router 1 angenom-
men, der jetzt einen Vermerk über die Position
von Subnetz 1 vornimmt. Learning Router 1 über-
prüft seine internen Routing-Tabellen und leitet
die Meldung unter Berücksichtigung des darunter
liegenden Subnetz 2 weiter. Wenn die Meldung
in Subnetz 2 angekommen ist, wird dies sowohl
von Knoten 6 (Bestimmungsort) als auch von Lear-
ning Router 2 vermerkt. Learning Router 2 leitet
die Meldung nicht weiter, sondern vermerkt ledig-
lich, dass sich Subnetz 1 genau wie Subnetz 2
irgendwo oberhalb befindet. Learning Router 2
erhält erst dann Informationen über das Vor-
handensein bzw. die Position von Subnetz 3, wenn
von dort eine Meldung gesendet wird. Subnetze
können keine Router kreuzen. Während Bridges
und Repeater Subnetzen die Möglichkeit bieten,
sich über mehrere Kanäle auszudehnen, müssen
die beiden Seiten eines Routers jeweils separaten
Subnetzen angehören. Da Router bei der
Übermittlung der Pakete zu den einzelnen Kanälen
selektiv vorgehen,, kann die Gesamtkapazität
eines Systems im Hinblick auf Knoten und Ver-
bindungen erhöht werden.
Learning
R
Router 1
4
Learning
R
Router 2
12
Learning Router
Quelle: Echelon Corp.
® 6000 HVAC / VLT ®
Kanal
5 6 7
Subnetz 2
