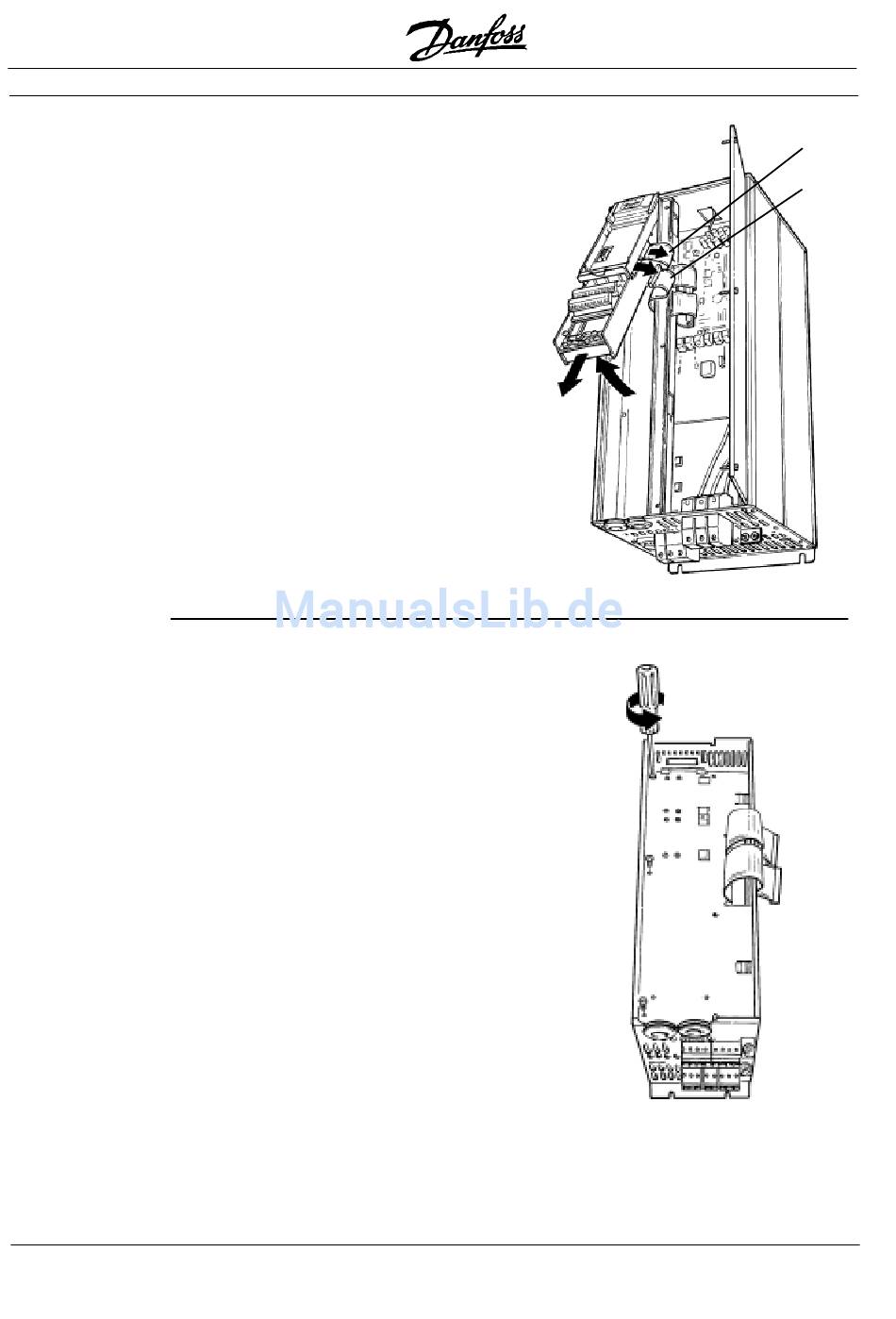

3.
Herausziehen
der
Kassetten-
und Band-
Kabel
4.
Gehäuseer-
dung
Anschlüsse
MG.60.N2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
• Steuerkartenkassette von unten anhe-
ben.
• Die beiden Bandkabel (A) und (B) von
Steuerkarte trennen.
• Kassette oben aushaken und heraus-
nehmen.
HINWEIS
Die Bandkabel müssen wieder an
ihren ursprünglichen Anschlüs-
sen befestigt werden.
HINWEIS
Erdungslaschen werden für 208 V-
Antriebe mit 22 kW (30 HP) oder
weniger und für 460 V-Antriebe
mit 45 kW (60 HP) oder weniger
verwendet. Für alle anderen An-
triebe fahren Sie mit Schritt 6 fort.
• Die Position der Montageöffnungen
der Erdungslaschen kann je nach An-
triebskonfiguration variieren. Ggf. vor-
handene Befestigungsschrauben und
Unterlegscheiben am Gehäuse mit
einem Schraubendreher Torx T-20
entfernen und für den Wiedereinbau auf-
bewahren. Andernfalls die Erdungsla-
schen mit den beiliegenden Schrauben
und Unterlegscheiben, wie in Schritt 5
beschrieben, befestigen.
VLT
®
5000 / VLT
®
6000 HVAC / VLT
®
8000 AQUA
(A)
(B)
13
