Installationsanleitungen

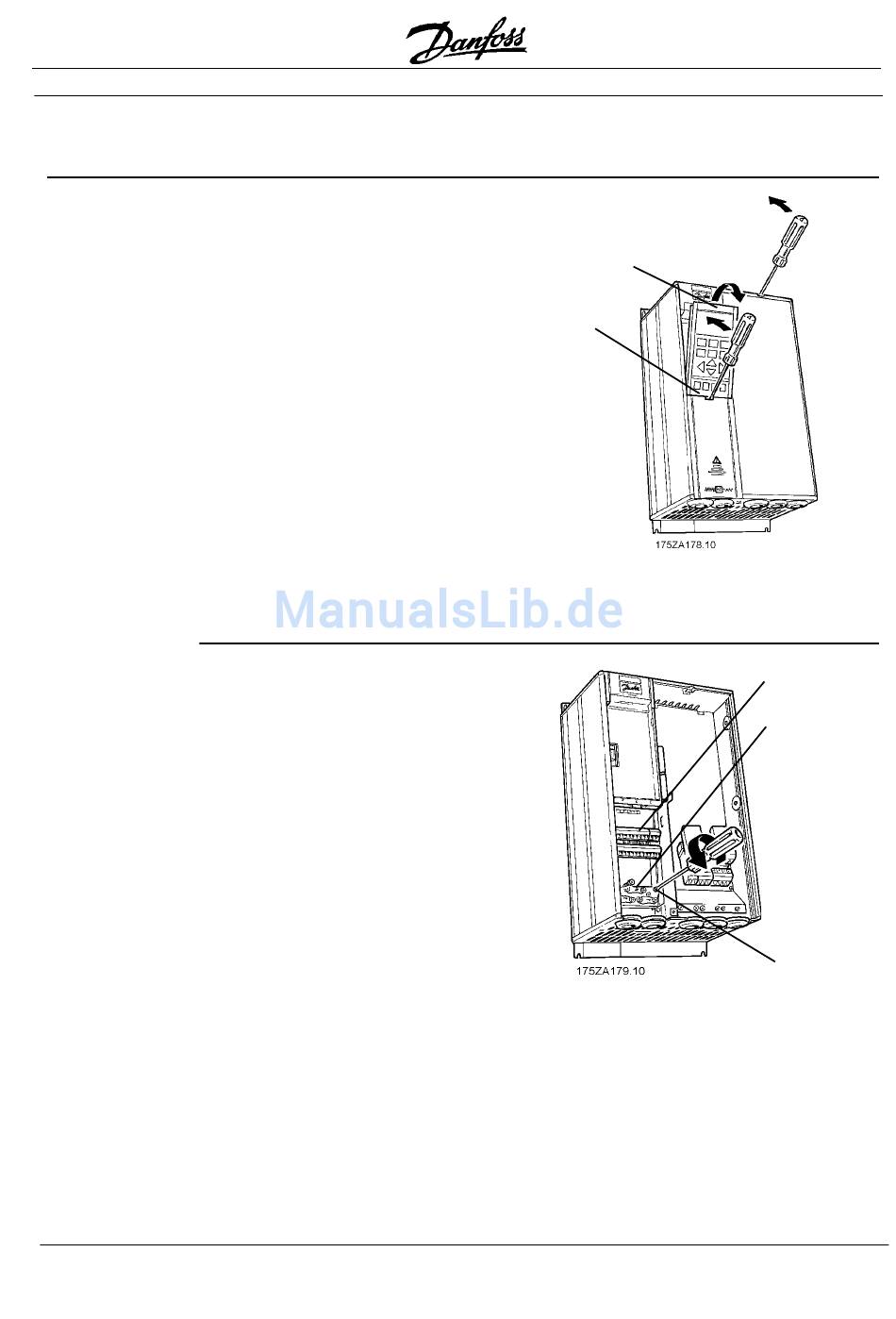

1. Zugang
zur
Steuer-
kartenkassette
2. Trennen
der
Steuerkarten-
Kassette
12
IP20/NEMA 1 und Buchformat
• Lokales Bedienfeld (LCP = Local Control
Panel) von Display-Oberseite (A) mit der
Hand herauszie-hen. Der LCP-An-
schluss auf der Bedienfeldrückseite löst
sich.
• Abdeckung abnehmen. Dazu mit einem
Schraubendreher vorsichtig an der Ker-
be (B) ansetzen und die Abdeckung aus
der Führung hebeln.
IP54/NEMA 12
• Frontabdeckung des Antriebs durch
Lösen der unverlierbaren Schrauben
öffnen und aufklappen.
• Kabel des lokalen Bedienfelds (Local
Control Panel = LCP) von Antriebs-
steuerkarte trennen.
• Die Steuerkabel abnehmen. Dazu
die Anschlussklemmen (A) abziehen.
• Erdungsklemmen (B) jeweils durch
Lösen der entsprechenden Schrauben
entfernen. Schrauben für den Wiederein-
bau aufbewahren.
• Die zwei unverlierbaren Schrauben (C)
zum Sichern der Kassette am Gehäuse
lösen.
VLT ® 5000 / VLT ® 6000 HVAC / VLT
(A)
(B)
MG.60.N2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
® 8000 AQUA
(A)
(B)
(C)
