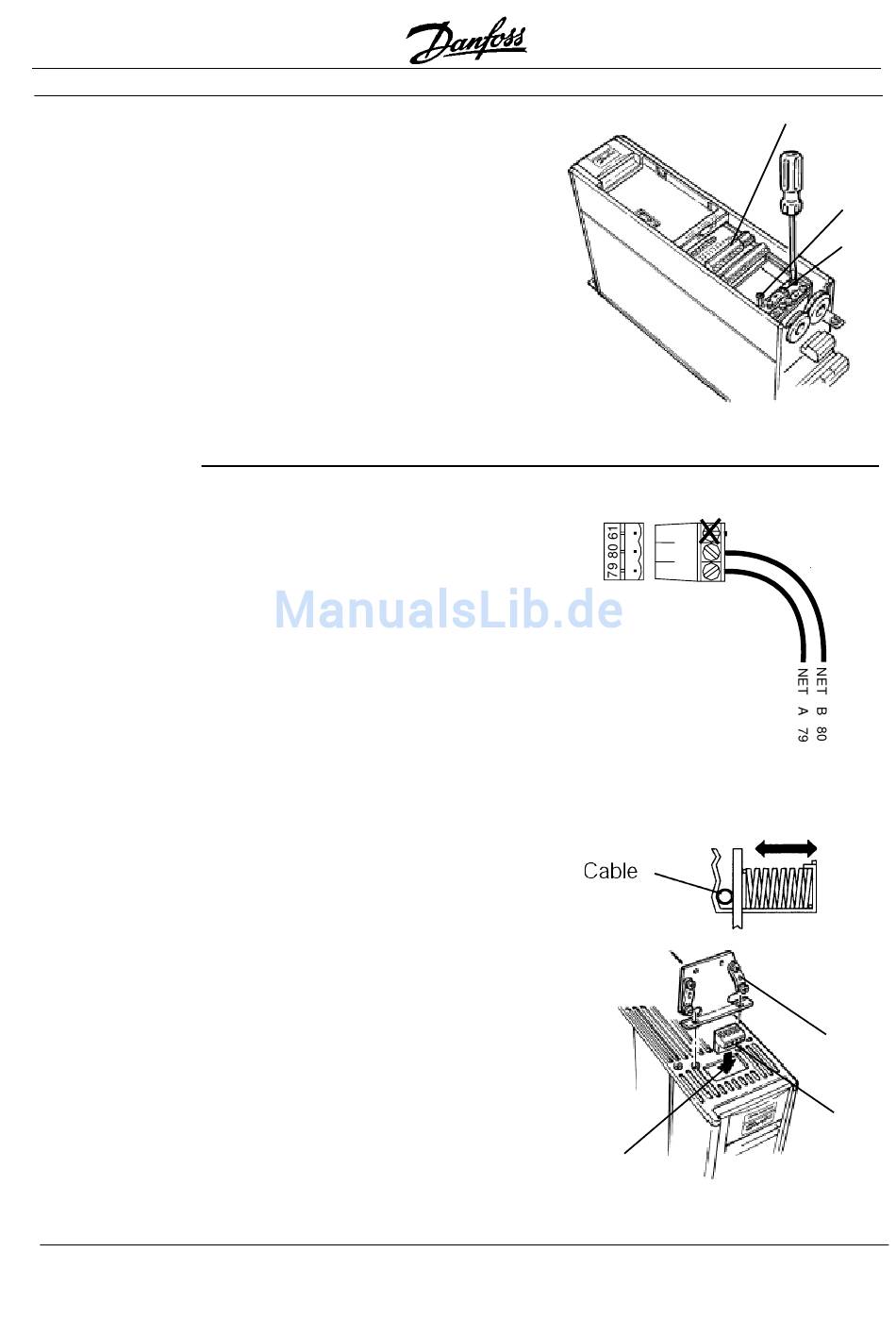

15.
Installieren
der
Steuerkarten-
kassette
16.
Befestigen
des Klemm-
anschlusses
18
• Steuerkartenkassette alternativ mit Hilfe
von zwei unverlierbaren Schrauben (A)
befestigen. Mit Anzugs-moment von 0,9
Nm festziehen.
• Steuerkabel durch Klemmbefestigungen
(B) führen und Klemmen mit zwei
Schrauben befestigen.
• Steuerklemmen (C) durch festes
Drücken in die Anschlussbuchsen an-
schließen.
• Signalkabel NET A an Klemme 79
und NET B an Klemme 80 des Klem-
manschlusses anschließen. (Bei Model-
len mit freier Topologie können die An-
schlüsse auch umgekehrt vorgenom-
men werden.)
IP20/NEMA 1 und IP54/NEMA 12
• Netzwerkanschluss an Klemmblock
seitlich der Steuerkartenkassette an-
bringen.
• LonWorks Kabel zwischen Gehäuse-
innenwand und Federklemme einfügen.
HINWEIS
Es wird ein abgeschirmtes Kabel
empfohlen. Abgeschirmtes Kabel
an
Federklemme
Kabelklemme durch Entfernen der
Kabelisolierung am Kontaktpunkt
erden. Nicht Anschlussklemme 61
verwenden.
Buchformat
• Auswerfer von Oberseite des Antriebs
(A) entfernen.
• Steuerkabel durch Klemmbefestigungen
(B) auf Kabelplatte führen und Klemmen
mit Schrauben befestigen. Mit Anzugs-
moment von 0,9 Nm festziehen.
• Kabelplatte mit Schrauben an den dafür
vorgesehenen Bohrungen an Antrieb
befestigen. Mit Anzugsmoment von 0,9
Nm festziehen.
• Netzwerkanschluss (C) in Klemmblock
an der Oberseite der Steuerkartenkas-
sette einsetzen.
VLT
®
5000 / VLT
oder
an
MG.60.N2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
6000 HVAC / VLT
®
(A)
8000 AQUA
(C)
(A)
(B)
(B)
(C)
