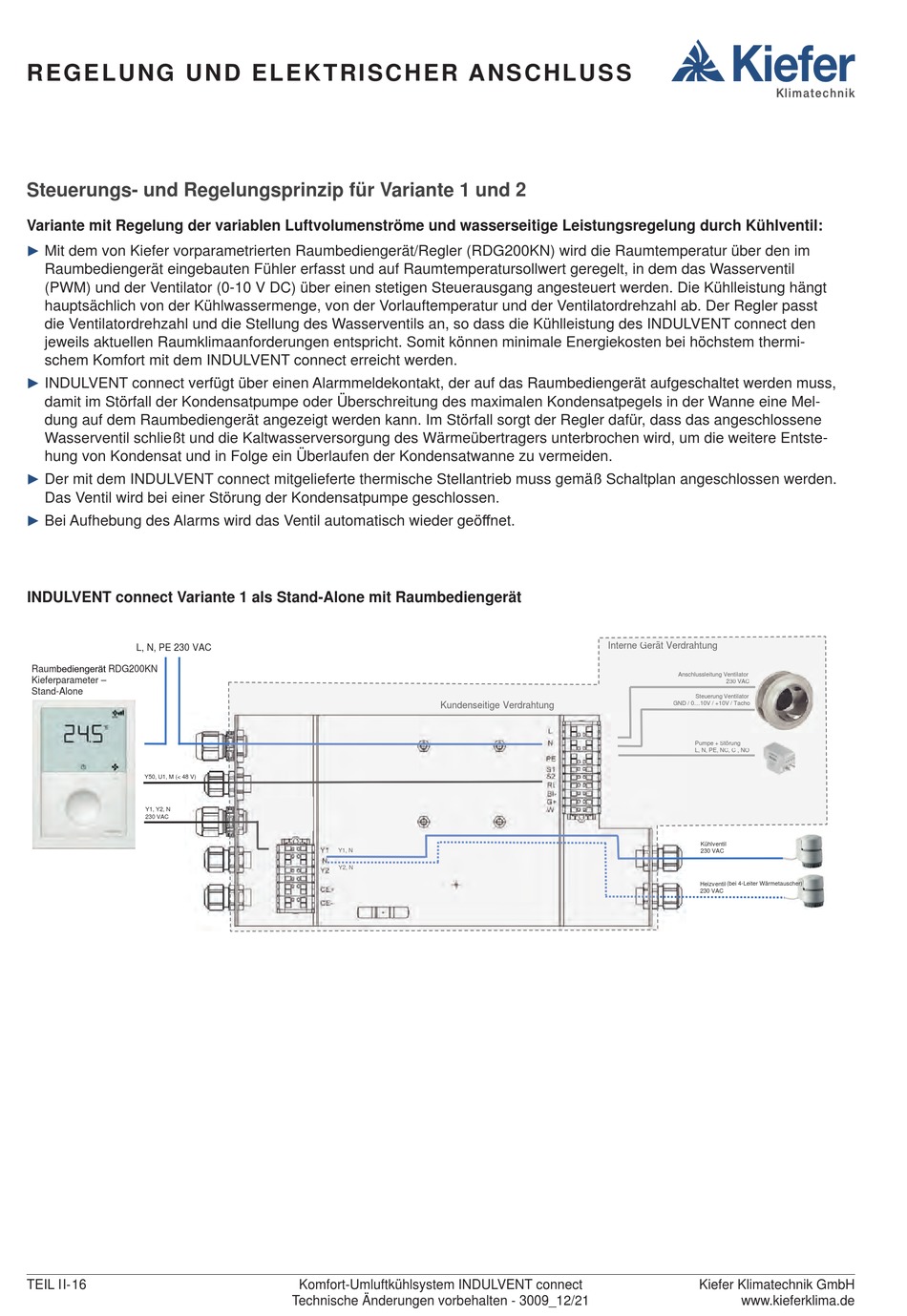

RE G ELUNG U N D E LE KT RIS CHE R A N S C HL U S S

Steuerungs- und Regelungsprinzip für Variante 1 und 2
Variante mit Regelung der variablen Luftvolumenströme und wasserseitige Leistungsregelung durch Kühlventil:
P
Mit dem von Kiefer vorparametrierten Raumbediengerät/Regler (RDG200KN) wird die Raumtemperatur über den im
Raumbediengerät eingebauten Fühler erfasst und auf Raumtemperatursollwert geregelt, in dem das Wasserventil
(PWM) und der Ventilator (0-10 V DC) über einen stetigen Steuerausgang angesteuert werden. Die Kühlleistung hängt
hauptsächlich von der Kühlwassermenge, von der Vorlauftemperatur und der Ventilatordrehzahl ab. Der Regler passt
die Ventilatordrehzahl und die Stellung des Wasserventils an, so dass die Kühlleistung des INDULVENT connect den
jeweils aktuellen Raumklimaanforderungen entspricht. Somit können minimale Energiekosten bei höchstem thermi-
schem Komfort mit dem INDULVENT connect erreicht werden.
P
INDULVENT connect verfügt über einen Alarmmeldekontakt, der auf das Raumbediengerät aufgeschaltet werden muss,
damit im Störfall der Kondensatpumpe oder Überschreitung des maximalen Kondensatpegels in der Wanne eine Mel-
dung auf dem Raumbediengerät angezeigt werden kann. Im Störfall sorgt der Regler dafür, dass das angeschlossene
Wasserventil schließt und die Kaltwasserversorgung des Wärmeübertragers unterbrochen wird, um die weitere Entste-
hung von Kondensat und in Folge ein Überlaufen der Kondensatwanne zu vermeiden.
P
Der mit dem INDULVENT connect mitgelieferte thermische Stellantrieb muss gemäß Schaltplan angeschlossen werden.
Das Ventil wird bei einer Störung der Kondensatpumpe geschlossen.
P
Bei Aufhebung des Alarms wird das Ventil automatisch wieder geöff net.
INDULVENT connect Variante 1 als Stand-Alone mit Raumbediengerät
L, N, PE 230 VAC
Raum RDG200KN
Kieferparameter –
Stand-Alone
Y50, U1, M (< 48 V)
Y1, Y2, N
230 VAC
TEIL II-16
Kundenseitige Verdrahtung Kundenseitige Verdrahtung
Y1, N Y1, N
Y2, N Y2, N
Komfort-Umluftkühlsystem INDULVENT connect
Technische Änderungen vorbehalten - 3009_12/21
Interne Gerät Verdrahtung Interne Gerät Verdrahtung
Anschlussleitung Ventilator Anschlussleitung Ventilator
230 VAC 230 VAC
Steuerung Ventilator Steuerung Ventilator
GND / 0...10V / +10V / Tacho GND / 0...10V / +10V / Tacho
Pumpe + Störung Pumpe + Störung
L, N, PE, NC, C , NO L, N, PE, NC, C , NO
Kühlventil
230 VAC
(bei 4-Leiter Wärmetauscher)
Heizventil
230 VAC
