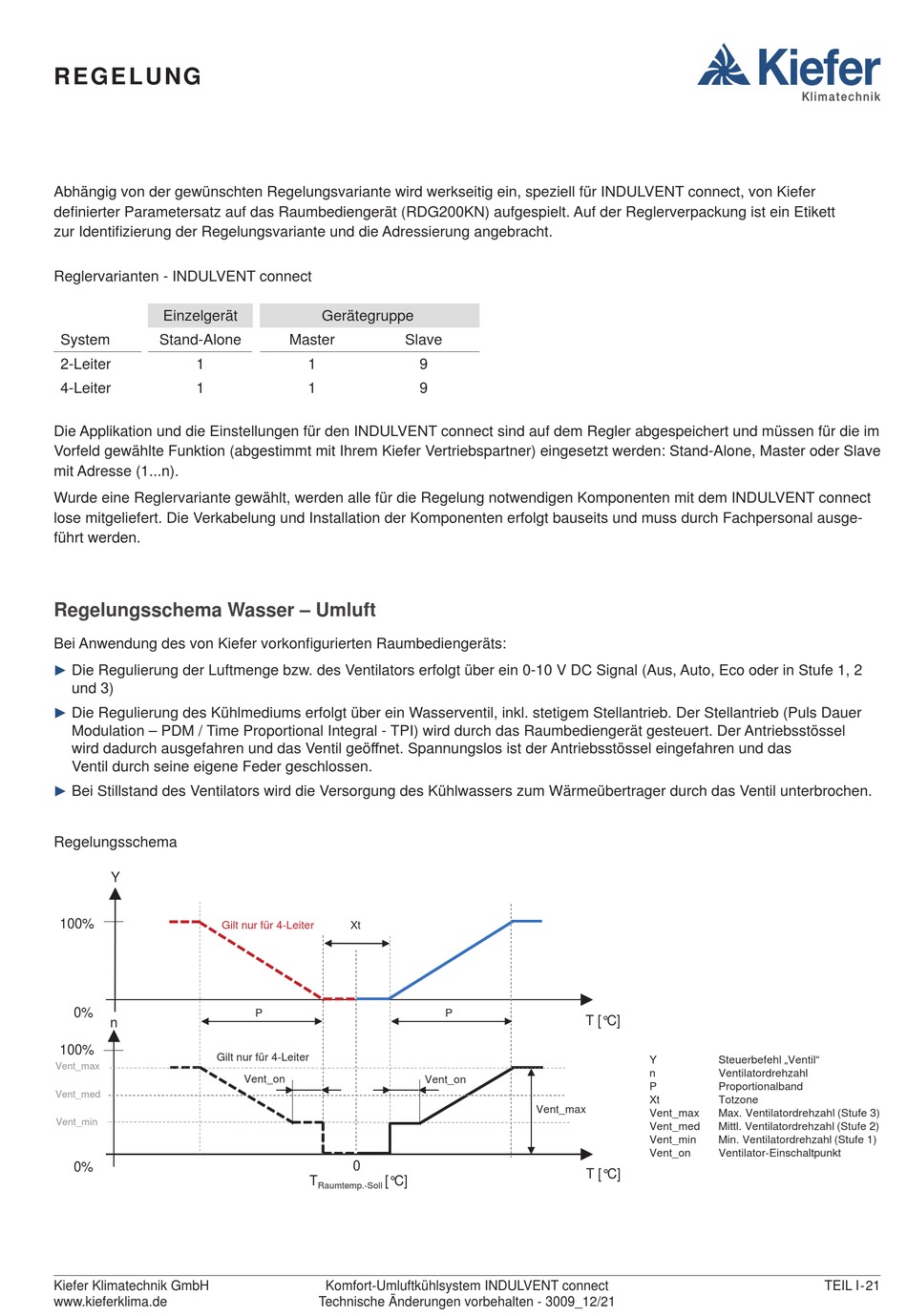

R E GE LUNG
Abhängig von der gewünschten Regelungsvariante wird werkseitig ein, speziell für INDULVENT connect, von Kiefer
defi nierter Parametersatz auf das Raumbediengerät (RDG200KN) aufgespielt. Auf der Reglerverpackung ist ein Etikett
zur Identifi zierung der Regelungsvariante und die Adressierung angebracht.
Reglervarianten - INDULVENT connect
Einzelgerät
System
Stand-Alone
2-Leiter
1
4-Leiter
1
Die Applikation und die Einstellungen für den INDULVENT connect sind auf dem Regler abgespeichert und müssen für die im
Vorfeld gewählte Funktion (abgestimmt mit Ihrem Kiefer Vertriebspartner) eingesetzt werden: Stand-Alone, Master oder Slave
mit Adresse (1...n).
Wurde eine Reglervariante gewählt, werden alle für die Regelung notwendigen Komponenten mit dem INDULVENT connect
lose mitgeliefert. Die Verkabelung und Installation der Komponenten erfolgt bauseits und muss durch Fachpersonal ausge-
führt werden.
Regelungsschema Wasser – Umluft
Bei Anwendung des von Kiefer vorkonfi gurierten Raumbediengeräts:
P
Die Regulierung der Luftmenge bzw. des Ventilators erfolgt über ein 0-10 V DC Signal (Aus, Auto, Eco oder in Stufe 1, 2
und 3)
P
Die Regulierung des Kühlmediums erfolgt über ein Wasserventil, inkl. stetigem Stellantrieb. Der Stellantrieb (Puls Dauer
Modulation – PDM / Time Proportional Integral - TPI) wird durch das Raumbediengerät gesteuert. Der Antriebsstössel
wird dadurch ausgefahren und das Ventil geöff net. Spannungslos ist der Antriebsstössel eingefahren und das
Ventil durch seine eigene Feder geschlossen.
P
Bei Stillstand des Ventilators wird die Versorgung des Kühlwassers zum Wärmeübertrager durch das Ventil unterbrochen.
Regelungsschema
Y
100%
Gilt nur für 4-Leiter
0%
n
100%
Gilt nur für 4-Leiter
Vent_max
Vent_med
Vent_min
0%
Kiefer Klimatechnik GmbH
www.kieferklima.de
Gerätegruppe
Master
Slave
1
1
Xt
P
Vent_on
0
T
[°C]
Raumtemp.-Soll
Komfort-Umluftkühlsystem INDULVENT connect
Technische Änderungen vorbehalten - 3009_12/21
9
9
P
T [°C]
Vent_on
Vent_max
T [°C]
Y
Steuerbefehl „Ventil"
n
Ventilatordrehzahl
P
Proportionalband
Xt
Totzone
Vent_max
Max. Ventilatordrehzahl (Stufe 3)
Vent_med
Mittl. Ventilatordrehzahl (Stufe 2)
Vent_min
Min. Ventilatordrehzahl (Stufe 1)
Vent_on
Ventilator-Einschaltpunkt
TEIL I-21
